实干、实践、积累、思考、创新。 PS： 好久没更新 ENGT了，关于 ENGT：Engineering Tookit [建筑工程师辅助设计工具集成系统]，请查看这个连接：http://www.jdcui.com/?page_id=9426 如图，具体文字省略。 关于 ENGT ( About ENGT) Link: ENGT: Engineering Tookit [建筑结构辅助设计工具集成系统] ENGT 应用案例 ( Application Examples of ENGT) [01] [结构][设计][高层建筑][笔记] 倾斜外框引起的扭转效应 (ENGT 超高层应用案例1) [02] [结构设计][超高层][ENGT] 巨柱倾角对外框剪力分担比的影响 …
坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 YJK 1.9.1 保存模型数据库文件dtlmodel.ydb文件，软件死机报错。 检查了很久，问题是在太隐蔽，发现是楼层文件名太长了，于是改短楼层文件名后，模型正确导出。 PS. 错误太隐蔽。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号
坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 YJK 1.9.3.1保存的dtlmodel.ydb模型，用YJK 1.9.1在导入时候，发现部分柱及斜杆的截面数据丢失，截面存在，但是截面参数全为空。 主要是一些钢骨混凝土柱截面。 只要重新在 YJK 1.9.1 的模型中补充这部分截面数据即可。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you …
一个实际工程的选波。工程的前三阶周期分别为：7.2s（Y向），6.2s（X向），3.2s（扭转）。采用www.jdcui.com的 GMS （http://www.jdcui.com/?page_id=6118）选波系统进行选波，并结合Ground Motion Converter（http://www.jdcui.com/?p=4604）将地震波转换到其他软件进行补充计算，如下图所示。整个过程，具体十分有意思的一些思考是：（1）长周期后，实际大部分地震波的反应谱都是随着周期往下降的。（2）结构前两个周期不一样，结果刚好贴在 6s及6s以后（3）经过采用反应谱进行小震结构设计的时候，6s以后的反应谱是拉平的。相当于人为给了一个安全度。此外，规范设计反应谱制定的时候长周期部分进行了人为抬高，实际上也是安全度。（4）个人认为，这个结构选波应该尽量控6s的点的谱，7s点的谱应取下限，免得选波对结构进行过多的二次加强。（5）毕竟还有大震弹塑性补充验算呢。（6）长周期结构，且周期太分散，这种结构的波十分 “难” 选，当然有GMS （http://www.jdcui.com/?page_id=6118），也不难，应该选合理的。
花了点时间，整理了一下 www.jdcui.com的软件笔记，并汇总到以下这个页面，有需要的小伙伴可以收藏一下，持续更新。链接：http://www.jdcui.com/?page_id=2850。Abauqs，Ansys,ETABS,SAP2000,MIDAS,YJK,PKPM,XTRACT,MATLAB,ATUOCAD,PERFORM-3D,OPENSEES,HYPERMESH
（1）1.9.1模型无法保存模型数据库文件（2）发现节点荷载初选bug，模型多了几万个节点荷载，无法阐述。（3）经过折腾，下载新版1.9.3.1的YJK，打开原模型，可自动保存模型数据文件。（4）查看了数据库文件，果然荷载表又几万个荷载，经过多次操作，删除荷载得到新的数据库文件。再导入YJK 1.9.1 或1.9.3均出现问题，要么丢失荷载要么丢失模型。（5）最后尝试，将1.9.3.1自动保存的模型数据库文件不做修改，直接分别导入 YJK 1.8.3、YJK 1.9.1和YJK 1.9.3.1，结果发现YJK 1.8.3报错，无法导入文件。YJK 1.9.1好像只是丢了点荷载，其余没有问题。 而 YJK 1.9.3.1则丢失了很多墙。所以，最后采用 YJK 1.9.1这个模型。（问题得到解决）
实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 风荷载修改工具。。。 程序图例( Program Examples ) 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me …
给 YJK Multi-Model Compare 增加多模型多种整体曲线对比的功能，用于方案对比及工程备份。 About Multi-Model Compare 关于软件，可在这个链接查看，链接：[结构设计][盈建科][方案][编程] YJK Multi-Model Compare: 基于盈建科的多模型参数优化比选工具 (超限助手)(方案优化比选) 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please …
实干、实践、积累、思考、创新。 程序图标 ( Program LOGO ) 程序介绍 ( Program Introduction) 基于YJK的多模型参数对比分析工具，主要用于前期结构方案对比。特别适合于复杂结构的前期方案优化比选。结构工程师方案分析利器。也算是 结构超限工具箱的 一员。 程序图例 ( Program Gallery ) 应用实例 ( Example ) 如下图所示，通过多模型对比可见，对于控制结构的第一周期，方案5最优，方案3/4/6/7/8次之，方案1/2/9/10效果最差。 PS. 算是辅助人工手动优化的一个工具应用吧。后面再给出基于有限元算法的优化。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号
调整模型，无法进入前处理。最后检查发现总是卡在 生成楼板一步。仔细检查发现个别楼层，无法生成楼板，点击生成楼板就会死机。 检查无果，最后核心筒构件删除，重新再建核心筒就可以生成楼板了。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me …
YJK计算报错，模型的提示也检查了很久，最后发现原来是【空闲内存】不足引起的错误。 重新启动电脑，释放掉一些内存即可解决，在这里做个记录。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a “thumbs …
实干、实践、积累、思考、创新。 模型对比分析，研究伸臂及腰桁架对巨柱力的影响。 采用 ENGT: Engineering Tookit [建筑结构辅助设计工具集成系统] 可以快速提取指定巨柱的内力，图表形式展示相应的数据，如下图所示。 可见伸臂及腰桁架的刚度对巨柱的轴力均有影响，中下部腰桁架的影响更大。 关于 ENGT ( About ENGT) Link: ENGT: Engineering Tookit [建筑结构辅助设计工具集成系统] ENGT 应用案例 ( Application Examples of ENGT) [01] [结构][设计][高层建筑][笔记] 倾斜外框引起的扭转效应 (ENGT 超高层应用案例1) [02] [结构设计][超高层][ENGT] 巨柱倾角对外框剪力分担比的影响 …
程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 基于midas Gen对模型节点处理，避免YJK模型杆件丢失。 PS：不知道你有没有遇到YJK斜杆丢失的问题。 程序界面( Program Interface ) 例子( Example ) 处理前，构件丢失。 处理完后，构件不再丢失。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in …
模型从YJK转到 Midas，再从Midas 转回YJK，进入前处理直接报错，退出程序。 YJK版本为 1.9.1。后降低版本到1.8.3，可弹出错误的问题，发现是工字形截面材料用了 刚性杆，截面参数定义错误。检查模型 必须 注意刚性杆都用在了什么地方。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like …
上图的简化方式建的楼板，板2 和 板1的楼板荷载会重复，多算一个板1的荷载。至少需要设置一个梁将板1边线和板2边线连接，如下图所示。这个在建简化模型的时候需要注意。 PS. 幸亏 常博士 指出问题。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this …
YJK前处理提示 截面参数 错误，工字型钢截面不能指定为混凝土材料。 居然看这么多次没看出来。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give …
很久之前写的程序，忙完项目后更新吧 … 相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 [03] [结构设计][软件][Program] YJK风洞荷载试验数据处理工具[ A Program for Preparing Windtunnel Data for YJK Structural Design …
程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 【结构超限设计助手】中的一员 😆 程序界面 ( Program Interface ) 相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 [03] [结构设计][软件][Program] YJK风洞荷载试验数据处理工具[ A …
[软件][Tool] YJK Component Design Post [YJK整体计算结果后处理]-[结构超限设计助手]
小工具，不一定有用，但是也可能很有用，也许做项目就用到了。 忙完项目后更新 程序下载( Program Download) 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me …
程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) RWDI 风洞试验数据处理工具，并可以转换成 YJK 计算的格式。 （1）输入等效精力风荷载 （2）输入组合系数 （3）生成组合等效风荷载，并可转为YJK格式 （4）导出风洞荷载结果 程序界面 ( Program Interface ) 相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 …

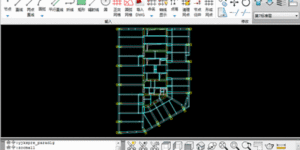

（1）工程拼装时，必须检查节点否太多细微误差，若存在，必须调整，否则整个模型会很卡很卡。由于多个人建模在拼装，节点多多少有误差。（进可能修改） （2）截面、荷载过多，必要时候需要清理。 （3）在特殊构件要检查材料表 是否有修改。 （4）铰接的指定有时候会出问题，YJK可以算，可能转到其他软件就无法计算了。 （5）部分楼层的施工顺序问题，也会打乱。若存在特殊楼层，需要注意修改。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, …
（马上更新…… coming soon….） 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 程序界面 ( Program Interface ) 例子 ( Examples ) 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any …
通过旋转节点的方法进行模型旋转会出现多种参数丢失，如变截面梁方向错误、铰接梁铰结点错误、斜撑无法旋转。 YJK中梁铰结点的定义视乎是和方向有关，想不明白。 通过工程拼装的方法旋转可以避免铰结点错误，但其他问题还需要人工修改模型。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me …
YJK 中工程拼接功能 笔记： （1）将需要组合的不同模型单独取出来 （2）逐一按顺序 选择插入点合并 按广义楼层合并（比较方便） （3）合并过程可以选择旋转模型，对于需要旋转的部分，拼接后需要注意，因为一些数据可能因此不不正确，比如变截面梁、还有一些斜撑布置出问题，需要拼接后进行检查。 （4）此外拼接后模型还有一些需要特别注意的其他地方。比如材料定义，特殊构件定义等可能均会出现问题。 做个笔记，后续详细问题再做测试。 注释 ( Comments ) ( 如果您发现有错误，欢迎批评指正。邮箱：jidong_cui@163.com . 如果您喜欢这篇博文，请在上面给我 点个赞 吧！ 🙂 🙂 ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If …
