[科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析软件-应用案例](科研也可以很方便!很有趣!)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


忙里偷闲,晚上下班休息时间,整理一下资料。

网友请教HLA的用法,于是我用这个滞回曲线做一个简单的案例,说明一下软件的使用方法。

关于HLA滞回环分析软件,可以查看这个链接:[科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析软件]

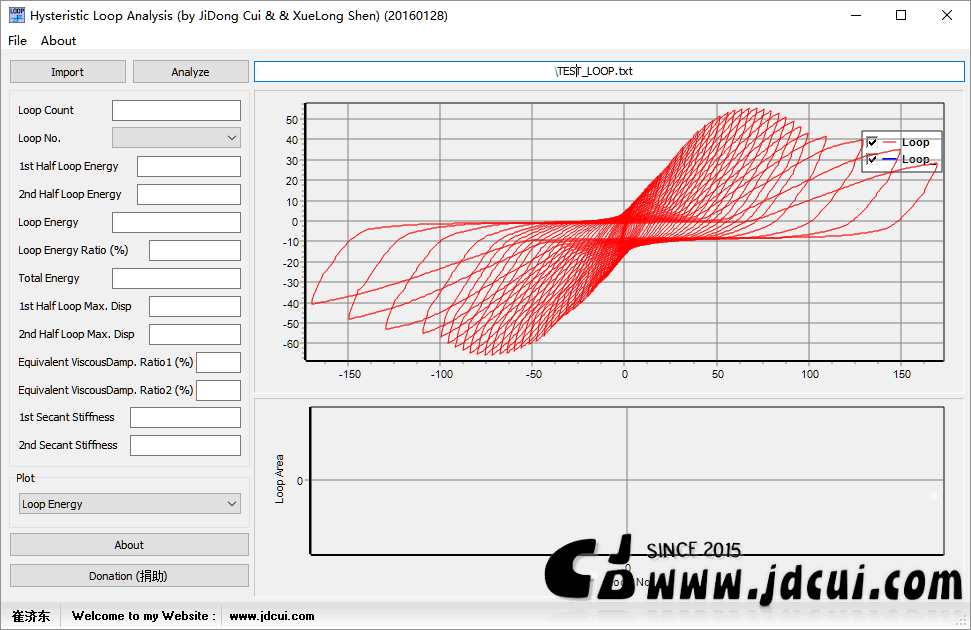

(1)将滞回曲线导入

(2)滞回曲线分析

点击分析,对滞回曲线进行分析,获得滞回曲线各个环及相应的参数,如能量,环面积,位移,割线刚度,等效粘滞阻尼比。另外,曲线分别对正半圈及负半圈进行分析,因此这个软件也适用于非对称构件,如T形截面的构件的滞回曲线分析。因为这个时候滞回曲线是正向和负向不对称的。更加合理的方法是正负向区别对待。

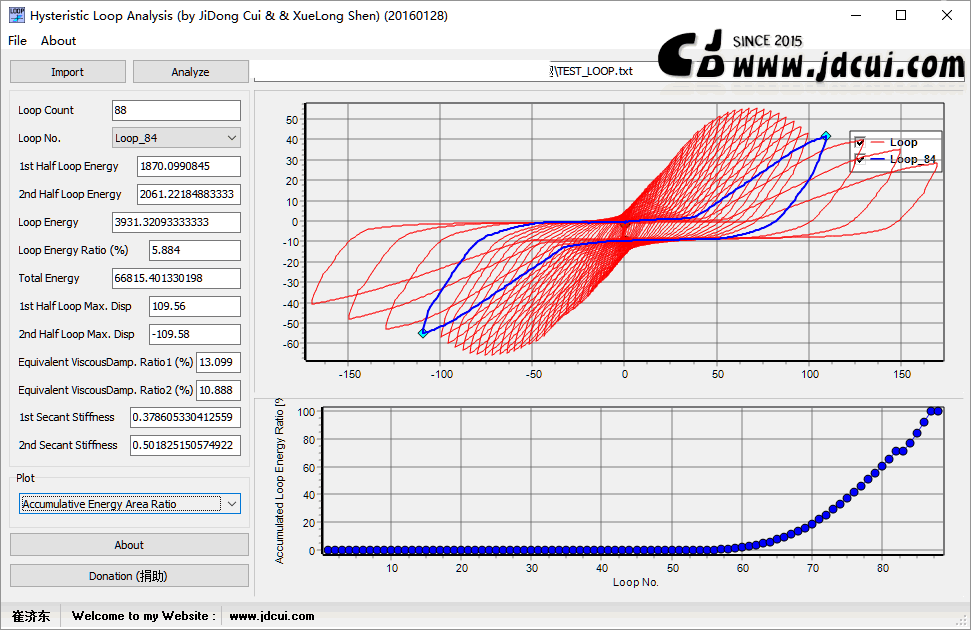

(3)查看分析结果

可以单独显示各个滞回环的形状

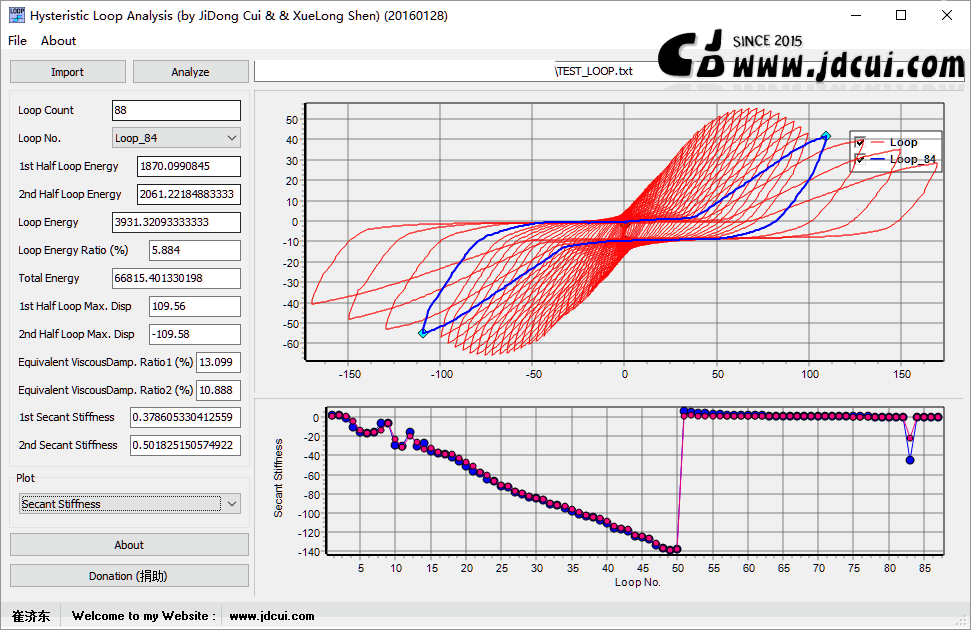

割线刚度曲线。由图可见,对于该滞回曲线,在大约第 50 个滞回环之前,割线刚度逐渐增大,之后割线刚度显著减小。可以预测,在50圈左右,构件进入塑性。

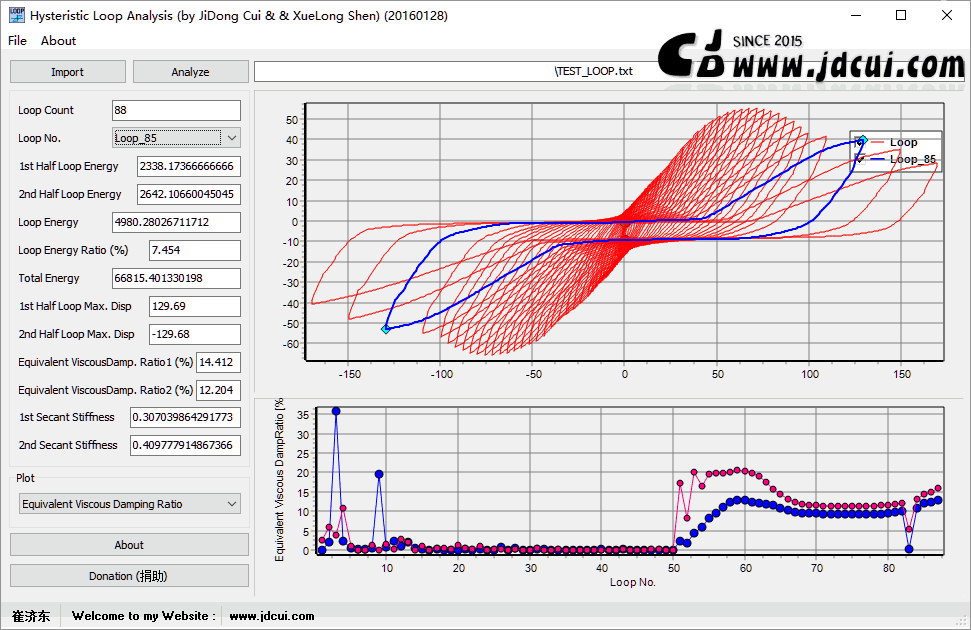

等效粘滞阻尼系数曲线。由图可见,对于该滞回曲线,在大约第 50 个滞回环粘滞阻尼系数突然增大。可以预测,在50圈左右,构件进入塑性。

第51圈的滞回环形状,几乎是一条直线,不耗能。

第57圈的滞回环开始包含面积,说明构件出现了明显塑性。

第67圈的滞回环包含的面积变得更大,形状像S形。

第85圈滞回环包含的面积变得更大,形状像转了90度的S形,形状不算饱满,而且靠近原点处力-位移曲线接近水平,可以推测在该位置可能出现较大的滑移现象。

总而言之,科研也可以很方便!,将数据以各种直观的方式表现出来后,科研也可以有趣。科研的乐趣就是在于不断挖掘事物背后的规律。痛苦于此,快乐于此。
