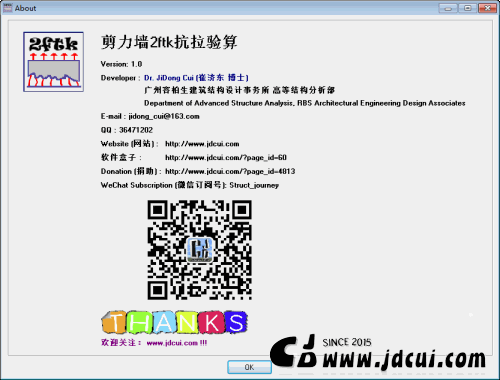

- 程序图标 ( Program Icon )
- 程序介绍 ( Program Introduction)
(1)软件用于中震墙肢2ftk拉应力验算,关于墙肢的拉应力验算,来源于《超限高层建筑工程抗震设防专项审查技术要点》(建质[2015]67号)的第四章第十二条(四)款,规范原文如下:
第十二条 关于结构抗震性能目标:
(四) 确定所需的延性构造等级。中震时出现小偏心受拉的混凝土构件应采用《高层混凝土结构规程》中规定的特一级构造。中震时双向水平地震下墙肢全截面由轴向力产生的平均名义拉应力超过混凝土抗拉强度标准值时宜设置型钢承担拉力,且平均名义拉应力不宜超过两倍混凝土抗拉强度标准值(可按弹性模量换算考虑型钢和钢板的作用),全截面型钢和钢板的含钢率超过2.5%时可按比例适当放松。
上述规范条文对应的具体公式是:
上式中 Ac,As 、分别为混凝土、型钢和(或)钢板的截面面积; Ec、Es 分别为混凝土、型钢和(或)钢板的弹性模量;Nt就是中震时双向水平地震下的墙肢轴拉力。
关于这个条文的进一步解释,可参考 肖从真 大师 的公众号文章《 超限审查要求的墙肢拉应力验算你做对了吗?》
从以上公式可以看到,拉应力比与附加钢骨含钢率是有内在的对应关系的。
(2)软件可以根据墙肢的中震应力比,根据上述规定,反算需要附加的钢骨含钢率,也可以反算出需要附加的钢板厚度。
软件中的符号:
σt:中震拉应力
ftk:混凝土抗拉强度标准值
ps:附加的钢骨含钢率
σt0:平均名义拉应力

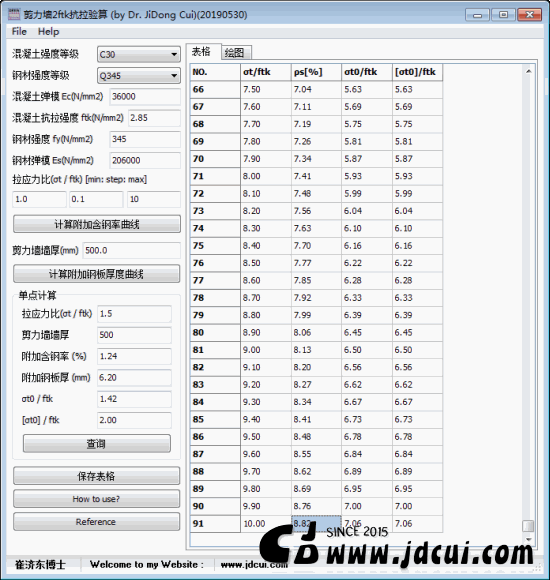

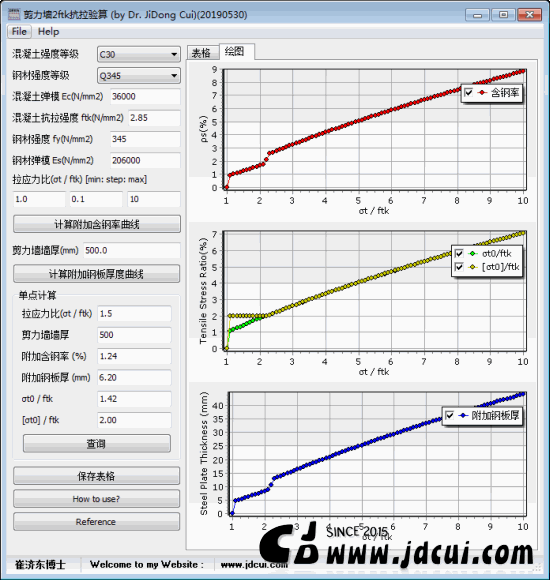

[σt0]:平均名义拉应力限值。比如当全截面型钢和钢板的含钢率不超过2.5%时,2.0就是限值。- 程序界面 ( Program Interface )
- 下载 ( Download )
( 如果需要这个软件,请在评论区留下您的评论,软件会发送到您的评论邮箱,敬请尊重劳动成果 !!)
(大家注意评论邮箱要填写正确,后台自动发送软件,如果邮箱填写错误,会发送不到。)
