[结构][笔记][材料] 矩形截面与H形截面的抗弯能力对比 ( Bending Resistance of Rectangular Section and H-shaped Section)

实干、实践、积累、思考、创新。

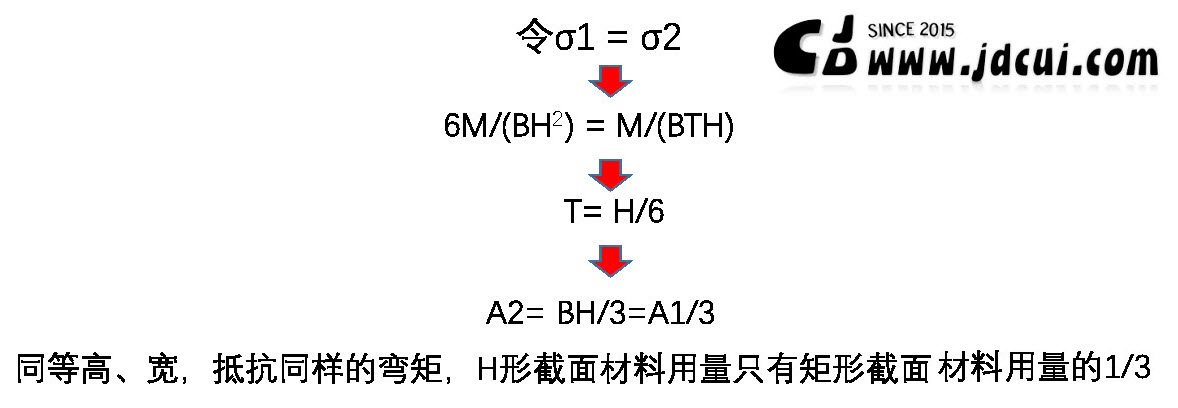

矩形截面与H形截面的抗弯能力 ( Bending Resistance of Rectangular Section and H-shaped Section),具体分析如下图。

(1)高度越高,应力越小。虽然截面高,力臂也增大,但是惯性矩增大更快。平截面假定情况下,高度加高了,产生应力的面积增大了,总弯矩不变,最大应力自然要减小。

(2)同等高、宽,抵抗同样的弯矩,H形截面材料用量只有矩形截面材料用量的1/3

(3)以上都是简化对比,未考虑稳定,未考虑工字钢腹板等等这些因素。
