[结构设计][规范] 结构整体倾覆力矩及抗倾覆力矩的计算——以YJK为例

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


来自小伙伴 邹超(Lucas) 的分享,关于“倾覆力矩”与“抗倾覆力矩”软件电算结果的详尽复核总结。

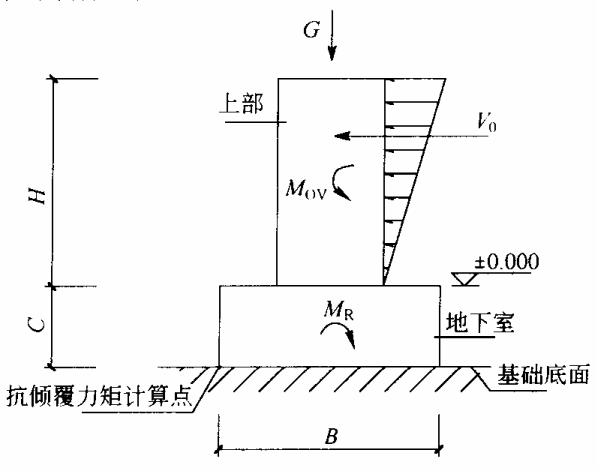

  • 倾覆力矩计算

M0v=V0(2H/3+C)=G*e0

  • 抗倾覆力矩计算

MR=GB/2

注意:

(1)为何风与震的抗倾覆力矩不同?

计算重力G时,对于地震作用下的抗倾覆力矩计算,活荷载取有地震作用组合的重力荷载代表值组合系数0.5(即D+0.5L);对于风荷载作用下的抗倾覆力矩计算,活荷载取组合值系数0.7(即D+0.7L)。故两种作用下软件计算所得抗倾覆力矩有所不同。

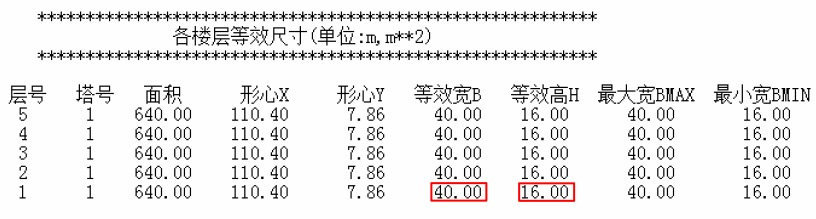

(2)每一层质心位置不同,B如何取值?

对于B/2的计算,YJK在计算时,考虑了上部结构质心相对基底偏心的影响,实际质心为各层质心加权平均所得。

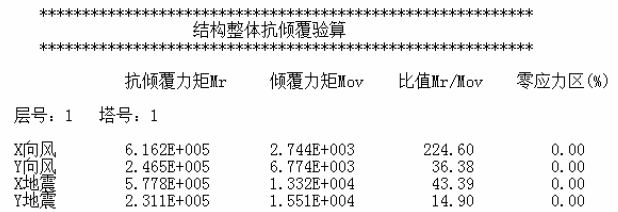

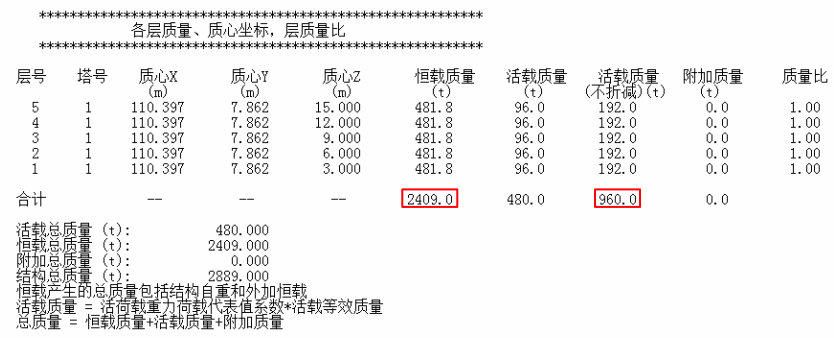

  • 算例 1(说明注意 1)

Mrx=(2409+0.7×960)x10x40/2=616200(风X向)

Mry=(2409+0.7×960)x10x16/2=246480(风Y向)

Mrx=(2409+0.5×960)x10x40/2=577800(震X向)

Mry=(2409+0.5×960)x10x16/2=231120(震Y向)

其中

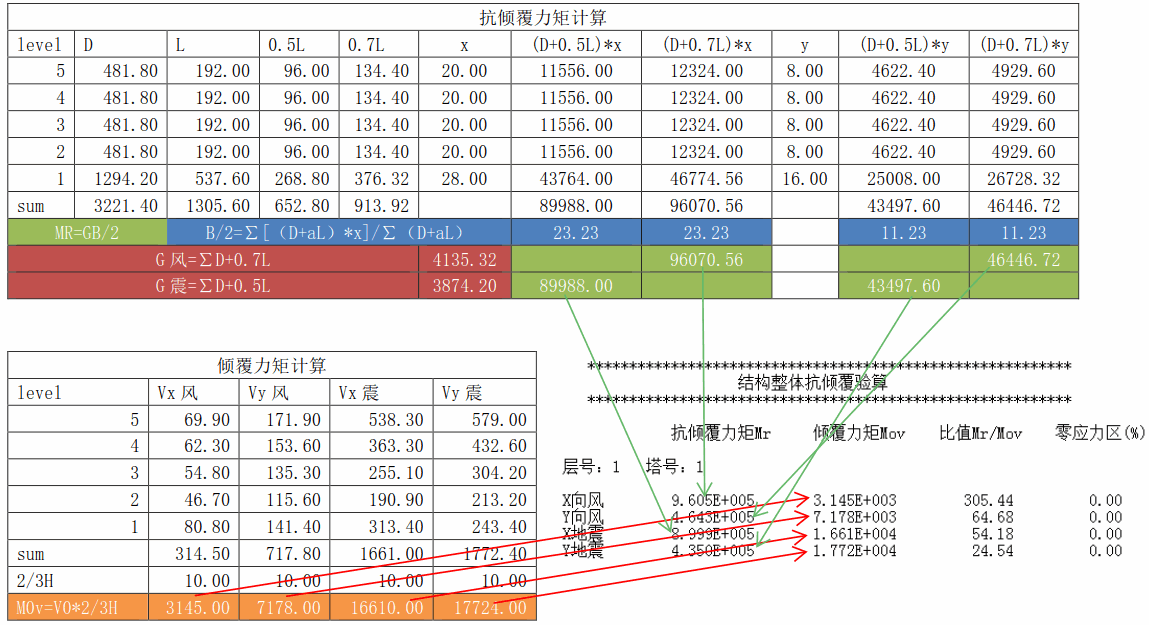

  • 算例2(说明注意2)
