[抗震设计][结构规范] 规定水平力、倾覆弯矩、振型组合等电算结果的复核总结

实干、实践、积累、思考、创新。


来自小伙伴 邹超(Lucas) 的分享,感觉不错,分享给大家。

算例模型

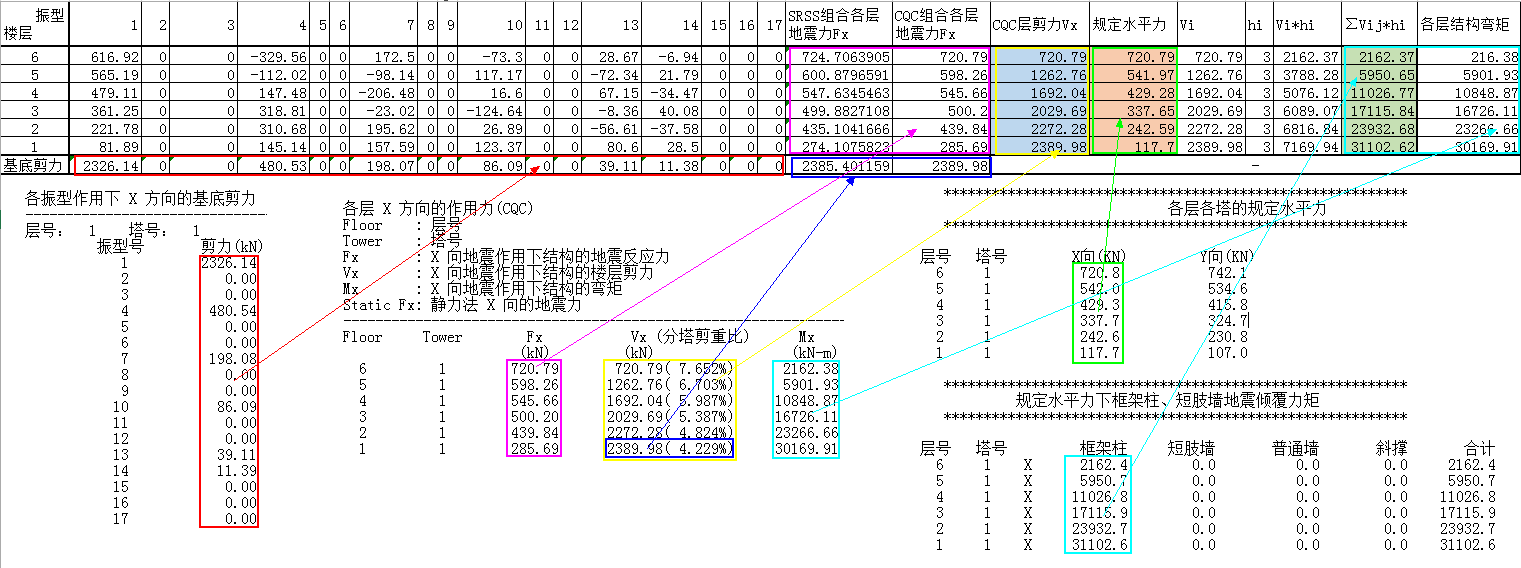

复核结果

对部分电算结果进行手算复核并对比,总结如下:

1、无论求各层地震力、各层剪力、各层弯矩,均应先求出各振型下的地震力或结构内力,最后一步进行振型组合(SRSS或CQC)。

2、对各振型下的各层地震力采用SRSS组合(手算平方和开方)结果与CQC组合(YJK电算)结果进行对比,由于本结构刚度与质量均匀对称,结果非常接近。(桃红色线框)

3、对各层剪力的求解,以基底剪力求解为例,先分别求出各振型下基底以上各层地震作用下的剪力和(红色线框),再对各振型的基底剪力进行CQC组合(深蓝色线框、黄色线框)。因CQC组合为非线性组合,故组合后的各层剪力≠组合后的各层地震力求和的结果。(计算楼层以上Fx求和≠Vx)

4、规定水平力:CQC组合的楼层地震剪力换算的水平作用力。水平力的换算原则:每一楼面处的水平作用力,取该楼面上、下两楼层地震剪力差的绝对值。故规定水平力=Vi-Vi-1。(绿色线框)

5、《抗规6.1.3条》指出倾覆力矩占比采用规定水平力作用下的计算结果,在用CQC法计算求得规定水平力后,弯矩求解过程为静力计算的线性叠加。故此倾覆力矩≠各层结构弯矩。(浅蓝色线框)
