[抗震][结构设计] 规范的各种刚度比”Ratx,Ratx1,Ratx2,RJX1,RJX3″及嵌固层

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


今天小伙伴拿着软件的几个参数问我“刚度比”的有关问题,那我就顺带也在博客里总结一下吧(如果有说的不对的地方,请给我指出来)。

由于国内设计,大家习惯了国内设计软件的一些表达符号,首先抄一下YJK软件的符号定义咯,如下(PKPM应该也一样。)

基本符号

Ratx,Raty : X,Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚度)

Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者

Ratx2,Raty2 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度90%或者150%比值。150%指嵌固层

RJX1,RJY1,RJZ1: 结构总体坐标系中塔的侧移刚度和扭转刚度(剪切刚度)

RJX3,RJY3,RJZ3: 结构总体坐标系中塔的侧移刚度和扭转刚度(地震剪力与地震层间位移的比)

规范规定

以《高规》为例,

其中,Ratx1,Raty1对应的是 《高规》 3.5.2.1条框架结构 的侧向刚度要求。

Ratx2,Raty2 对应的是 《高规》 3.5.2.2条 框架-剪力墙、板柱-剪力墙、剪力墙、框架核心筒、筒中筒结构的侧向刚度要求。

Ratx,Raty对应的是《高规》 附录E 的刚度要求,即所谓的剪切刚度的比值。

从这写公式看到,Rat1 Rat2 都是通过地震剪力与地震层间位移计算的,而 Rat 则主要与结构材性有关。

《高规》 3.5.2条 主要是对结构竖向刚度的要求,是判定结构是否存在软弱层、刚度不规则的一个规定。

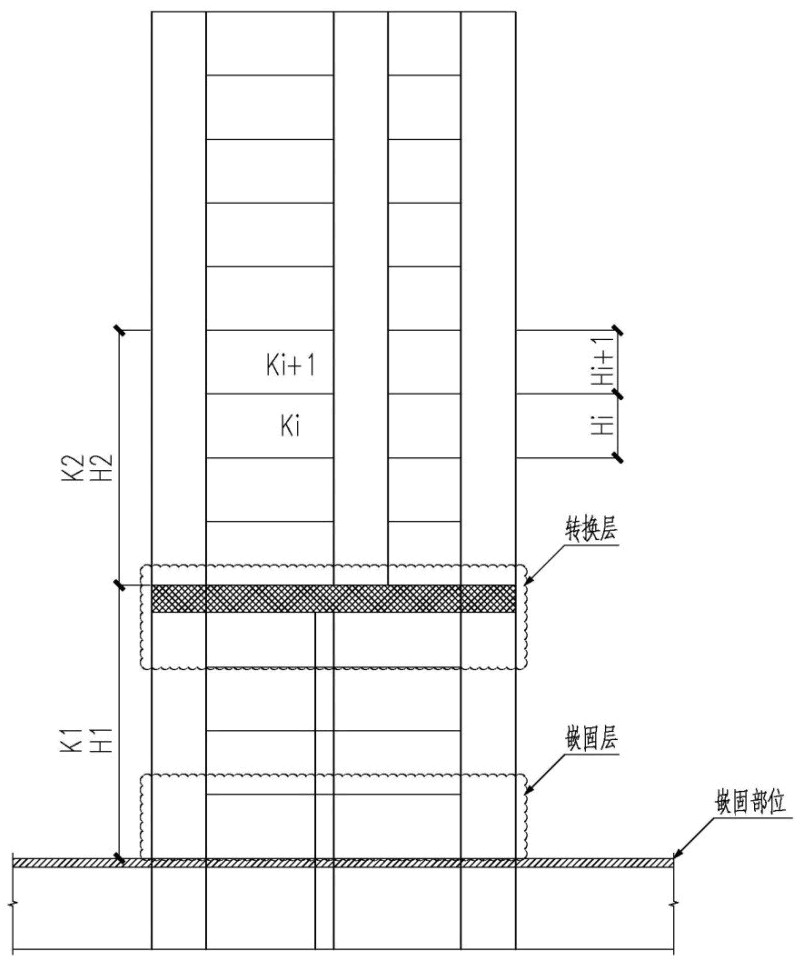

关于嵌固端规定

以《高规》为例,

《高规》第3.5.2.2条规定: 对框架-剪力墙、板柱-剪力墙结构、剪力墙结构、框架-核心筒结构、筒中筒结构,楼层与其相邻上层的侧向刚度比γ2可按式(3.5.2-2)计算,且本层与相邻上层的比值不宜小于0.9;当本层层高大于相邻上层层高的1.5倍时,该比值不宜小于1.1;对结构底部嵌固层,该比值不宜小于1.5。(这里也提到嵌固层,但这里只是对嵌固层的刚度固定,并不是用于判断是否为嵌固层。)

《高规》第5.3.7条规定:高层建筑结构整体计算中,当地下室顶板作为上部结构嵌固部位时,地下一层与首层侧向刚度比不宜小于2。(这里的刚度比指的是 剪切刚度比 也就是Ratx,Raty。判断嵌固端是通过剪切刚度比来判断。)

PS: 如果有错,也欢迎大家给我指出来咯。 :lol: :lol: :lol:
