[笔记][算例] “剪切型”与”弯曲型”位移曲线的位移角特性

坚持实干、坚持积累、坚持思考,坚持创新。


如题,直接做两个简单算例测算并可看出效果。左边是一个框架结构,代表剪切型位移曲线,右边是一个框筒结构,把筒做得强点,框架搞弱点,代表弯曲型位移曲线​,实际还是有点弯剪型特性,不过不影响分析。

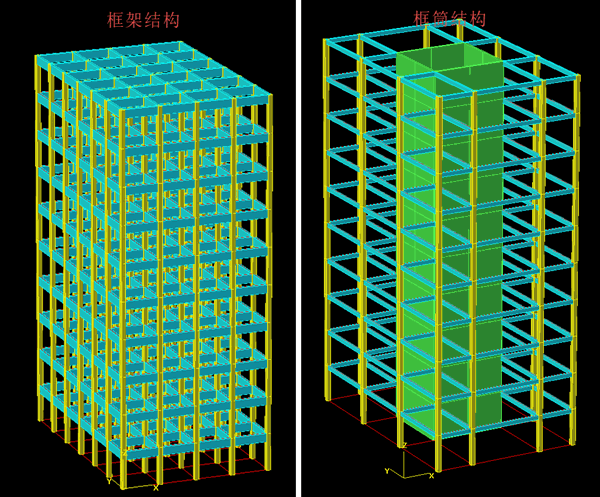

测算模型

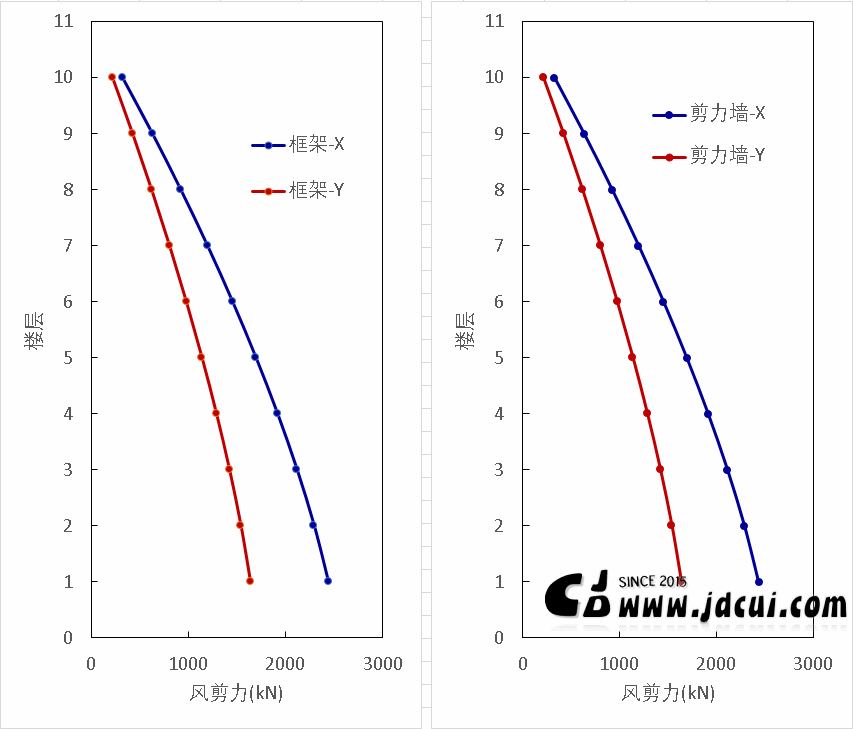

风楼层剪力

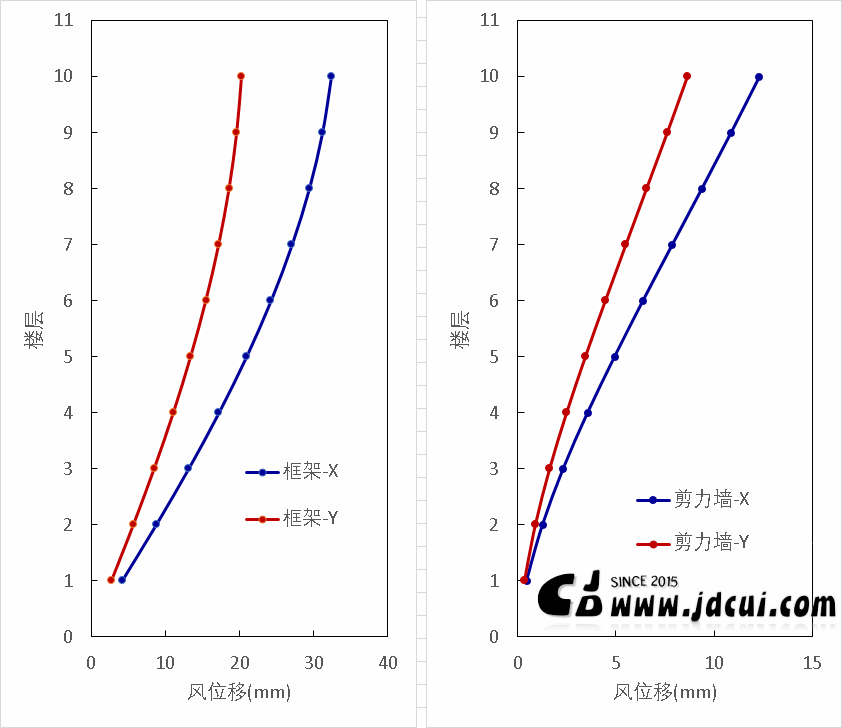

风楼层位移曲线

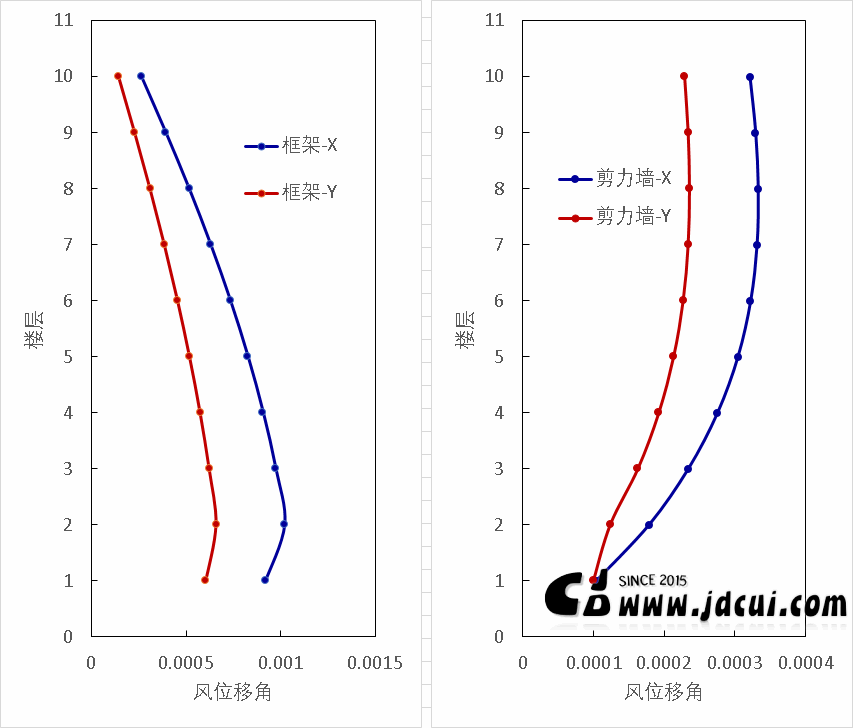

风楼层位移角曲线

地震作用下情况也类似

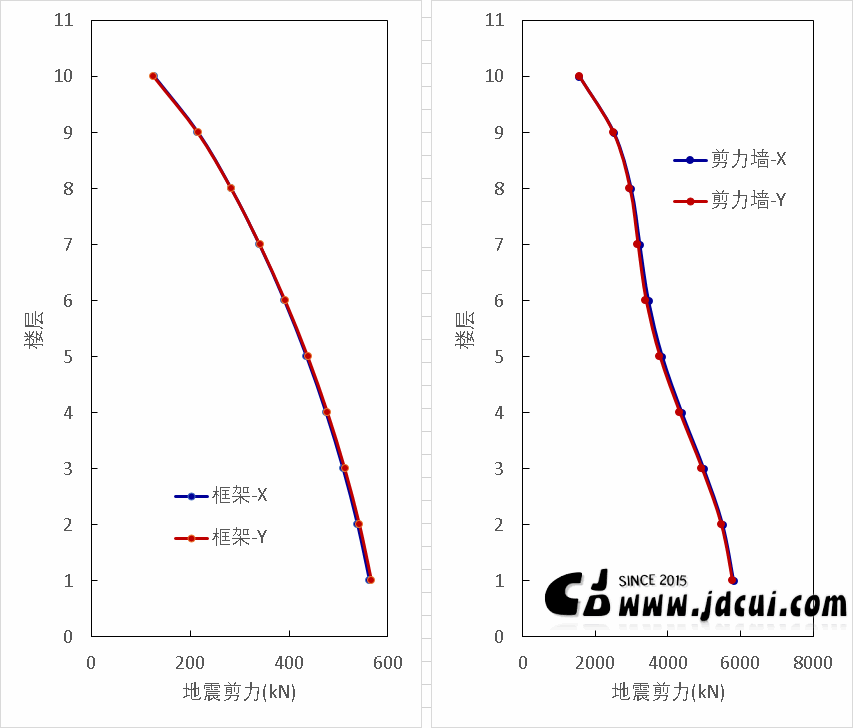

地震剪力曲线

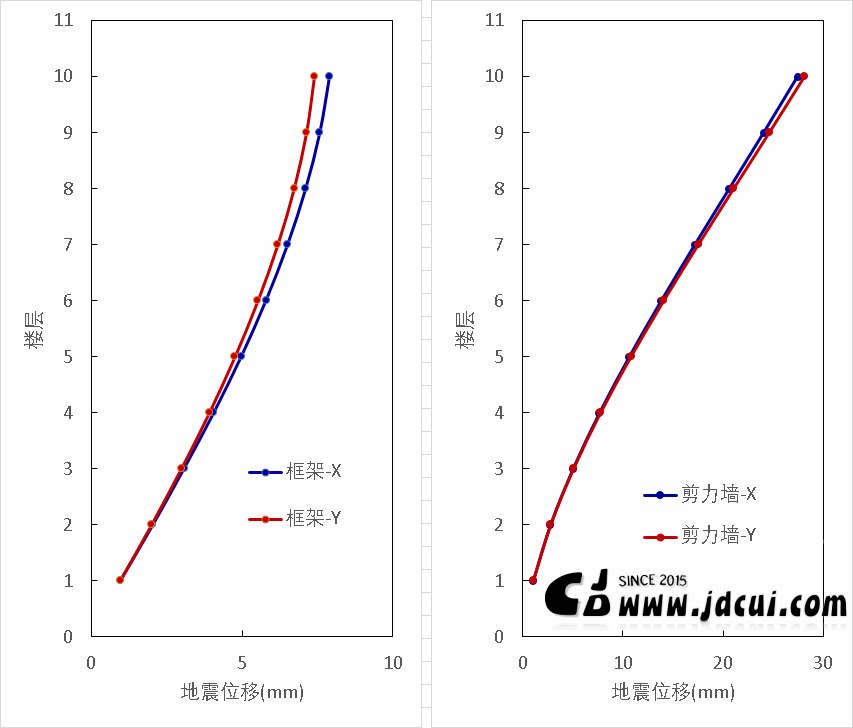

地震位移曲线

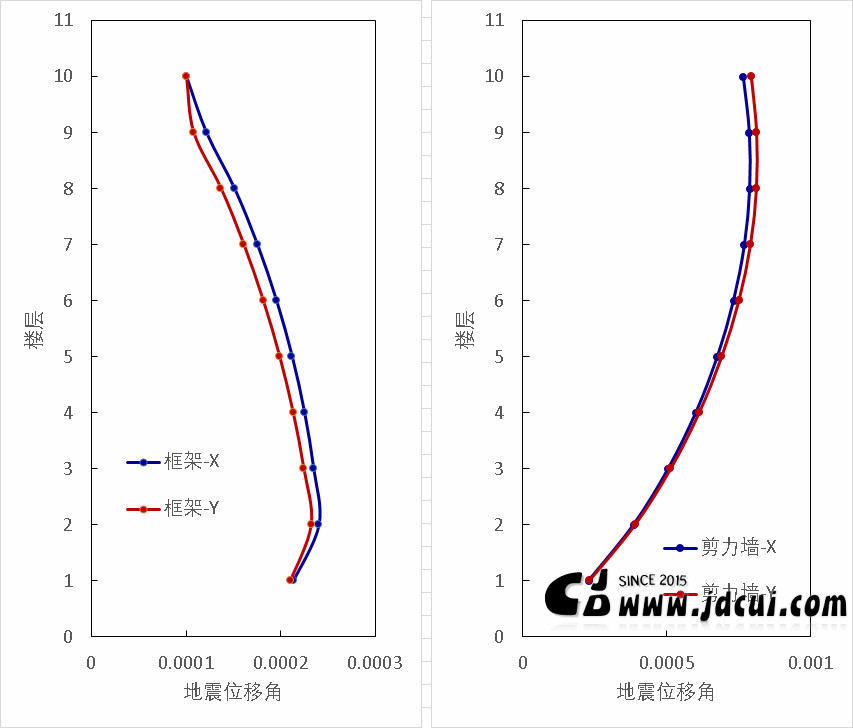

地震位移角曲线

从以上对比可知,对于位移曲线为“剪切型”的框架结构,最大位移角集中楼层底部,楼层越高位移角越小,因为楼层越高,侧向力越小,而对于位移曲线为“弯曲型”的剪力墙结构,楼层越高,位移角可能越大,主要原因是楼层越高,因下一层弯曲转角引起的无害位移角越大,实际有害位移角并不是越来越大。由此也可以判断,对于位移曲线为“弯剪型”的结构,位移角最大值可能会出现在中部。而对于实际复杂项目,位移角曲线形状就有很多种可能了。​
