[YJK][笔记][软件] 盈建科中的板单元测算 (Slab Elements in YJK)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


YJK 中可以说包含 4 类板壳单元:

(1)刚性板

(2)弹性板 3:平面内无限刚,平面外有刚度

(3)弹性板 6:平面内及平面外都有刚度,

(4)弹性膜:平面内有刚度,平面外无刚度。

严格来说,刚性板不算板单元,因为在有限元内,只是对应节点的自由度约束。弹性板 3 与弹性膜叠加就是弹性板 6。

简单测算:

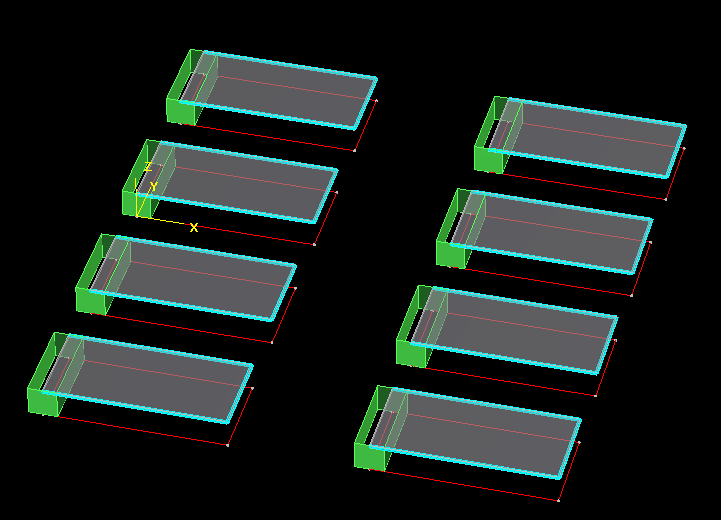

布置楼板

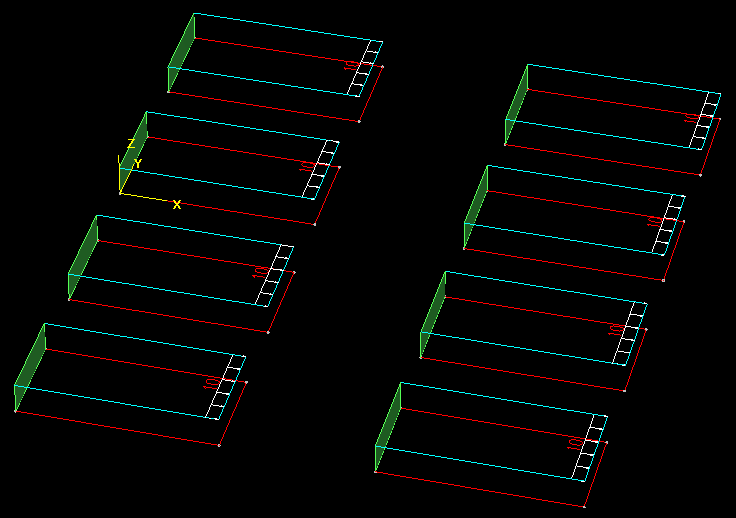

X方向的均布荷载

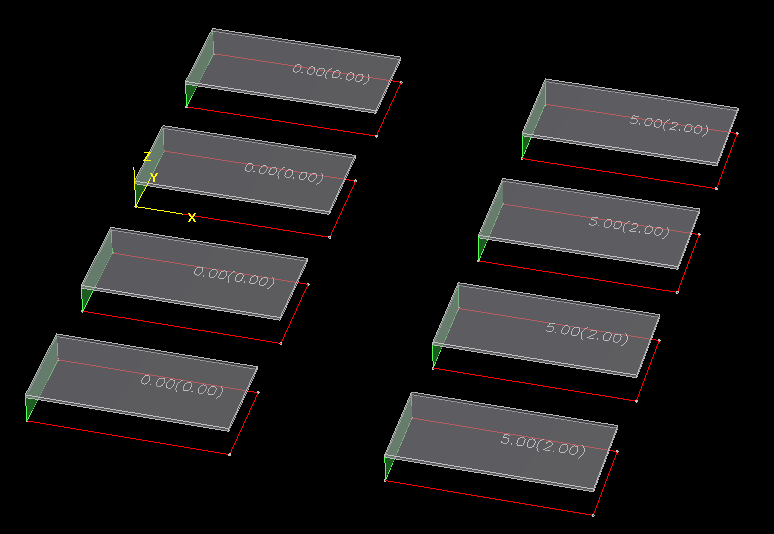

不考虑楼板自重,左边楼板不加荷载,右边楼板附加荷载。

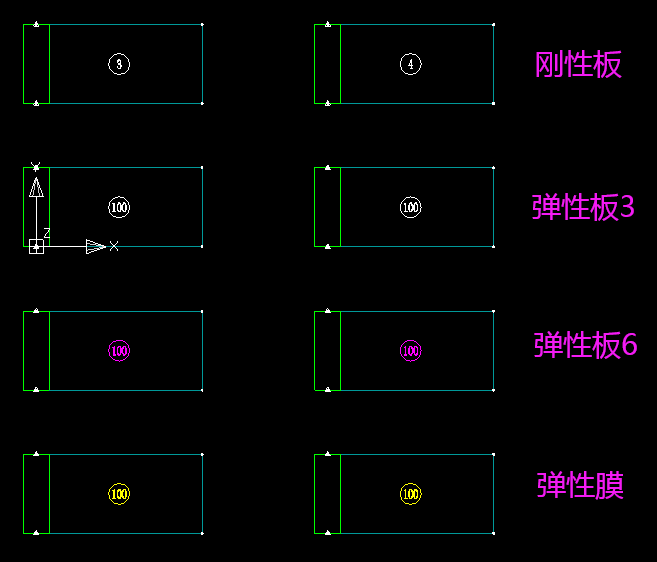

特殊板的设置

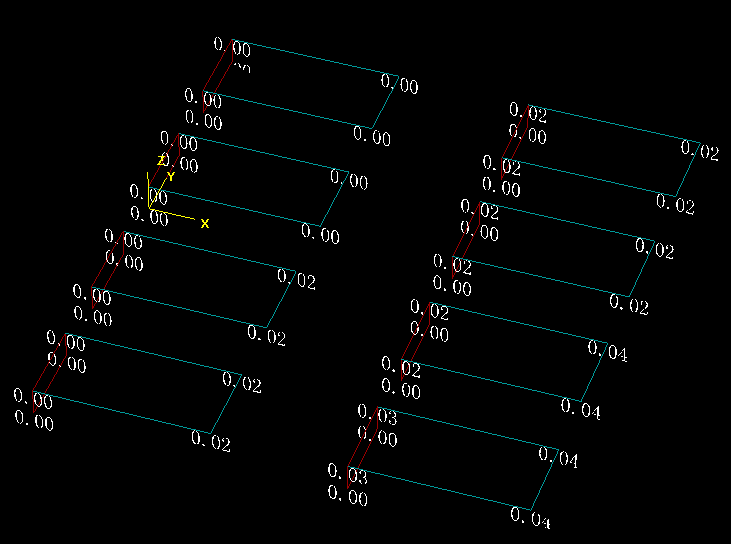

恒载下 X向位移

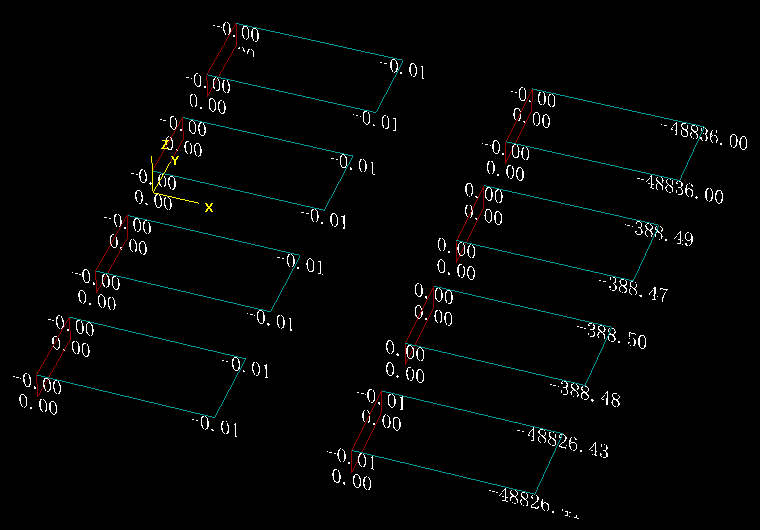

恒载下 Z向位移

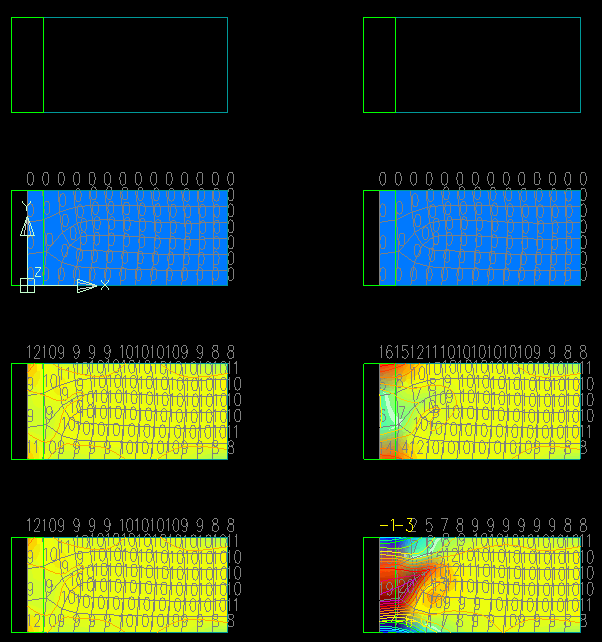

恒载下楼板应力 FXX(平面内内力)

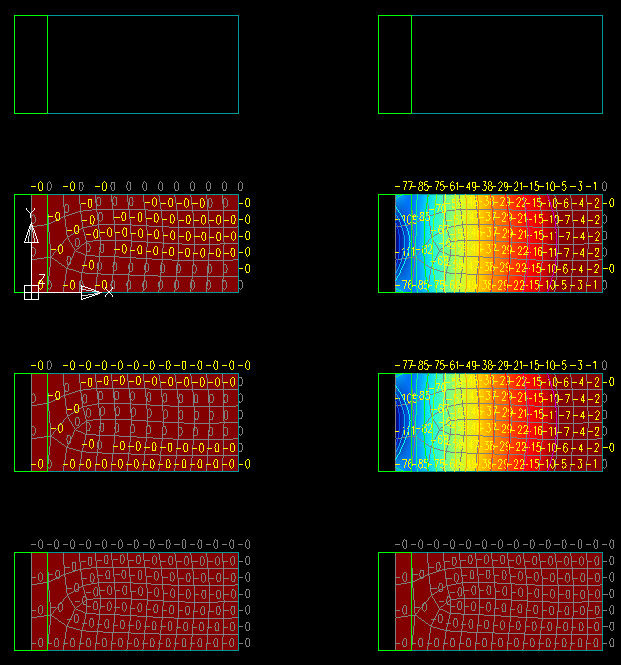

恒载作用下 Mxx(平面外内力,弯矩)

4 0
