[结构][设计][高层建筑][笔记] 倾斜外框引起的扭转效应 (ENGT 超高层应用案例)

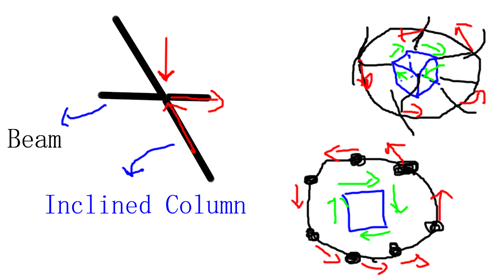

在竖向荷载作用下,超高层倾斜外框会在楼面产生水平分力,若外框架统绕核心筒一向倾斜,则这水平分力将产生扭矩。进而在剪力墙中产生反向扭矩。而这一扭矩要靠楼板传递。基本原理如下图,(PS: 看不到屏幕的手写板实在是一个废物。)需要避免过大的扭转效应。

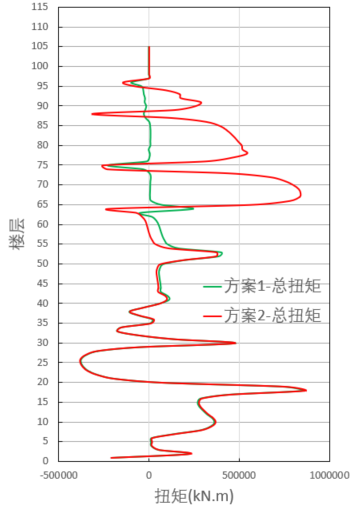

以下是一组方案核心筒的扭矩对比图。

方案2顶部区域扭矩较方案1大。从抵抗扭转的负担来看,方案1优于方案2。

采用 ENGT: Engineering Tookit [建筑结构辅助设计工具集成系统] 可以快速提取指定工况下剪力墙的扭矩,如下图所示。

  • 关于 ENGT ( About ENGT)

Link: ENGT: Engineering Tookit [建筑结构辅助设计工具集成系统]

  • ENGT 应用案例 ( Application Examples of ENGT)

[1] [结构][设计][高层建筑][笔记] 倾斜外框引起的扭转效应 (ENGT 超高层应用案例)

[2] [结构设计][指标][盈建科] YJK中按规定水平力计算外框剪力分担比 (ENGT 超高层应用案例)

[3] [结构设计][ENGT][笔记]伸臂及腰桁架对巨柱轴力的影响(ENGT 超高层应用案例)

后续再结合具体的工程项目应用,补充其他应用介绍。。。
