[软件应用][设计] YJK中墙的内力、应力查看(软件测算)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


测算YJK中墙的内力及应力结果。如下图

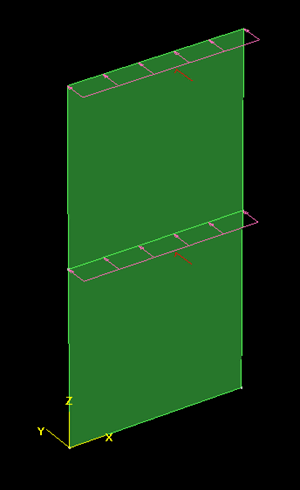

墙受面外荷载:

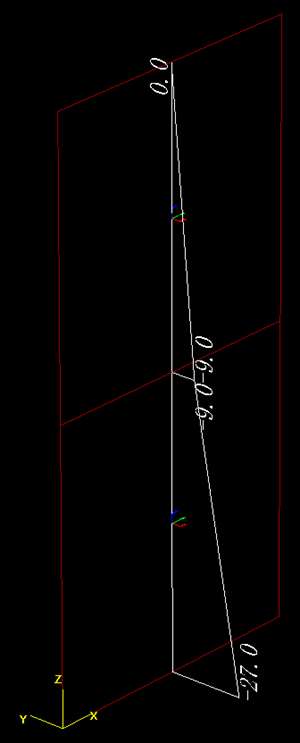

弯矩:

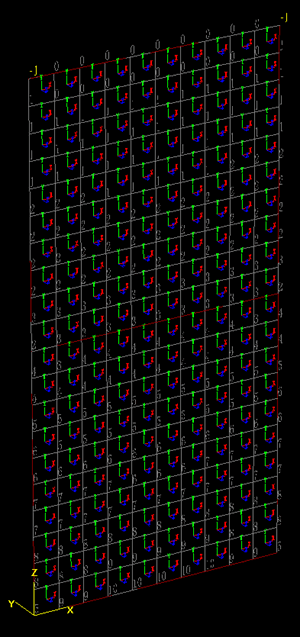

墙单元的弯矩:

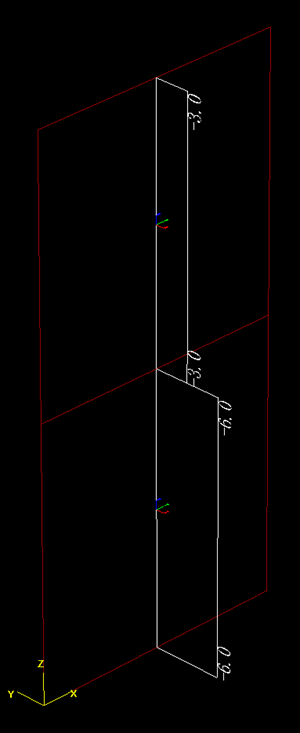

墙的面外剪力

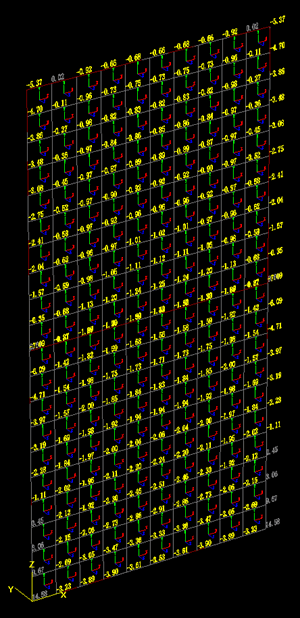

墙单元的剪力

3d内力图给出的是积分后整个截面的内力结果。等值线图中可给出的是有限元各点的内力、应力、配筋结果。也就是单位m的结果,需要积分才是整个截面的结果。
