[科研][工具][软件] BBCA: 滞回环骨架曲线提取工具 [Extract Backbone Curve from Hysteretic Loop]

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


  • 程序图标 ( Program Icon ):

  • 程序介绍 ( Program Introduction)

基本目标是:从滞回曲线提取骨架曲线,方便做试验的小伙伴. Extract Backbone Curve from Hysteretic Loop.(以前做论文时候 为处理试验数据 写的小工具。)

主要特色:

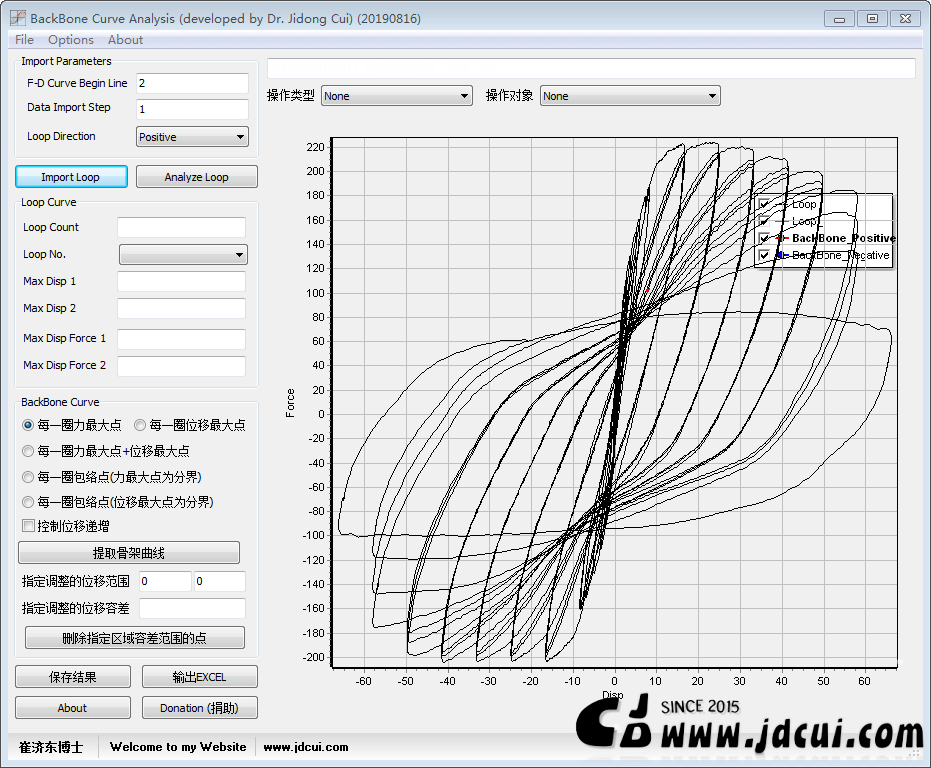

(1)支持多种格式的滞回曲线导入,并可控制导入的数据间隔。PS. 因为很多小伙伴试验数据特别密,处理数据十分没必要。

(2)提供多种算法生成初步骨架曲线。

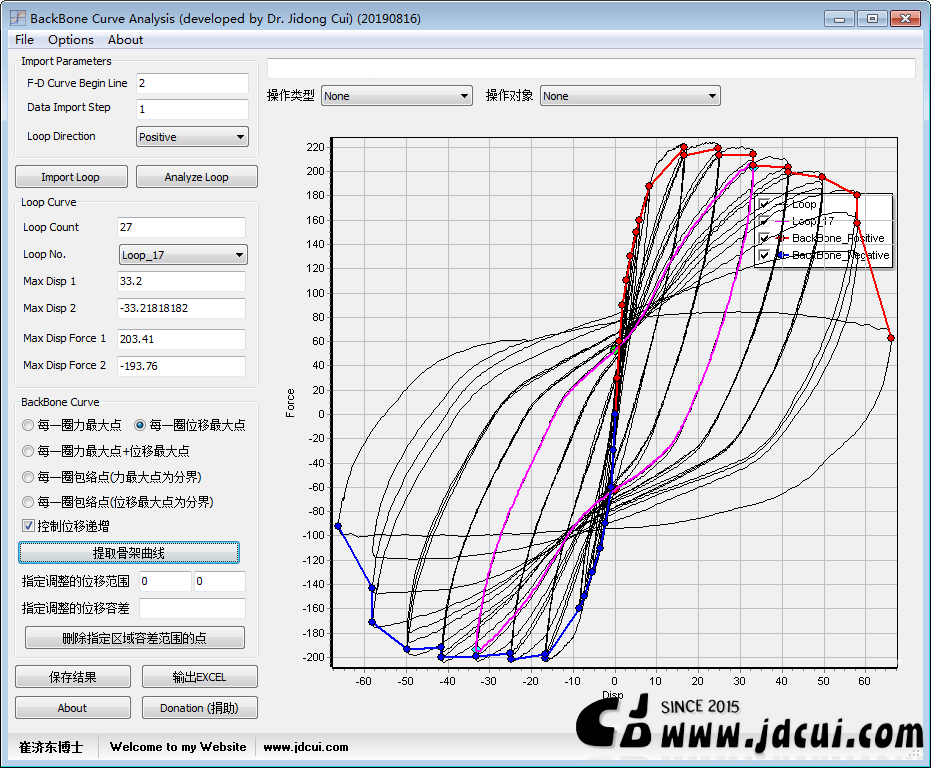

a. 按每一圈滞回环的位移最大点;

b.每一圈滞回环的力最大点;

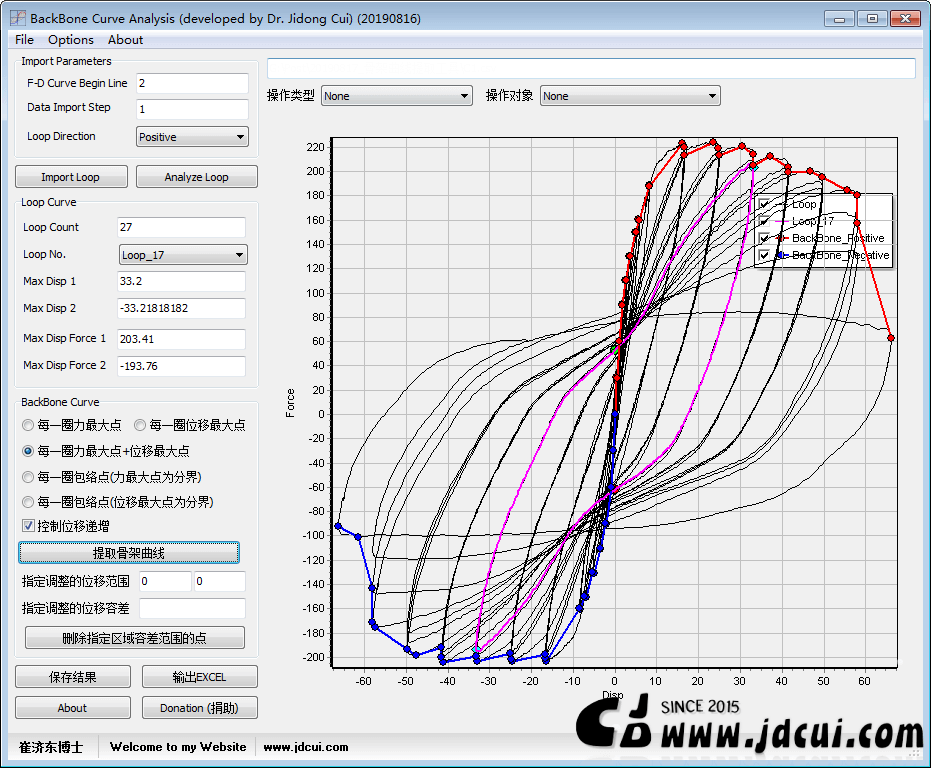

c. a、b两者组合;

d. 还提供两者包络线算法输出。

20191201 增加

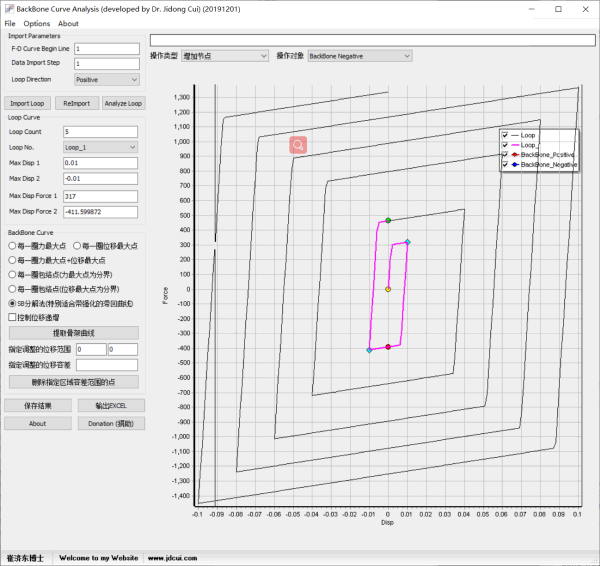

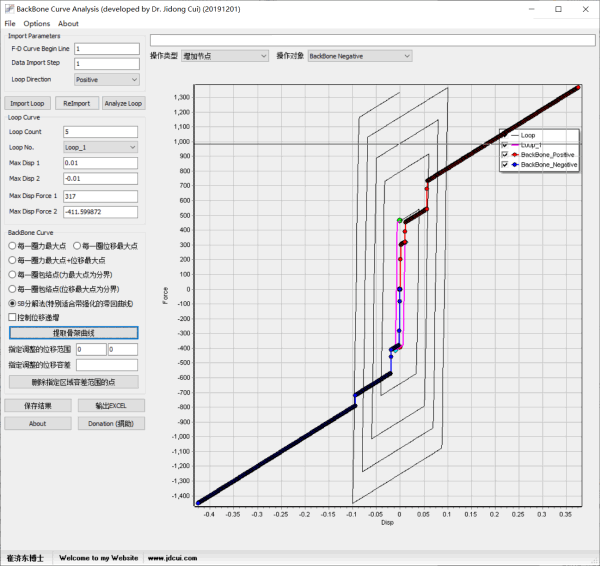

e. 通过对滞回曲线进行SB分解的方法获取骨架曲线 (关于滞回曲线的SB分解可以查看这个博文 : [科研][软件] SBDecomp:滞回曲线的SB分解工具 (A Tool for Decomposing Hysteretic Loop into Skeleton Part and Bauschinger Part)  )

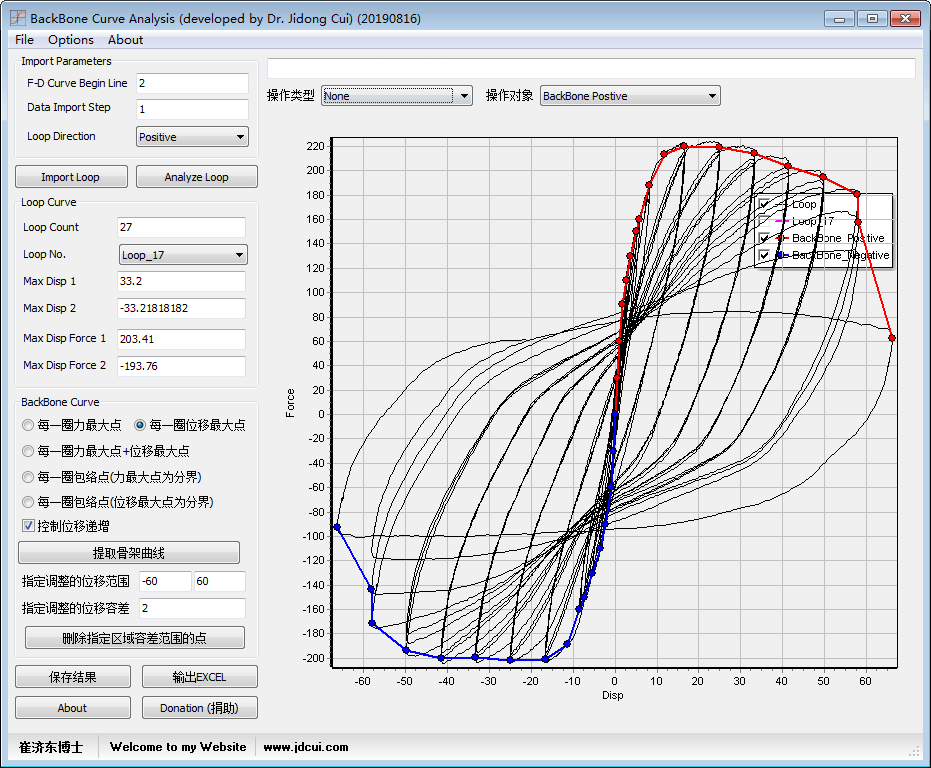

(3)骨架曲线位移点归并功能。生成骨架曲线后,可以指定位移范围,对位移点进行容差归并。这十分有利于消除同级滞回环的骨架曲线点,保证同级滞回环只取一个点。这适合多级加载的滞回曲线。

(4)软件还提供多种曲线修操作功能,比如,a. 增加节点,删除节点,拖拉节点等功能。对曲线做修正和操作后,可再次进行分析,并输出。

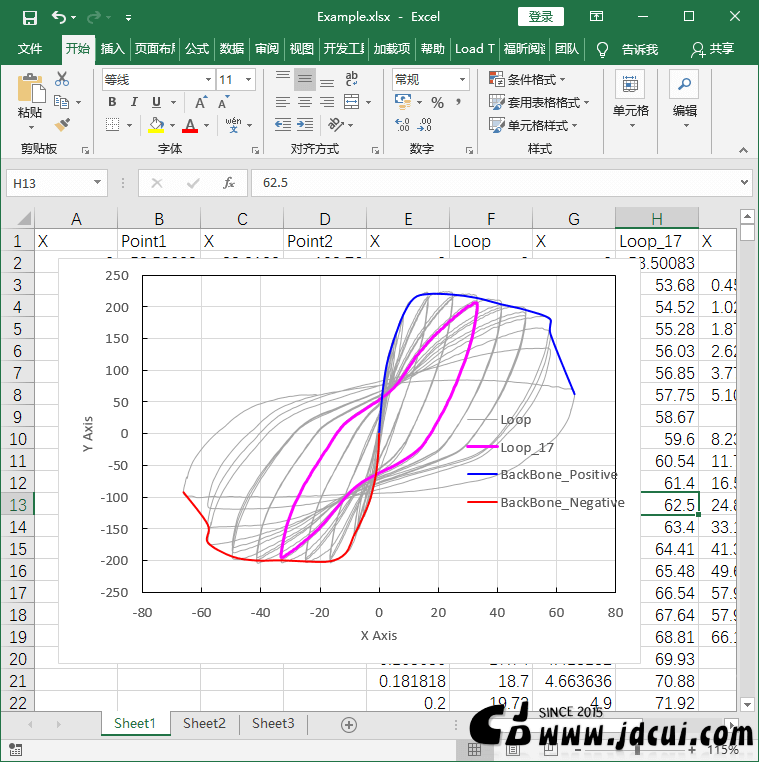

(5)提供十分丰富的导出功能,可以导出分析结果问问文件,同时也可以导出图表的EXCEL,设置好参数后,出来的EXCEL图表基本可以直接放报告。

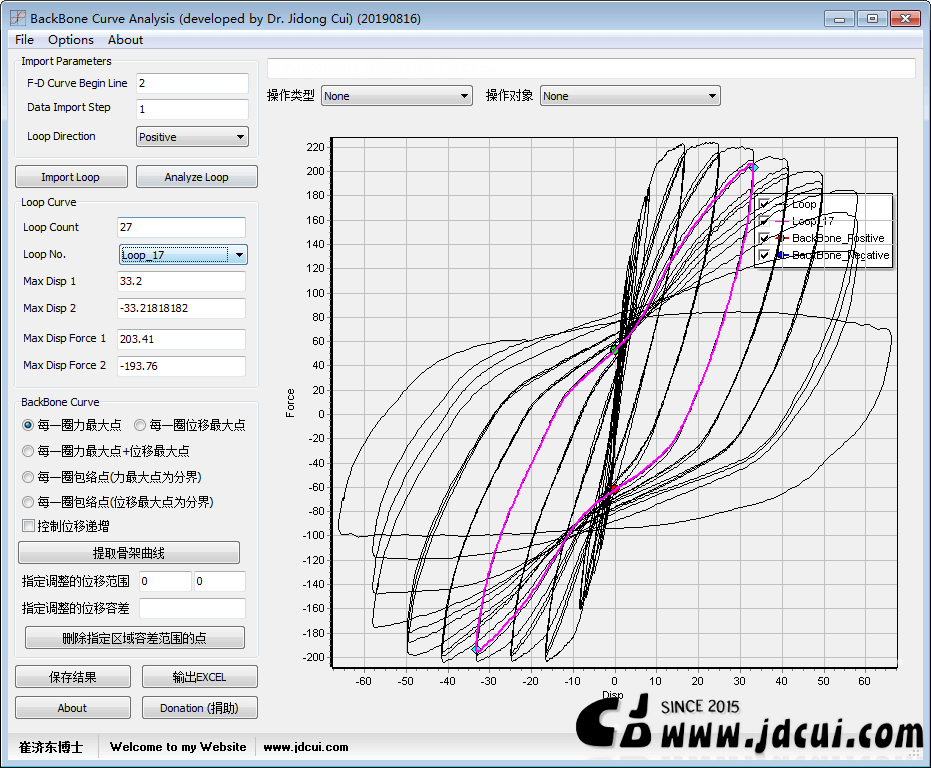

  • 程序界面 ( Program Interface )

  • 帮助文档 (  Help Document )

[帮助手册下载]

BBCA简易使用手册_20190817.PDF

[软件下载]

BackBone_20191118.rar

BackBone_20191201.rar

  • 如何获得软件 (  How to get this program )

如果您需要使用这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不少于【150RMB】,捐助后在评论区留下您的评论,软件将通过网站管理员QQ(3014479529)给您发送,敬请尊重劳动成果 !!!。)
