 应网友建议,给CAD2XTRACT插件添加带圆弧截面的支持。(  Support for section shapes with arc segment has been added for CAD2XTRACT  v1.2 !. )

  • 例子 ( Examples )

(1) Example 1

CAD1

C2X1

XTRACT1

(2) Example 2

CAD2

C2X2

XTRACT2

(3) Example 3

CAD3

C2X3
XTRACT3

  • 程序下载 ( Program Download ):

[01] [Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]

  • 致谢 ( Acknowledgements):

感谢网友 小叶子   的 建议。

  • 相关博文 ( Related Topics)

[01]. [Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]

[02]. CAD to XTRACT插件应用的一些问题

[03]. XTRACT PMM 3D屈服面的绘制(Origin版)

[04]. XTRACT PMM 3D屈服面的绘制(MATLAB版)

[05]. CADtoXTRACT 插件复杂嵌套截面建模实例

[06]. CADtoXTRACT应用问题之-XTRACT数据的精度

  • 注释 ( Comments ):

  ( 软件是免费的。如果你发现软件有bug或者软件使用有问题,请联系我!邮箱:jidong_cui@163.com) ( This app is free . If  you have found any bug in the program or have any problem when using the program, please don’t hesitate to contact me directly.  Email : jidong_cui@163.com)

如果你喜欢这篇博文,请在下面给我 点赞 吧。

21 0

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号,及时订阅更新

网友反馈在使用 CAD to XTRACT 插件建模的时候,用XTRACT打开插件导出的.xpj文件时截面正常导入,在XTRACT内部保存后再重新打开文件却出现了钢筋位置发生偏移的错误。

如图,在CAD中绘制如下截面。

CADTOXTRACT_精度1

保存为.xpj文件后,成功导入XTRACT,如下图所示:

CADTOXTRACT_精度2

在XTRACT软件中点保存,然后关闭XTRACT,再次打开这个.xpj文件,提示如下图所示:

CADTOXTRACT_精度3

CADTOXTRACT_精度4

CADTOXTRACT_精度5

从上图可以看出,保存后钢筋的位置发生了偏移,部分钢筋超出了截面尺寸范围,软件提示删除这些钢筋。

经过检查造成这个问题的原因是:点击保存之后,XTRACT对内部记录的钢筋位置数据进行了四舍五入,由于截面的位置偏离原点过大,节点的坐标会较大,四舍五入之后会导致钢筋的位置相对于精确位置发生了较大的偏移。如下图是保存前后钢筋与截面相对位置的变化。因此,并不是CADtoXTRACT插件的问题,CADtoXTRACT插件输出的位置是精确的。

CADTOXTRACT_精度6

弄清楚这个问题的原因之后,解决方法就十分简单了,只需要在CAD中将绘制的截面移动到坐标原点(0,0)附近,再次用CADtoXTRACT插件导出即可。因此,在AutoCAD中绘制截面时,尽量靠近原点绘制截面,当然,接下来对CADtoXTRACT插件进行更新的时候,可以十分简单地解决这个问题。

关于CADtoXTRACT插件的介绍和下载请看这里:[Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]


  • 程序下载 ( Program Download )

[Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]

  • 相关话题 ( Related Topics)

[01] CAD to XTRACT 插件应用的一些问题

    (PS. 如果你使用 CAD to XTRACT 插件遇到问题,请一定要先看看这个博文,里面对一些常见的问题做了说明。)

[02] XTRACT PMM 3D屈服面的绘制(Origin版)

[03] XTRACT PMM 3D屈服面的绘制(MATLAB版)

[04] CADtoXTRACT 插件复杂嵌套截面建模实例

  • 致谢 ( Acknowledgement )

感谢 网友 成都基准方中 – 唐工  的反馈!

  • 注释 ( Comments )

如有错误,请批评指正。如果你喜欢,请在下面 点个赞 吧!! :-)  :-)  :-

Please correct me if I’m wrong. If you like this posts, please give me a thumbs up rating on the button below !!!!  :-)  :-) )


20 0

自两个月前推出CAD to XTRACT这款XTRACT任意截面建模插件以来,陆续收到许多同行的反馈。CAD to XTRACT插件利用了AutoCAD强大的绘图功能,工程师通过AutoCAD上绘制好截面,然后转换成XTRACT模型。对于一些复杂的截面,许多第一次使用插件的用户不太知道如何入手建模。其中使用者提问得比较多的是对于复杂嵌套截面的建模问题。为此,这里以一个外包钢板加固型钢混凝土柱嵌套截面的XTRACT建模为例,对此类问题进行说明。对于其他嵌套截面的建模,用户可以参考照这个例子举一反三。

  • 例子(Example

20160411_0

如图所示的外包钢板加固型钢混凝土柱截面,原型钢混凝土柱核心部分截面为:1200×1200×900×350×20×30,核心混凝土强度等级为C60,型钢等级为Q345。加固措施为,70mm厚的细石混凝土加外包16mm的钢板,钢板等级为Q345,细石混凝土等级为C60。

截面包含多层材料,从外到内包括:

(1)钢板

(2)外包混凝土

(3)原柱核心混凝土

(4)型钢

(5)钢筋

为了体现嵌套截面的建模规律,上面5种类材料在建模的过程中分别取为:

(1)钢板(Q345)

(2)外包混凝土(C60)

(3)原柱核心混凝土(C60-1)

(4)型钢(Q345)

(5)钢筋(HRB400)

其中,原柱的混凝土截面几面命名为C60-1只是为了说明可以建立十分复杂的嵌套截面。下面是具体使用CAD to XTRACT插件建模的操作过程。

  • CAD绘制截面(Draw Section in AutoCAD)

在CAD中用多段线Pline绘制柱子边线(多段线需闭合),用Circle绘制圆代表钢筋,其中圆的直径代表钢筋的直径。绘制单位为N-mm。

 绘制以下图形:

(1)多段线绘制外包钢的外围截面,

(2)由于要考虑核心混凝土和外包钢混凝土的材料不同,需要用多段线再绘制核心混凝土的边缘线,

(3)钢筋用Circle绘制,圆的直径就是钢筋的直径

(4)内部型钢用多段线一笔连成。

 20160411_1

  • 加载插件(Load the CADtoXTRACT .dll)

输入命令【Netload】,导入插件(.dll文件),输入命令【CX】弹出插件界面:20160411_2

  • 利用CAD to XTRACT插件建模(Build Model by CADtoXTRACT)

从外到里,先建立最外围的材料,然后逐步往内层建立嵌套的材料,以下,具体介绍。

(1)外包钢板(Q345)和细石外包混凝土(C60)

设置Shape参数:

(1)核心材料类型 Mat Core Type : Concrete ,为混凝土

(2)核心材料 Mat Core: C60D, D表示材料取设计值

(3)截面 Style : With Cover带保护层 ,保护层厚度Cover填16,为钢板厚度。

(4)保护层材料类型 Mat Cover Type : Steel ,为钢材

(5)保护层材料 Mat Cover: Q345D, D表示材料取设计值

属性的设置如下图所示:

20160411_3

设置以上Shape的属性之后, 点击按钮【Pick Pline/Circle 】,在CAD界面选择绘制好的截面矩形外框,即可创建截面需要的Shape,效果如下图所示。

20160411_4

(2)核心混凝土建立(C60-1)

(1)截面 Style :No Cover不带保护层。

(2)核心材料类型 Mat Core Type : Concrete ,为混凝土

(3)核心材料 Mat Core: C60-1。其中C60-1名字需要自输入,等导入XTRACT再修改材料属性。

属性的设置如下图所示:

20160411_5

设置以上Shape的属性之后, 点击按钮【Pick Pline/Circle 】,在CAD界面选择绘制好的核心区矩形外框,即可创建截面需要的Shape,效果如下图所示。

20160411_6

(3)型钢的建立(Q345)

(1)截面 Style :No Cover不带保护层。

(2)核心材料类型 Mat Core Type :  Steel ,为钢材。

(3)核心材料 Mat Core: Q345D, D表示材料取设计值。

属性的设置如下图所示:

20160411_7

设置以上Shape的属性之后, 点击按钮【Pick Pline/Circle 】,在CAD界面选择绘制好的型钢多段线外框,即可创建截面需要的Shape,效果如下图所示。

20160411_8

(4)钢筋的建立(HRB400)

(1) 钢筋材料: HRB400D, D表示设计值;
(2) 预应力 Prestress :0
设置好钢筋(Rebar)的材料和预应力属性,点击按钮【Pick Circle and Add Rebar】后,在CAD界面选择绘制好的圆,即可创建钢筋(可以多选),如下图。

20160411_9

(5)导出XTRACT模型文件

点击按钮【Export .xpj / .sec 】导出XTRACT模型文件,本例导出.xpj项目文件

(6)打开XTRACT模型文件

打开XTRACT,打开导出的.xpj文件,显示创建的截面如下

20160411_10

可以在图形中,按鼠标右键,查看制定部分的材料是否正确。

(7)检查材料,定义工况并分析

修改C60-1材料的属性;检查其他材料属,补充工况定义后即可进行XTRACT分析。

  • 小结(Conclusions

利用CadtoXTRACT插件进行复杂嵌套截面建模其实很简单,只需要从外到里将Shape逐层定义即可。

  • 相关博文(Related Posts

[1]  CAD to XTRACT 插件[AutoCAD转任意XTRACT截面]

[2]  CAD to XTRACT插件应用的一些问题

[3]  XTRACT PMM 3D屈服面的绘制(Origin版)

[4]  XTRACT PMM 3D屈服面的绘制(MATLAB版)

  • 注释(Comments

感谢网友 沈阳-老虎 的反馈!


20 0

  • 注释 ( Comments )

  (  如有错漏,欢迎批评指正。邮箱:jidong_cui@163.com . 如果你喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)   :-)

  ( If  you have found any problem about this post, please don’t hesitate to contact me directly.Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

在上一篇博文《XTRACT PMM 3D屈服面的绘制(Origin版)》的基础上,在MATLAB中绘制PMM 3D 屈服图。

数据的准备和处理基本步骤和上一篇博文类似。

  • 例子(Examples):

3D框线图:

PMM_Frame1

PMM_Frame2

3D曲面图:

PMM_Surface1

PMM_Surface2

3D透视图:

PMM_Surface3

PMM_Surface4

  • 小结(Conclusions):

MATLAB作图还是十分方便的。

通过这些方法,可以去研究一些特殊截面的PMM屈服面的情况了,有时间可以进行一些案例学习,期待下期博文。

  • 相关话题(Related Topics

[1]  CAD to XTRACT 插件[AutoCAD转任意XTRACT截面]

[2]  CAD to XTRACT插件应用的一些问题

[3]  XTRACT PMM 3D屈服面的绘制(Origin版)

[4]  CADtoXTRACT 插件复杂嵌套截面建模实例


19 0

  • 注释 ( Comments )

  (  如有错漏,欢迎批评指正。邮箱:jidong_cui@163.com . 如果你喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)   :-)

  ( If  you have found any problem about this post, please don’t hesitate to contact me directly.Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

有网友问如何利用XTRACT的分析结果制作PMM 3D屈服面,问能否做个小教程。

这里结合XTRACT、本站开发的CAD to XTRACT插件还有Origin软件做个简单的案例。希望对有这方面需要的人有用。

  • 主要步骤(Main Steps):

(1)在CAD绘制好需要分析的截面

(2)利用CAD to XTRACT插件在CAD图形转换为XTRACT模型

(3)导入XTRACT模型,沿不同加载方向创建多个PM分析工况,并进行分析

(4)保存多个PM分析工况Mxx,Myy,N的分析结果,变为一列

(5)将数据导入Origion,利用Origion制作 3D PMM屈服面

  • 例子(Examples):

(1)在CAD绘制截面

如图 一个500X800的矩形截面,绘制好钢筋。

CAD

(2)利用CAD to XTRACT插件将CAD图形转换为XTRACT模型,导出

C2X

(3)导入XTRACT模型,沿不同加载方向创建多个PM分析工况,并进行分析

导入模型

XTRACTSetion

分别按加载角度0,30,60,90,120,150度定义PM分析工况 PM0,PM30,PM60,PM90,PM120,PM150,

且工况选择 Full Diagram,这样就不需要绕360度定义工况。XTRACTLOADCASE

(4)保存多个PM分析工况Mxx,Myy,N的分析结果,并在EXCEL中变为一列

在Project Manager中选择各个工况的计算结果并且输出

SetionOutput

XTRACTData

 (5)将数据导入Origion,利用Origion制作 3D PMM屈服面

将数据复制进Origion,并设置轴力列的属性为Z

Origin

 选择Mxx,Myy,N三列数据,并且通过Plot->3D Symbol/Bar/Vector->3D Trajectory 绘制三维迹线图,并通过设置相关属性,完成3D PMM 图的绘制

PMMOrigin

  • 小结(Conclusions):

可以看到,Origion中作图,还是十分方便的,调整好一次之后格式也可以反复使用。

但是,Origin中做的这个图不怎么好看,如果有更好的方法,希望网友告诉我。

  • 相关话题(Related Topics

[1]  CAD to XTRACT 插件[AutoCAD转任意XTRACT截面]

[2]  CAD to XTRACT插件应用的一些问题

[3]  XTRACT PMM 3D屈服面的绘制(MATLAB版)

[4] CADtoXTRACT 插件复杂嵌套截面建模实例

   ( PS.下次,用MATLAB做一个更加简便的。


20 0

  • 注释 ( Comments )

  (  大家一起学习有限元!!!! 如有错漏,欢迎批评指正。邮箱:jidong_cui@163.com . 如果你喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)   :-)

  ( If  you have found any problem about this post, please don’t hesitate to contact me directly.Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

昨天发布了一款免费的XTRACT快速建模插件-CADtoXTRACT(http://www.jdcui.com/?p=2275,收到了很多朋友的使用反馈,也提到一些程序使用上的问题,这里对几个主要的问题进行统一的答复,使得更多的网友受益。 :-P  :-P

  • 主要问题

(1)关于插件版本和AutoCAD版本对应的问题

不同版本的AutoCAD找相应版本的.dll文件,如果没有对应AutoCAD版本的.dll文件,找与AutoCAD版本相近的.dll文件。

比如,AutoCAD 2012就可以使用 AutoCAD 2010对应的插件。

(2)关于插件32位的问题

目前测试,32位的AutoCAD也可以使用对应版本呢的64的插件。

(3)关于多重嵌套复杂截面的建模

如下所示的一个混凝土截面,其内存在一个封闭形的方形钢管,钢管内部又是混凝土。

该截面建模其实十分简单,只需要建立3个封闭的多段线,并且设置相应的材料。

3Pline

3PlineMaterial

3Pline_XTRACT

( 感谢 网友 苦丁茶  的反馈 !!!)

(4)关于大尺寸截面的建模问题

对于尺寸较大的截面,用XTRACT导入提示不存在截面的情况,这时候并不是插件出错了,而是由于XTRACT内部对截面剖分的纤维数量有限制,只需要在建模的时候在插件中将Shape的Mesh属性调大就好。

下图为Mesh取20导入XTRACT的结果

Mesh20

Mesh20_XTRACT

下图为将Mesh取50后导入XTRACT的结果

Mesh50

Mesh50_XTRACT

( 感谢 网友 苦丁茶  的反馈 !!!)

(感谢  华南理工设计院 – 林工  的反馈 !!!。)

(5)关于材料的问题

插件建好模型后,需要在XTRACT中修改材料属性。插件界面中提供的材料名称仅仅是用于区分不同的材料,方便用户进入XTRACT后进行修改,用户也可以输入自己的材料名称。

PS. 对于材料属性有特殊要求的朋友(比如按混凝土规范标准值或设计值输出材料属性的),可以在本页评论处留下邮箱,单独编译。(20160317版本的插件已经完成了这个更新,请到下载页下载!)

(6)关于Shape多段线的绘制

建议绘制截面形状时,n个点的多段线,可绘制(n-1)个点,然后选择 闭合选项完成绘制。这样有助于避免错误。

若发现截面无法导入,按第(4)点进行修改之后若还出现问题,则建议用(n-1)点多段线绘制方法从新绘制界面的边线,既可解决问题。若还出现问题,请直接联系我。

( PS. 感谢 网友 清华同衡-付工 的反馈 !!!。)

(7)遇到其他的未在本页描述的问题,欢迎联系我!!

  • 程序和帮助文档下载 ( Program Download )

[Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]

  • 相关话题 ( Related Topics)

[01] XTRACT PMM 3D屈服面的绘制(Origin版)

[02] XTRACT PMM 3D屈服面的绘制(MATLAB版)

[03] CADtoXTRACT 插件复杂嵌套截面建模实例

  • 注释 ( Comments )

感谢网友的反馈!!! :-)  :-)  8-) 如果有问题,欢迎大家在本页评论处给我反馈,这样可以让更多使用该插件的朋友受益。

如有错误,请批评指正。如果你喜欢,请在下面 点个赞 吧!! :-)  :-)  :-

Please correct me if I’m wrong. If you like this posts, please give me a thumbs up rating on the button below !!!!  :-)  :-) )


4 1

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

分享一个小程序。  A small program to share with you.

  • 程序图标 ( Program Icon )

        CADtoXTRACT

  • 程序名称 ( Program Name)

CAD to XTRACT

  • 程序作者 ( Author)

JiDong Cui (崔济东) 1

1.华南理工大学  土木与交通学院;

  • 程序介绍 ( Program Introduction)

XTRACT是一个功能十分强大的截面分析软件,在做结构设计和分析时经常用到。然而XTRACT自带的截面建模功能比较弱,尤其是在创建任意形状截面的时候。为了提高效率,我编制了CAD to XTRACT插件,其利用了AutoCAD强大的绘图功能,在工程师熟悉的AutoCAD上绘制好截面,然后转换成XTRACT模型。下面介绍一下插件。

XTRACT is a powerful sectional analysis program, it is frequently-used in structural design and analysis. However, the build-in tools for creating section in XTRACT is not very convenient , especially in the creation of an arbitrary cross-section. Based on this consideration, I developed a AutoCAD plugin — CAD to XTRACT for rapid creating section , which is simple and powerful. You can draw the section in AutoCAD and used the CAD to XTRACT plugin to export the XTRACT files. Here is the introduction of this plugin!

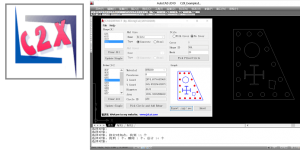

  • 程序界面 ( Program Interface )

C2X

C2X_About

  • 程序使用 ( Step to Use )

(1)事先在AutoCAD将需要计算的截面绘制好,以(N-mm为单位)。截面边线和开洞用闭合的Pline绘制,钢筋用Circle命令绘制。

(2)打开AutoCAD 2010,输入命令:【Netload】,导入插件:CADTOXTRACT_cad2010_x64_20160217.dl

          ( PS. 不同的版本AutoCAD找相应版本的.dll文件)

(3)输入命令:【CX】,弹出CAD to XTRACT插件界面

(4)通过插件,定义好材料,通过扑捉绘制好的Pline和Circle完成截面的定义

(5)完成定义,导出XTRACT使用的项目文件(.xpj)或截面文件(.sec)

(6)打开XTRACT,将上述文件导入,修改材料属性、补充定义分析工况后即可进行截面分析

(1)First,draw the section in AutoCAD in units of N-mm. Sectional edges and openings  must be drawn with a closed pline, and the rebars must be draw with Circle command.

(2)Open AutoCAD 2010 , input command  [Netload] , and load the plugin – CADTOXTRACT_cad2010_x64_20160217.dl.

( PS. The version of AutoCAD and the .dll file  must match each other. )

(3)Input command :【CX】and pop up  the CAD to XTRACT interface.

(4)Compelete the definition of materials through the GUI of the plugin, and complete the definition of the section by picking the pline and circle.

(5)Export XTRACT project file (.xpj) or section file (.sec).

(6)Open XTRACT and import the file exported. Until now, the work left before you can carrying out the analysis is to modify the material properties and define the load case.

  • 例子 ( Examples )

(1)例1 – 普通混凝土截面(Example 1 – RC Section

EXAMPLE1_CAD

EXAMPLE1_XTRACT

(2)例2 – 型钢混凝土截面(Example 2 – Steel reinforced concrete Section

EXAMPLE2_CAD

EXAMPLE2_XTRACT

(3)例3 – 圆形截面(Example 3- Circular Cross-section

EXAMPLE3_CAD

EXAMPLE3_XTRACT

(4)例4 – 含开洞复杂截面(Example 4 – Complicated Cross-section with Hole

EXAMPLE4_CAD

EXAMPLE4_XTRACT

  • 程序下载 ( Program Download )

PS. 程序免费下载 ,欢迎大家给我提意见 ,敬请尊重劳动成果

[1] Document : CADtoXTRACT 说明文档和例子[.zip]

[2] 20160217 Edition (Outdated!!)

CADTOXTRACT_cad2008_x64_20160217[.zip]

CADTOXTRACT_cad2010_x64_20160217[.zip]

CADTOXTRACT_cad2014_x64_20160217[.zip]

CADTOXTRACT_cad2016_x64_20160217[.zip]

        20160317 Edition (Old!!)

CADTOXTRACT_cad2010_x64_20160317[.zip]

      a. 修正了20160217版本Shape多段线绘制的bug。

 20160217版本插件,用多段线绘制Shape的时候,n个点的多段线,仅能用(n-1)个点来绘制,并选择闭合,否则可能有形状无法导入。(PS.  感谢清华同衡 付工 的反馈.十分感谢)

      b. 20160317版本,增加了按中国规范材料标准值和设计值的选项,输出后不需要修改材料。

20170221 Edition (New!!)

CADTOXTRACT_cad2010x64_20170221[.zip]

a. 添加了带圆弧截面的支持,详见 (博文: CAD2XTRACTv1.2插件增加带圆弧截面建模功能

(PS.  感谢 小叶子 的反馈.)

  • 注意事项 (Notes )

( PS.不同版本的AutoCAD找相应版本的.dll文件,如果没有对应AutoCAD版本的.dll文件,找与AutoCAD版本相近的.dll文件。32版本的AutoCAD一般情况上面的.dll文件也是可以是适用的。如果有问题,请给我留言。)

( PS. The version of AutoCAD and the .dll file  must match each other. If there is no corresponding .dll file for your AutoCAD , use the .dll file with closed AutoCAD version.  The above 64-bit .dll file is often applicable to 32-bit AutoCAD. )

  • 相关话题 ( Related Topics)

[01] CAD to XTRACT 插件应用的一些问题

    (PS. 如果你使用 CAD to XTRACT 插件遇到问题,请一定要先看看这个博文,里面对一些常见的问题做了说明。)

[02] XTRACT PMM 3D屈服面的绘制(Origin版)

[03] XTRACT PMM 3D屈服面的绘制(MATLAB版)

[04] CADtoXTRACT 插件复杂嵌套截面建模实例

[05] CADtoXTRACT应用问题之-XTRACT数据的精度

  • 注释 ( Comments )

 软件是免费的。如果你发现软件有bug或者软件使用有问题,请留言给我,或者通过邮箱联系我。邮箱:jidong_cui@163.com

This app is free . If  you have found any bug in the program or have any problem when using the program, please don’t hesitate to contact me directly.  Email : jidong_cui@163.com

如有错误,请批评指正。如果你喜欢,请在下面 点个赞 吧!! :-)  :-)  :-

Please correct me if I’m wrong. If you like this posts, please give me a thumbs up rating on the button below !!!!  :-)  :-) )


78 2
