给 CAD2XTRACT插件 ( [Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面] ) 补充一个新的算例。同时，感谢 师弟 符东龙 帮忙编辑文档。
- 截面参数
某钢管混凝土截面要求如下：
（1）两边的钢管(改为方钢管)，边长为400mm，钢板厚度为20mm，保护层按30，然后放8根钢筋，直径24。混凝土C35，钢板强度Q345，钢筋HRB400；
（2）中间部分钢板厚度15mm，厚度按250，宽度也按300，,放8根钢筋，直径14，保护层按30，混凝土C35，钢板强度Q345，钢筋HRB400；
- 截面建模
首先，根据要求在cad将截面画出来，如上图所示，其中红色是钢管截面边缘，绿色是混凝土截面边缘，蓝色为钢筋。图中闭合多边形均用多段线（Pline命令）画出并闭合（pe命令）。
然后，用 CAD2XTRACT 插件将该截面导出文件读入xtract。该步骤的难点在于中间钢板与两边的钢板厚度不一样，这里有两种方法导出文件。
方法一
将截面每个shape部分都用No cover类型建模，步骤如下：

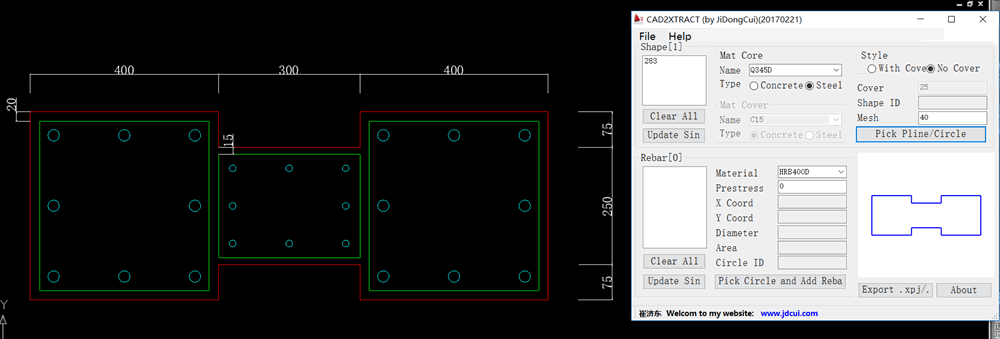

（1）外围型钢截面建模

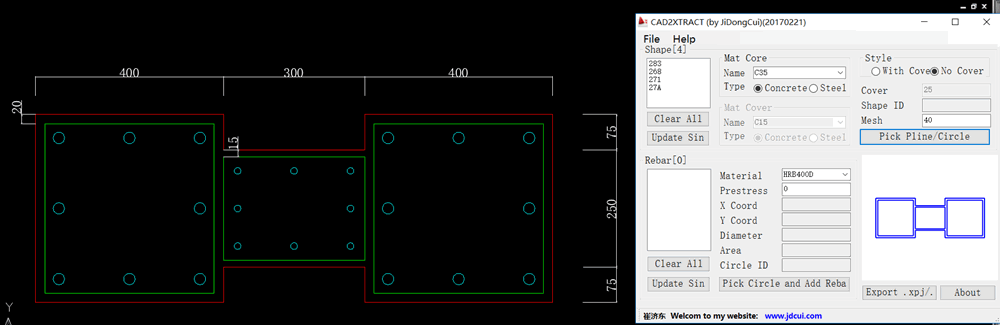

（2）混凝土截面建模
（3）钢筋建模

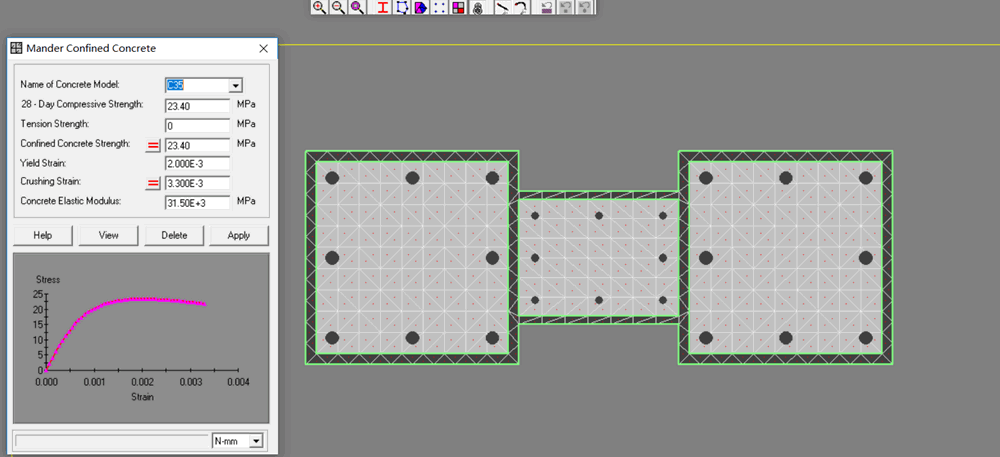

然后导出文件读入到Xtract，并检查材料。可以看到混凝土截面中材料都为C35，即已覆盖了型钢材料。
方法二

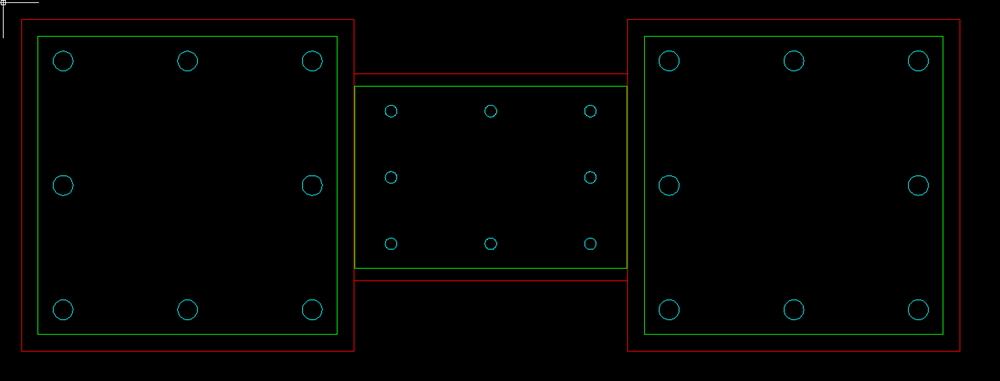

将截面拆分为左中右三个相互接触的矩形截面，分别用插件读入。

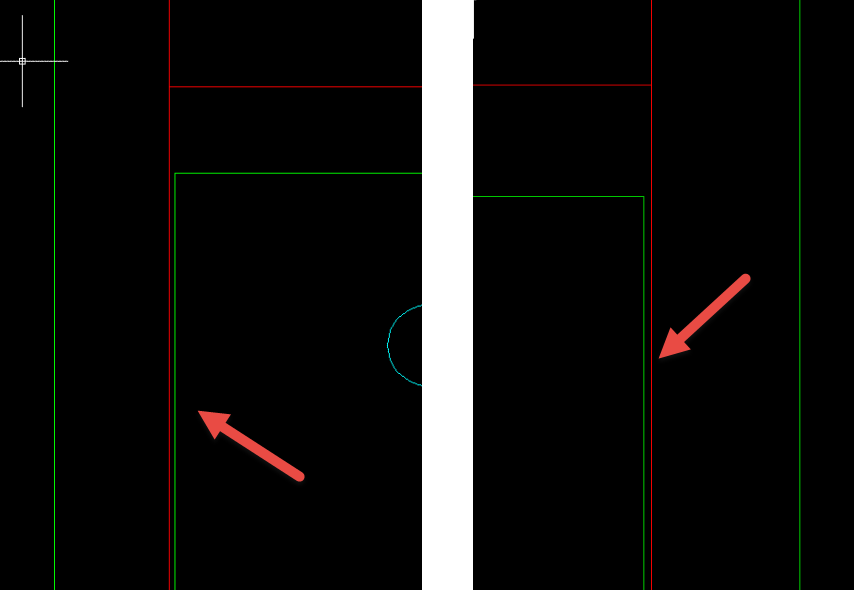

其中中间部分的混凝土截面左右不能与型钢截面接触，因为导入到Xtract会报错，因此左右将混凝土边界各缩进1mm。
类似于方法1用插件导出到Xtract中。
- 截面分析

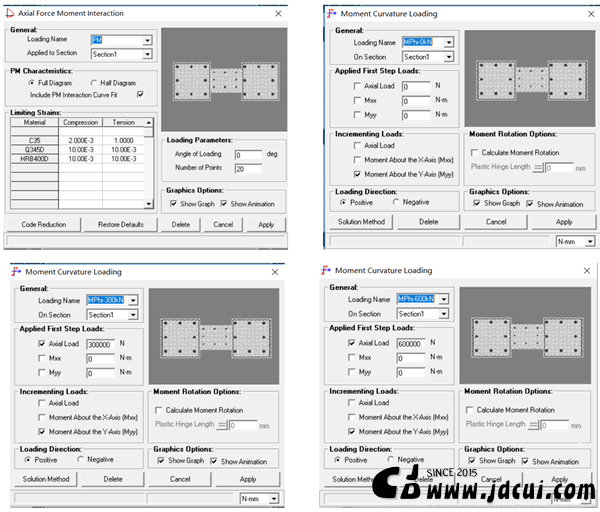

建立工况，包括PM分析，轴力分别为0kN、300kN和600kN的M-phi分析。

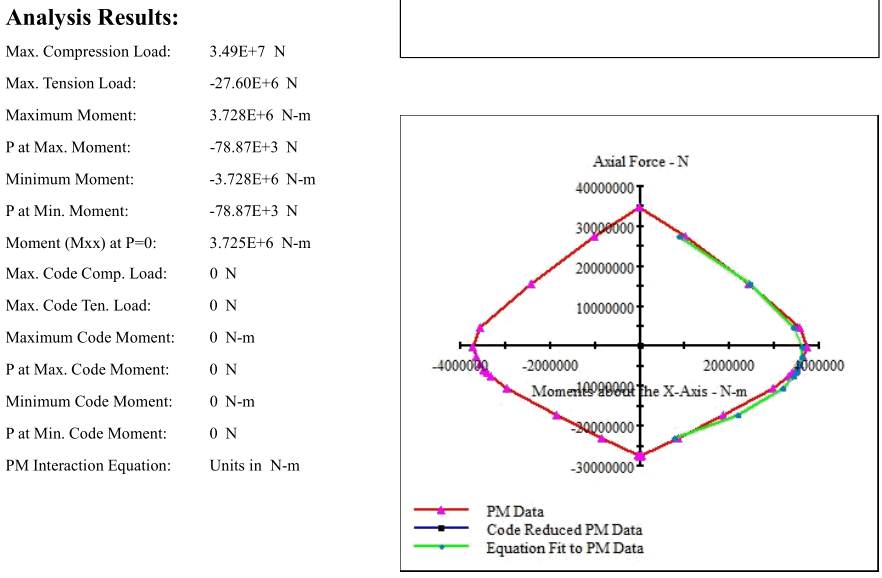

PM分析结果对比
方法一

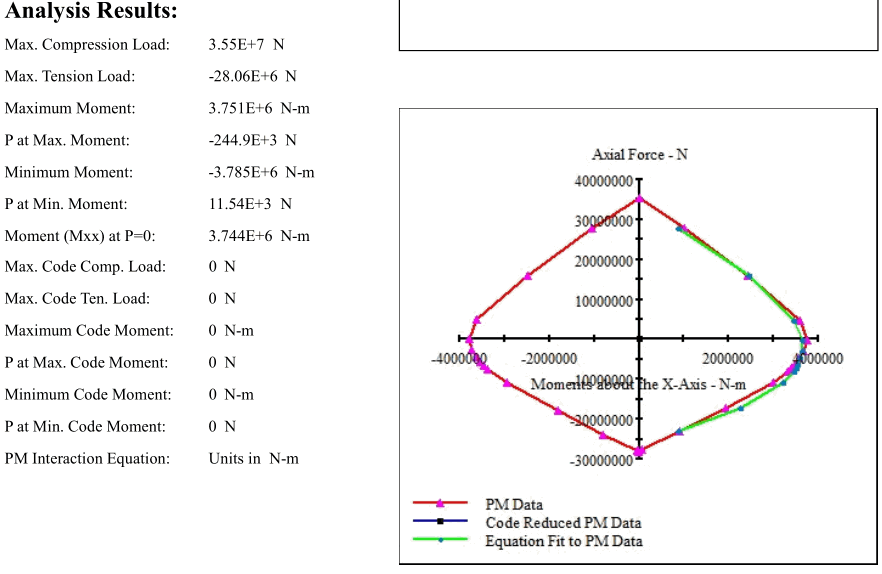

方法二
可以看到，两种方法的结果没有什么差别。
- Mphi分析结果对比分析

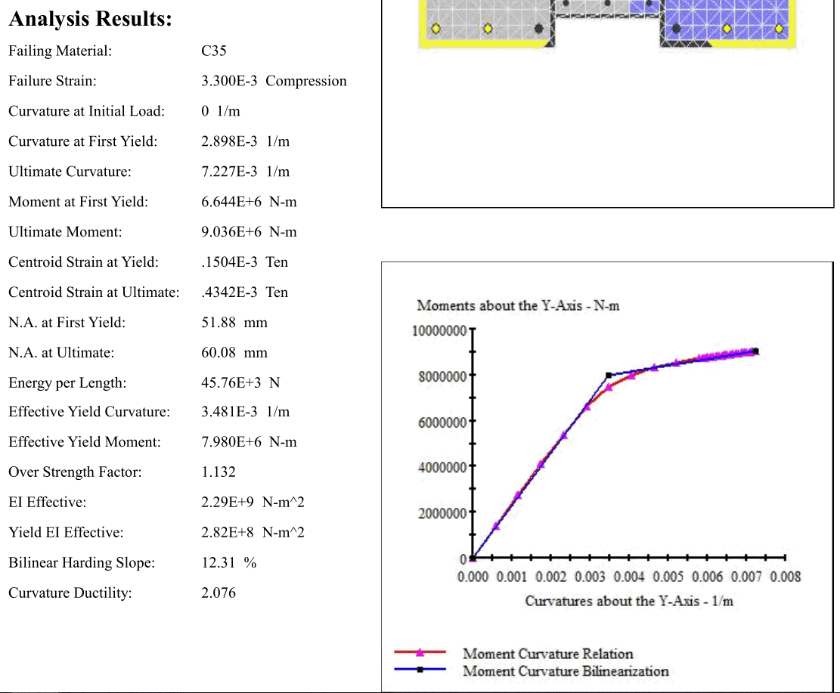

（1）轴力为0
方法1
方法2

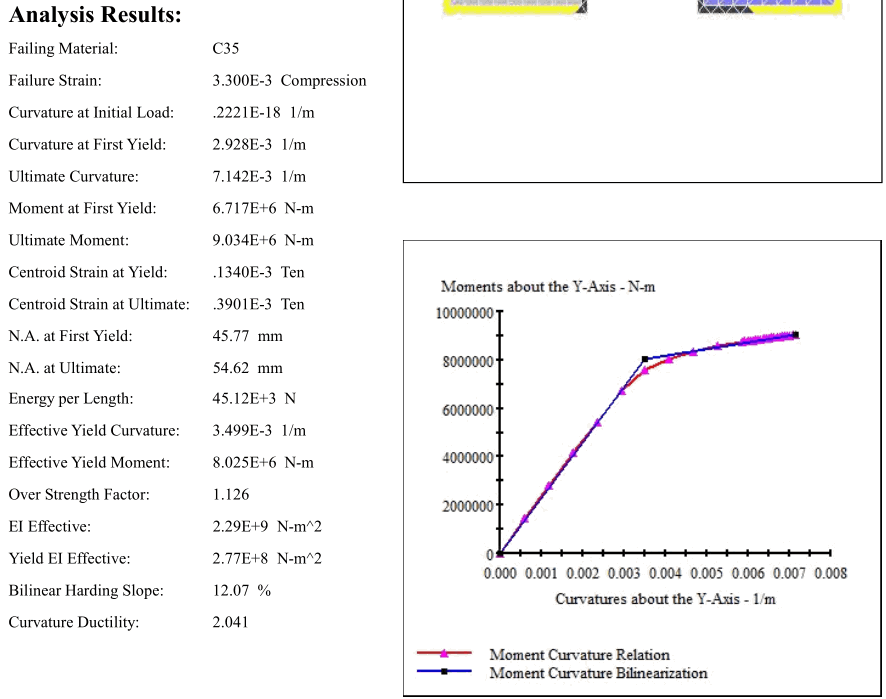

（2）轴力为300kN
方法1

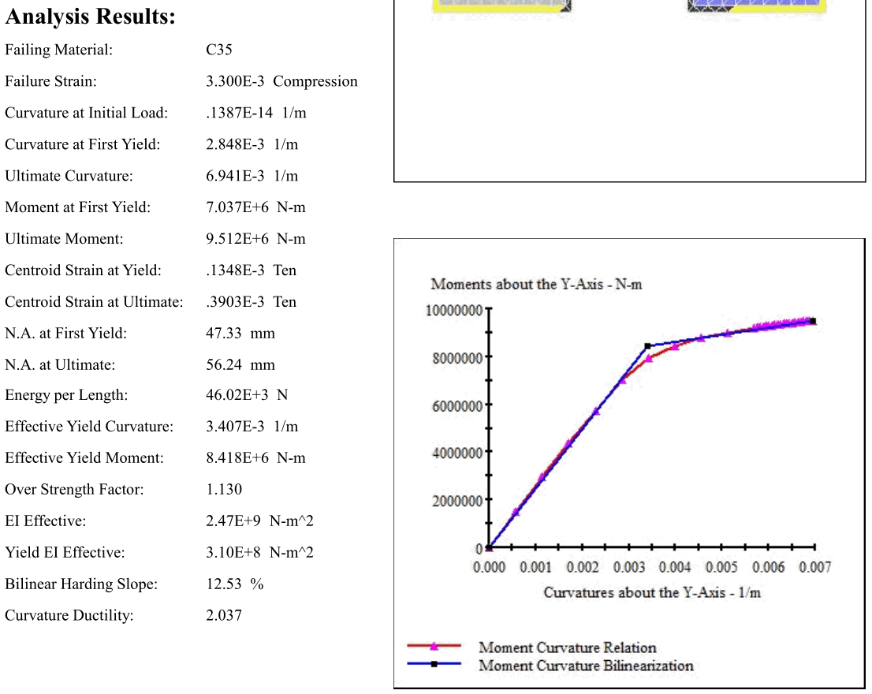

方法2
