[编程][Midas][模型转换] midas Gen节点处理工具(如何避免盈建科斜杆丢失)

程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 基于midas Gen对模型节点处理,避免YJK模型杆件丢失。 PS:不知道你有没有遇到YJK斜杆丢失的问题。 程序界面( Program Interface ) 例子( Example ) 处理前,构件丢失。 处理完后,构件不再丢失。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the …

[ABAQUS][Midas][FEM] Modal Analysis of Steel Box Beam [钢箱梁的模态分析]

Modal Analysis of Steel Box Beam [钢箱梁的模态分析] 【1】Midas Gen model 【2】Midas2Abaqus Model 【3】Abaqus Model 【4】Midas Gen Results (1) Mode 1 (2) Mode 2 (3) Mode 3 【5】Abaqus Results (1) Mode …

[Midas Gen][结构分析] Midas Gen中基底反力的统计

(别急,马上就更新。。。。。)   注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a “thumbs up“ rating …

[Midas Gen][结构分析] 带加劲肋钢板有限元分析

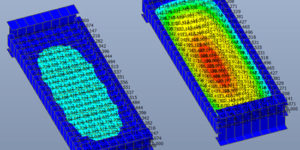

工字型钢为主梁,槽钢为铰接次梁,铺设钢板,钢板铰接支撑在钢梁上。左模型钢板底设置角钢加劲肋,间距500mm,右模型为纯钢板。整个结构尺寸为1000mmx2800mm,钢板施加竖向均布荷载。 整体模型 钢梁 钢板竖向位移 (左模型,角钢的最大竖向位移为2mm,最大相对位移为1.5mm,角钢挠度为 1/(1.5/1000)=1/666;钢板的最大竖向位移为2.2mm,分布于跨中,最大相对位移为0.3mm,相应的挠度为1/(0.3/500)=1/1666;右模型:跨中位移最大,最大竖向位移为17.4mm,最大相对位移为17mm,相应的板的挠度为 1/(17/1000)=1/58。) 钢板的Von-Mises应力 (左模型:钢板的最大应力为60Mpa,主要集中在角钢端部的局部范围;右模型:钢板的最大应力为83Mpa,主要集中在跨中较大范围。) 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like …

[结构分析][Midas Gen] 主从约束问题笔记

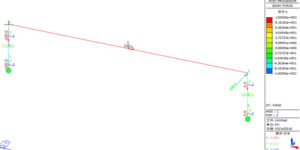

工程笔记: 上图,三个支座,定义主从约束,将力传到结构顶。定义主从约束必须注意根据结构的实际情况,绑定合理的从节点。否则会影响力的传递。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a “thumbs up“ rating …

[软件][Midas] Midas Gen 刚性连接主从节点约束测试

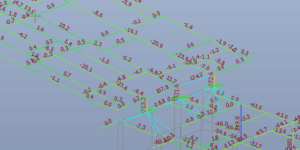

 Midas刚性连接主从节点约束测试。 模型 单元剪力 单元扭矩 注意:定义了刚性束缚的点,不要再定义其他约束条件。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give …

[结构分析]Midas Gen 风洞荷载的施加

[结构分析]Midas Gen 风洞荷载的施加,来源于www.jdcui.com, 崔济东,崔济东博士。Midas Gen中风洞荷载可以通过风荷载工况的附加荷载进行施加。若通过这种方式施加,则必须首先定义楼层属性,风荷载将直接施加到相应的楼层。但如果模型较为复杂,比如存在多塔,则楼层划分可能十分复杂。
