[Midas Gen][结构分析] 带加劲肋钢板有限元分析

工字型钢为主梁,槽钢为铰接次梁,铺设钢板,钢板铰接支撑在钢梁上。左模型钢板底设置角钢加劲肋,间距500mm,右模型为纯钢板。整个结构尺寸为1000mmx2800mm,钢板施加竖向均布荷载。

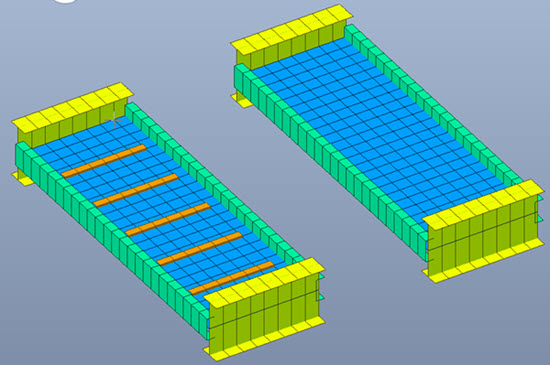

整体模型

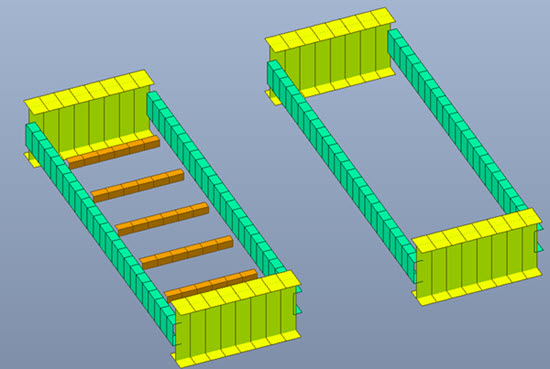

钢梁

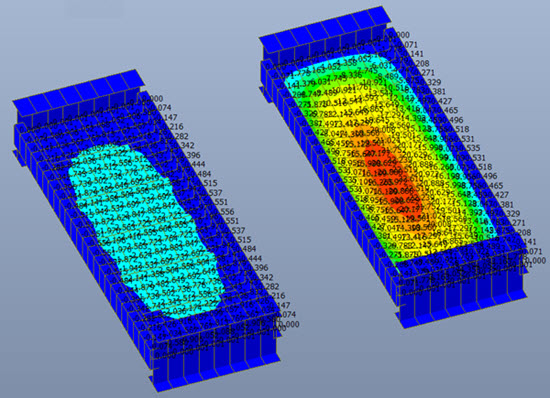

钢板竖向位移

(左模型,角钢的最大竖向位移为2mm,最大相对位移为1.5mm,角钢挠度为 1/(1.5/1000)=1/666;钢板的最大竖向位移为2.2mm,分布于跨中,最大相对位移为0.3mm,相应的挠度为1/(0.3/500)=1/1666;右模型:跨中位移最大,最大竖向位移为17.4mm,最大相对位移为17mm,相应的板的挠度为 1/(17/1000)=1/58。

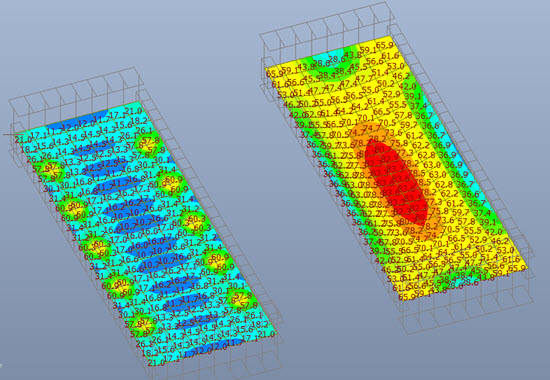

钢板的Von-Mises应力

(左模型:钢板的最大应力为60Mpa,主要集中在角钢端部的局部范围;右模型:钢板的最大应力为83Mpa,主要集中在跨中较大范围。)
