[结构设计][ENGT][超高层] 巨柱拉应力分析(ENGT超高层应用案例10)

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。

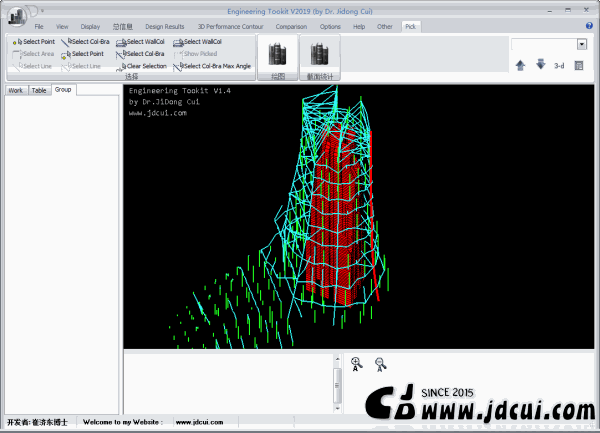

巨柱抗拉分析,通过ENGT可以快速选取指定的构件,获得指定工况的内力,获得相应构件的轴力,并计算构件的抗拉能力。通过这个功能可以快速评估巨柱在各工况下的受拉情况,检查构件是否出现拉力,是什么工况出现拉力,抗拉承载能力是否大于受到的拉力。如下图所示:

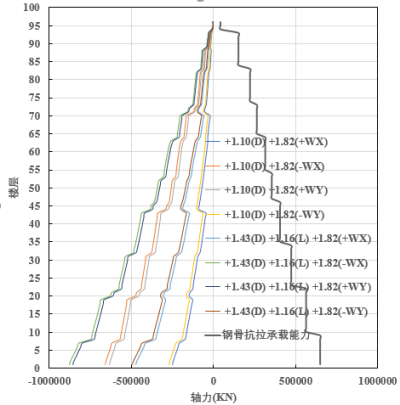

小震抗拉验算

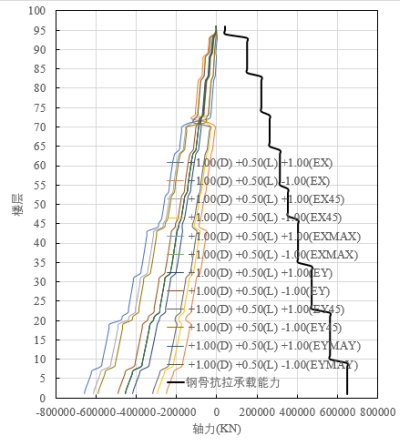

中震不屈服验算

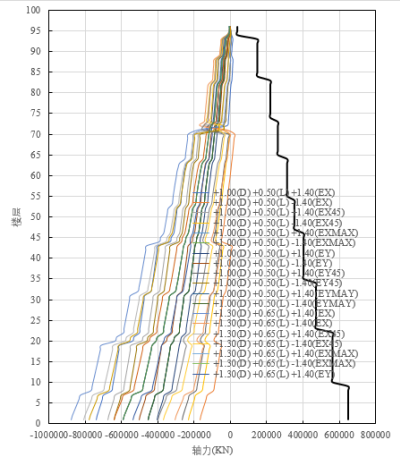

中震弹性验算

可见,小震弹性及中不屈服下,巨柱均未出现拉力,中震不屈服下中上部楼层巨柱出现了拉力,但是拉力远远小于巨柱钢骨的抗拉承载能力。
