[结构设计][概念] 剪力墙开洞要注意

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。

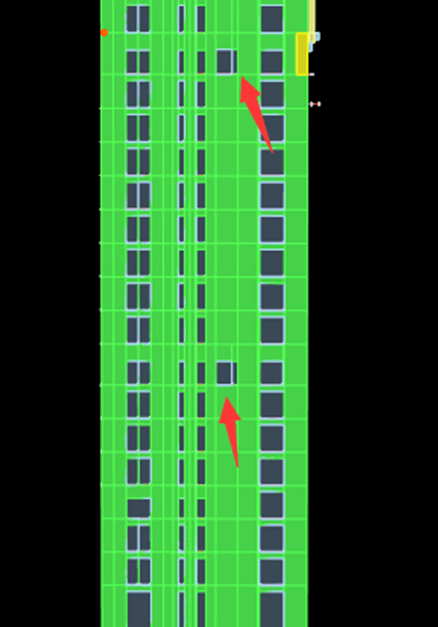

不合理的开洞模式:

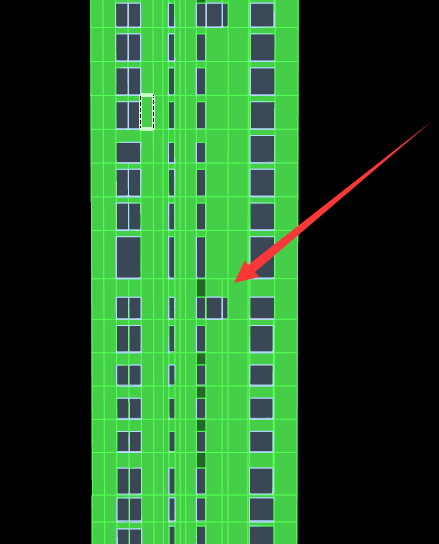

相对合理的开动方式:

PS:

(1)通常情况,连梁是耗能构件,而且在大震作用下也往往先坏。

(2)剪力墙是重要的抗侧力构件及承重构件。必须注意注重剪力墙的竖向传利机制及路径。尽量别用连梁来传递竖向力。更别用连梁来转换大部分剪力墙的竖向压力。

(3)然后你就会理解规范说的。剪力墙洞口的布置,会明显影响剪力墙的力学性能。规则开动,洞口成列、成排布置,能形成明确的墙肢和连梁,应力分布较为规则。

(4)若无法避免错洞,要特别分析薄弱部位,并注意薄弱部位的加强。
