[软件][试验] LoopArea滞回环面积求解器使用步骤

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


滞回环面积求解器见,网址:[Tool][科研][试验] LoopArea: Hysteristic Loop Area Calculator [滞回环面积求解器]

按网友的建议,给个例子。

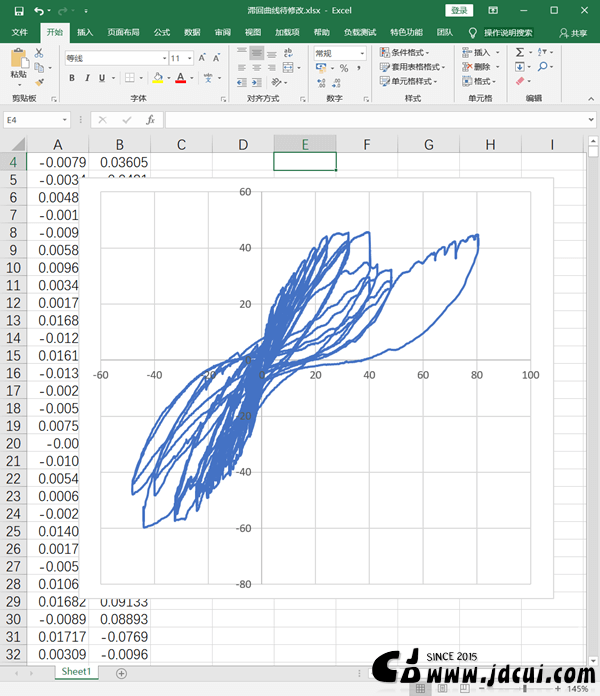

(1)原始的滞回曲线,可以发现,点太密了,因为是机器输出的时间间隔十分小,数据太多。

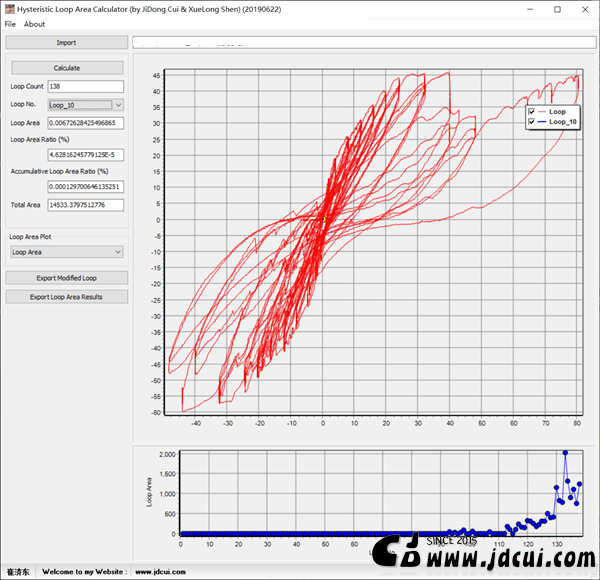

(2)将原始数据导入,并点击原酸,可见数据十分波动,滞回环的划分也不正确,因为在变形很小、力很小的时候数据波动十分大,导致很多离散数据。

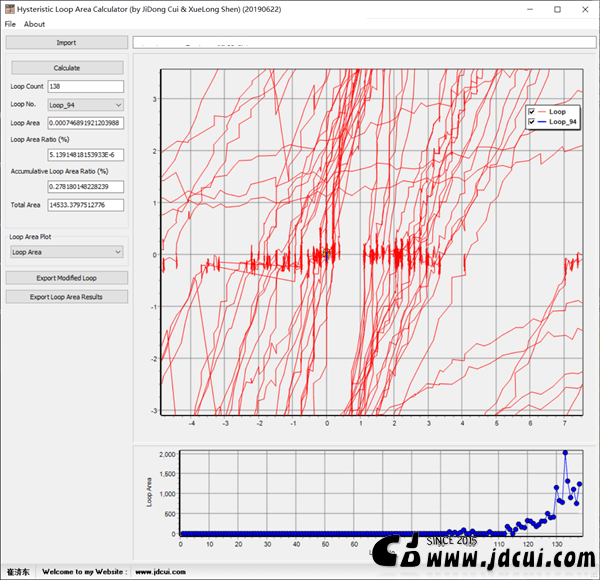

(3)局部放大可见数据的离散,因此需要对原始数据进行处理。

(4)将原始数据,隔30行取一次,并结合HLA软件导出的修正后的滞回曲线进行局部处理后再导入,可见这个时候软件划分滞回环正确了。

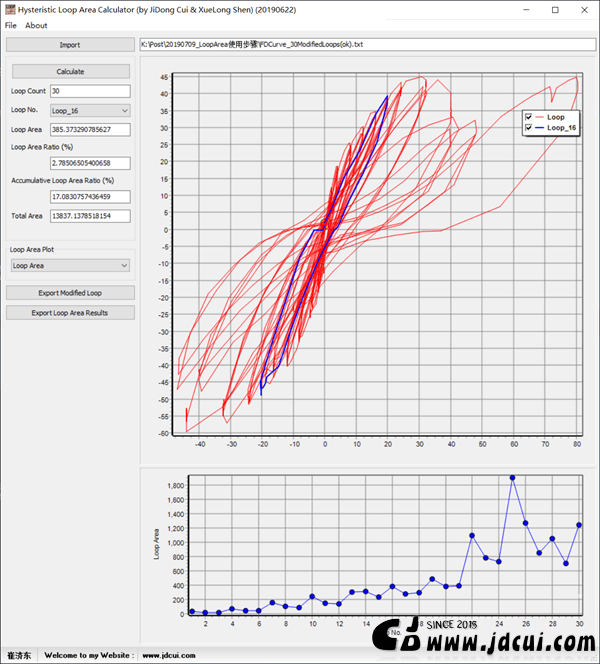

(5)滚动下拉菜单可以看见各个滞回环的形状及滞回环的面积

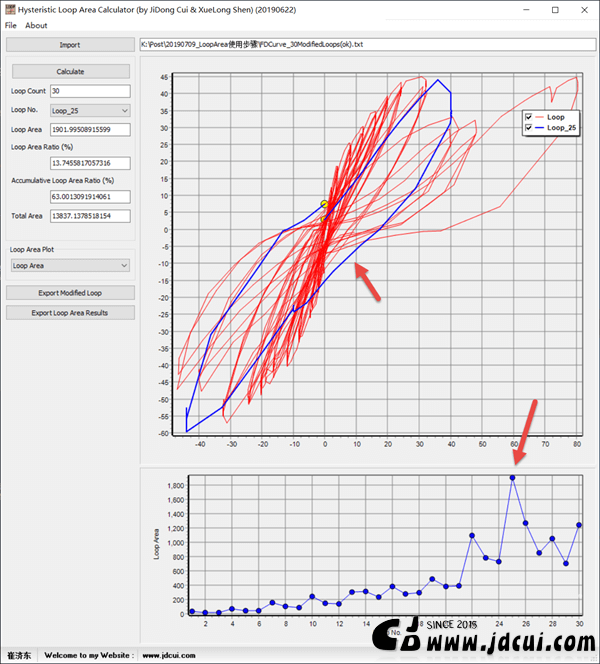

(6)从滞回环曲线及面积曲线可见,第25个滞回环面积最大。

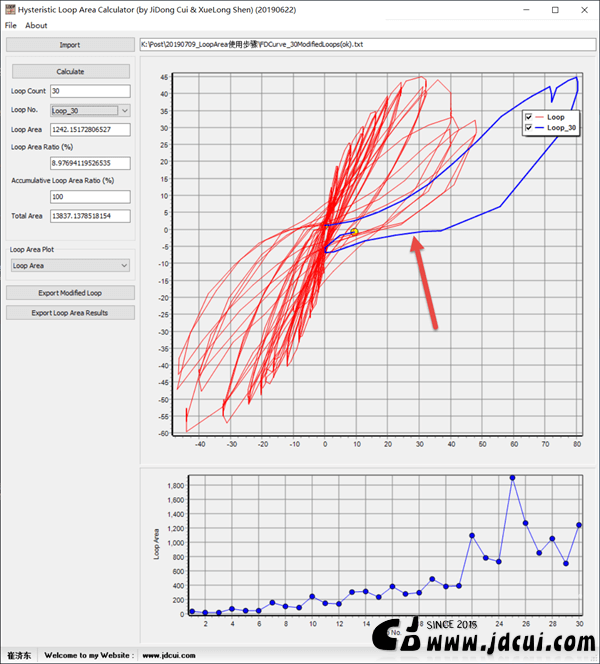

(7)也可看到最后一圈不是一个完整的滞回圈,试验结束了。
