[地震工程][动力学] 不同方法计算单自由度体系(SDOF)地震作用的对比分析(算例检验基本概念)

实干、实践、积累、思考、创新


检验基本理论及基本概念,单自由度地震作用计算的算例对比。

感谢 师弟 符东龙 整理资料。

  • 算例信息(Model Information

设计一个单自由度模型,结构周期控制在 1s,选取一组地震波,阻尼比考虑 5%和 30%,。用 ETABS
做以下分析。

(1) Mode1:直接输入地震波进行直接积分时程分析

(2) Mode2:直接输入地震波进行模态时程分析

(3) Mode3:直接输入地震波的反应谱(地震波的反应谱可以用 SPECTR 计算,计算时候周期间隔可
以取密一点,比如 0.01s),进行振型分解反应谱法分析。如以下是用 SPECTR 计算的 ChiChi.dat
的地震波的反应谱,后续也可以用 ChiChi.dat 这条地震波来计算。

(4) Mode4: 根据结构周期及地震波的反应谱,查反应谱值,获得模型的基底剪力顶点位移

采用的地震波:

  • 任务(Task

(1) 阻尼比考虑 5%和 30%两种进行计算。提取模型 1、模型 2 的剪力时程、模型 3 的剪力,根据周
期查自己查反应谱得到的剪力(模型 4),并 4 者对比。列出相关的图及汇总表。

(2) 阻尼比考虑 5%和 30%两种进行计算。提取模型 1、模型 2 的定点位移时程、模型 3 的位移,根
据周期查自己查反应谱得到的位移(模型 4),并 4 者对比。列出相关的图及汇总表。

  • 结果(Results

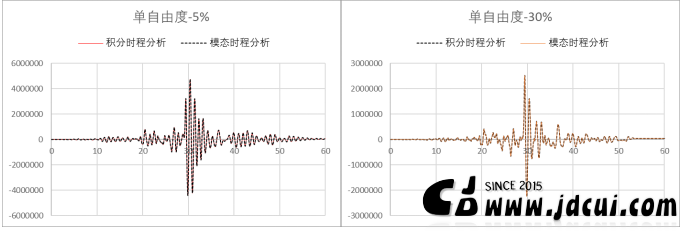

(1) 剪力对比  Base Force

Base Force

Peak Base Force

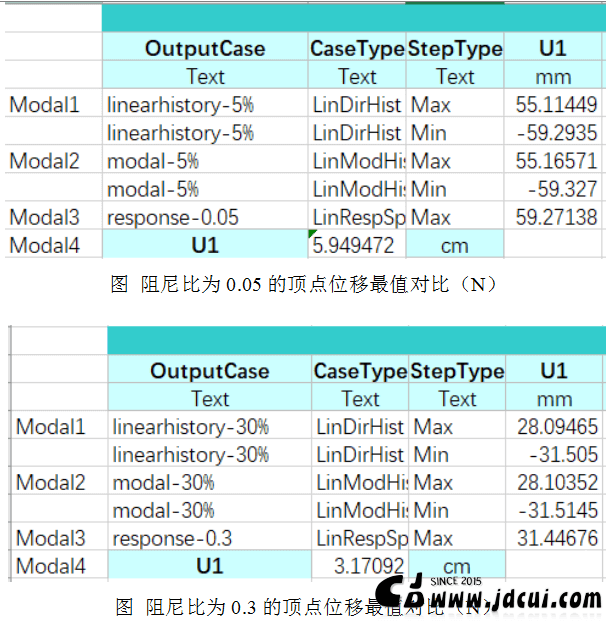

(2) 位移对比  Base Force

PS. 仔细对比,校核你的概念。挺有意思的。


3 0
