[结构设计][盈建科] 重力二阶效应(P-Delta效应)对结构的影响(实际算例对比)

坚持实干、积累、思考,创新。


实际模型,算例为某7度区超高层(500m),进行考虑与不考虑P-DELTA效应的结构计算对比,简要对比结果如下。

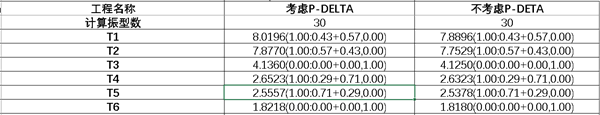

  • 周期 [Period]

从周期结果看,考虑P-DETA后,结构刚度变弱,周期变长。这个可直接理解。

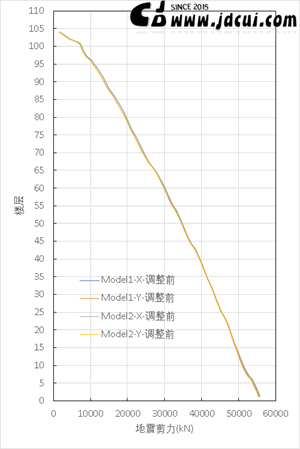

  • 地震剪力(剪重比调整前) [Seismic Shear Force before adjustment]

如下图,考虑P-DATA前后,地震剪力差异没有太大。造成这种现象的主要原因是因为,结构基本周期大于6s,而6s后规范反应谱按拉平的方式处理,因此地震力影响不大。实际考虑P-DELTA效应后,结构周期变长,一般情况,地震力会减小。

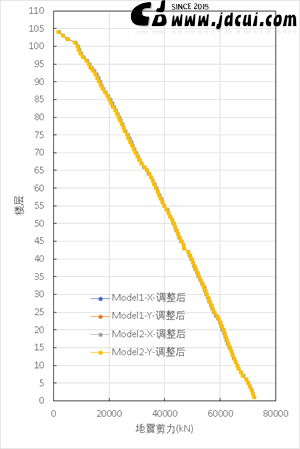

  • 地震剪力(剪重比调整后) [Seismic Shear Force after adjustment]

如下图,考虑P-DATA前后,地震剪力差异没有太大。原因已在前面表述。

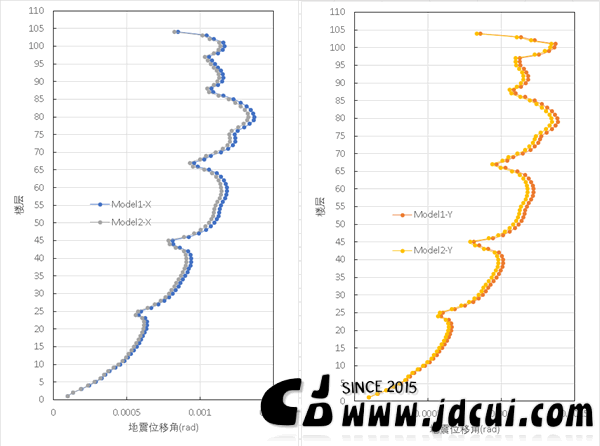

  • 地震位移角 [Story drift under seismic load]

对于该结构,由于考虑P-DELTA前后地震力变化不大,而考虑P-DELTA后,刚度减弱,因此,在相同的地震力作用下,考虑P-DETA效应的地震位移角更大。

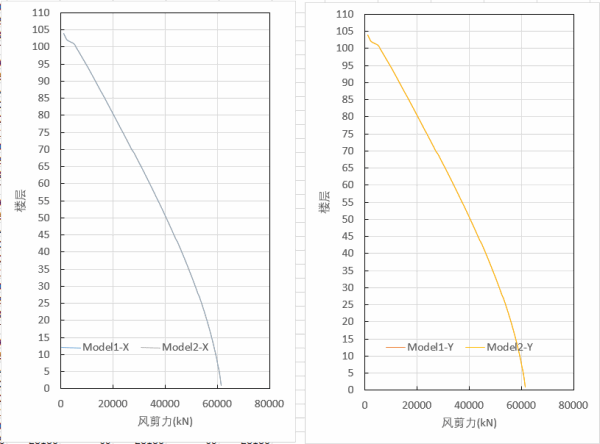

  • 风荷载 [Wind Load]

如下图,考虑P-DATA前后,风剪力相差不大。

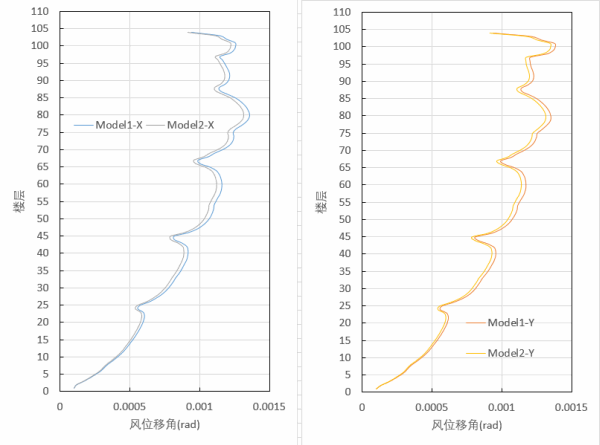

  • 风位移角 [Story drift under wind load]

考虑P-DATA后,风位移角增大。
