[结构设计][Abaqus][大震弹塑性] 梁端部出铰?跨中出铰?注意梁的破坏模式

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


一个有趣的问题,大震弹塑性发现,大跨梁跨跨中及端部均出铰。端部出铰还说得过去,跨中出铰就无法接受了。

看看是什么原因,发现楼板损伤也有个明显规律,跨中受压损伤严重,咦,支座两端是无受压损伤!!

显然支座两端板主要受拉,跨中板受压了。

再看看弹性分析结果,发现大跨梁端部应力比超了,而跨中的用力其实很低的啊!!!为何大震下会超呢。

稍微想一下,嗯,问题基本知道了,显然是受力模式发生了变化。弹塑性模型下,梁两端先出铰,然后力往梁的跨中传递,接着跨中抗弯也超了!!

就是梁从两端固接,变成了铰接,跨中弯矩显著正大了。所以这个要注意了,对于重要的梁。

从这个简单例子可以发现,有些东西在弹塑性模型比较容易观察到,在弹性模型不一定能直接看到。

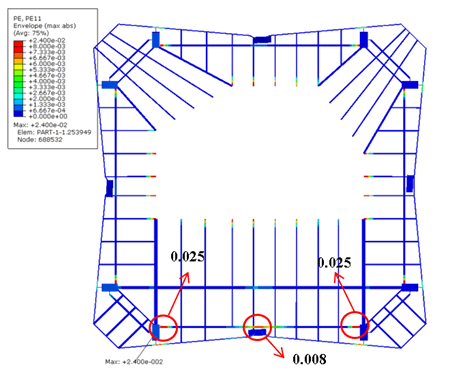

【钢梁塑性应变】

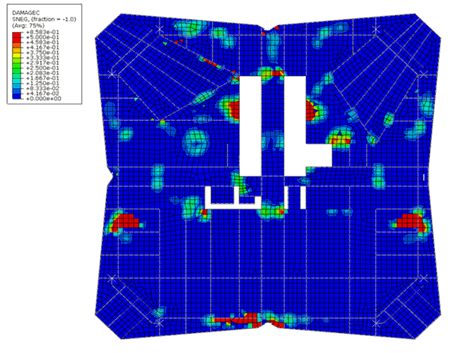

【楼板受压损伤】

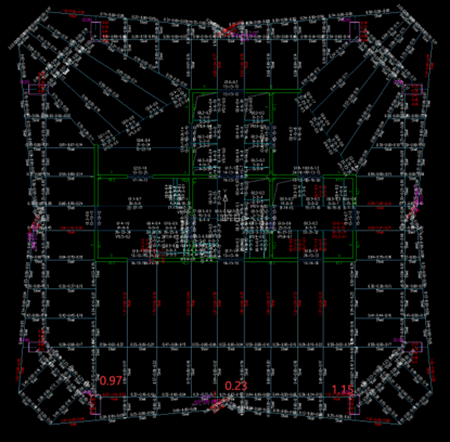

【钢梁弹性设计应力比】
