[参数化][Rhino][XTRACT] 用Rhino也可以玩XTRACT截面分析

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


来自小伙伴 王雨州 的分享

用Rhino玩XTRACT截面分析,起因在于项目中需要批量用Xtract分析几个柱截面,看崔博的博客学了点东西,于是打算来水一篇怎么用GH来做。事情也不是太困难,相当于把Xtract的*.sec文件重新用GH包装一遍,由于急用,也没有打算继续细化一些UI了。

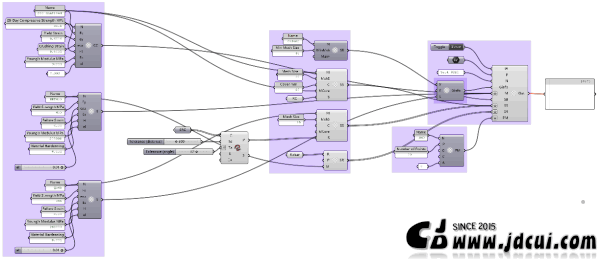

GH 定义

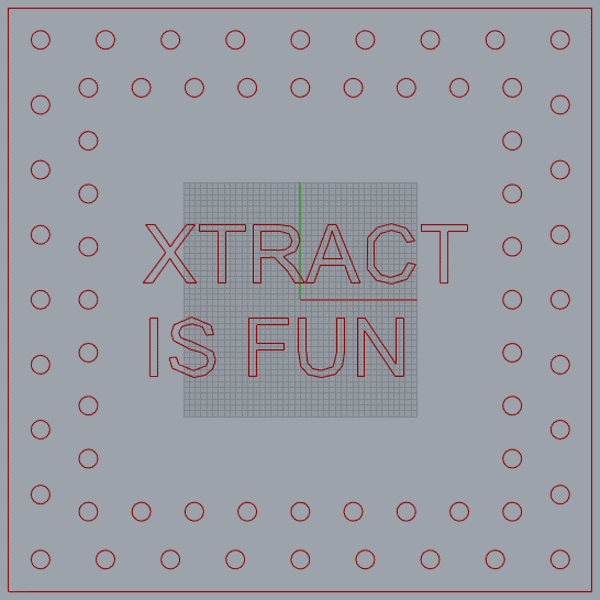

Rhino中定义截面

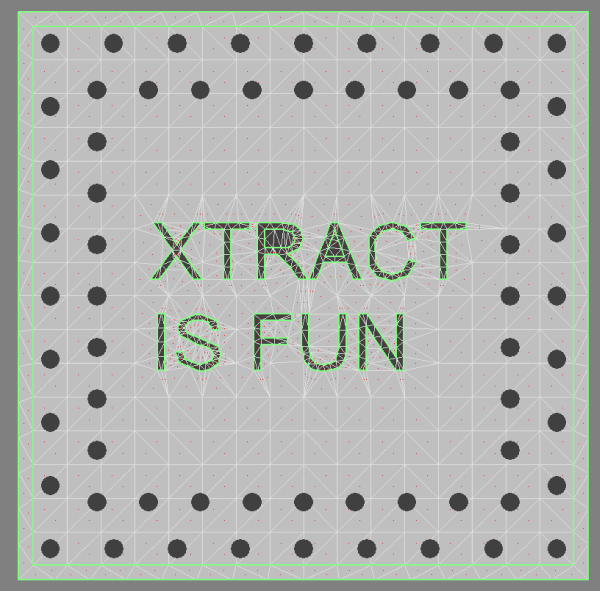

导入XTRACT

设置参数,运行分析,输出Xtract结果,另外我不太懂OriginLab,捣鼓了很久发现真难啊,各种参数也不知道怎么设置,不知道如何才能画出一个好看的PMM屈服面,无奈只好继续上GH生成PMM屈服面,效果还行。

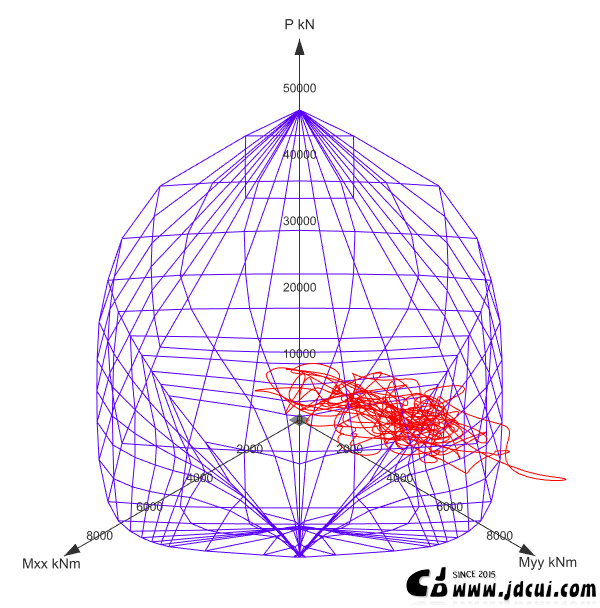

PMM屈服面以及对应的杆件内力时程

4 0
