[钢结构][软件] 格构柱缀条布置方案力学概念测算对比 (Lace Bar Arrangement Patterns in Steel Lattice Column)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


缀板格构柱通常看成刚架分析,柱分肢看成压弯构件。

缀条格构柱通常按桁架分析,柱分肢只受轴心压力。

以下是6种缀条布置方案及其受力分析。

方案1:不带横缀条的单斜缀条体系。

方案2:带横缀条的单斜缀条体系。

方案3:不带横缀条的双斜缀条体系。

方案4:带横缀条的双斜缀条体系。

方案5:带横缀条,斜缀条朝一个方向倾斜(斜缀条不连续)。

方案6:带横缀条,斜缀以柱中为分界,上下斜缀条方向不同(斜缀条仅在中点不连续)。

从分析结果可见:

(1)缀条用truss模拟,即便竖向力在顶部均匀施加到两柱分肢,柱分肢也不可能仅受轴力,同样会受弯矩及剪力。

(2)方案1级方案2相对最简便

(3)方案3是方案1的加强。

(4)方案4是方案3基础上加上横缀条,由于横缀条的影响,在受到竖向力的情况下,柱身压缩,横缀条约束斜缀条的变形,斜缀条产生的额外轴力最大。

(5)方案5在竖向向力下产生的斜向位移最大,不利。

(6)由于方案5、方案6斜缀条是不连续的,由节点受力平衡,在剪力作用下,横缀条必然受力,承担抗剪。

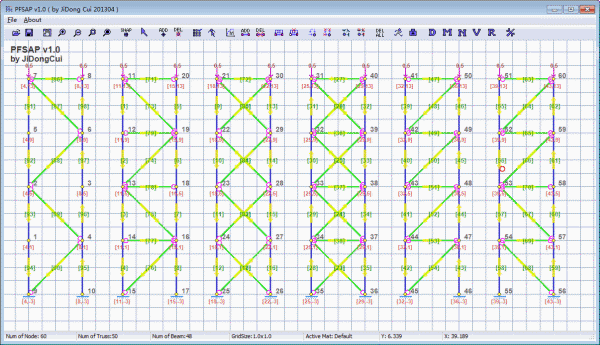

缀条布置

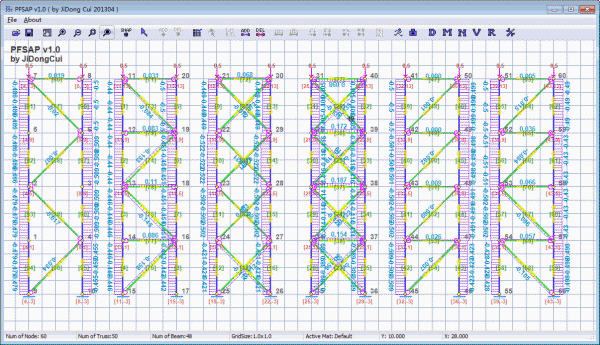

轴力

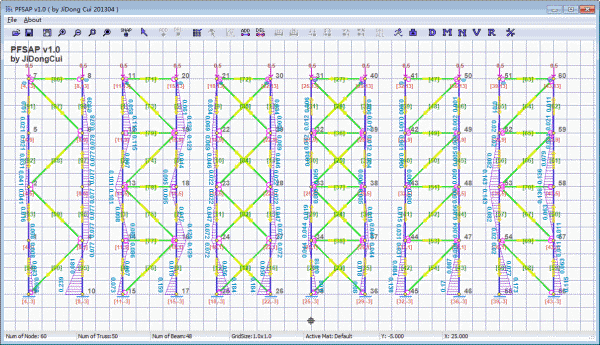

剪力

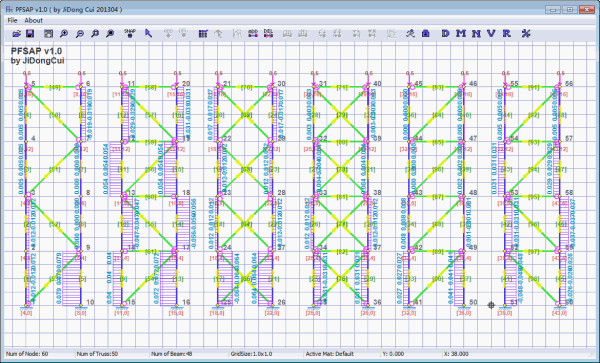

弯矩

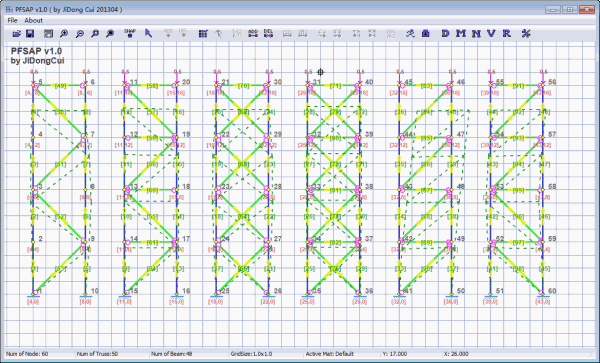

变形


2 0
