[参数化][笔记] 采光顶参数化建模分析案例 [Rhino/Grasshopper/Midas Gen]

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


来自小伙伴 张俊毫 的参数化建模分享。

这是之前做过的一个类似的项目,此次对其进行精简处理,使生成逻辑更加清晰有条理,以便有利于参数化入门、初级水平读者的阅读。以下根据采光顶的生成逻辑,分成几部分进行讲述:

1.设置采光顶的整体控制参数,即控制采光顶整体定位参数“采光顶中心”,采光顶的体量参数“采光顶直径D”和“采光顶高H”,采光顶外观参数“花瓣宽度W”。

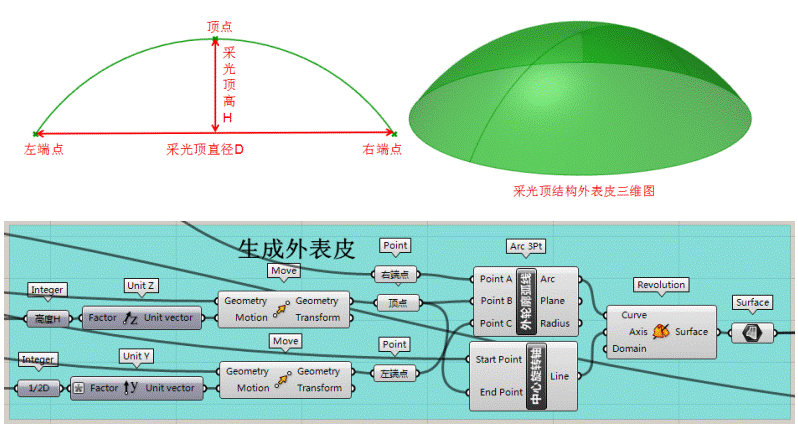

2.设置通过采光顶底板圆上的左、右端点及顶点三点生成采光顶外轮廓弧线,将弧线绕中心轴旋转360°可生成采光顶外表皮(此处为结构外表皮)。

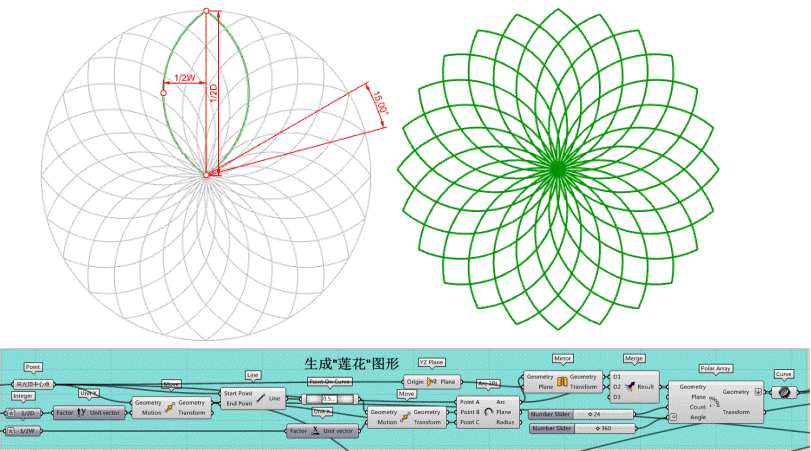

3.通过如图所示三个点画弧线,并将此弧线镜像形成一个“花瓣”,并通过环形阵列每隔15°生成一个花瓣,这样就获得了一个莲花形的图形。

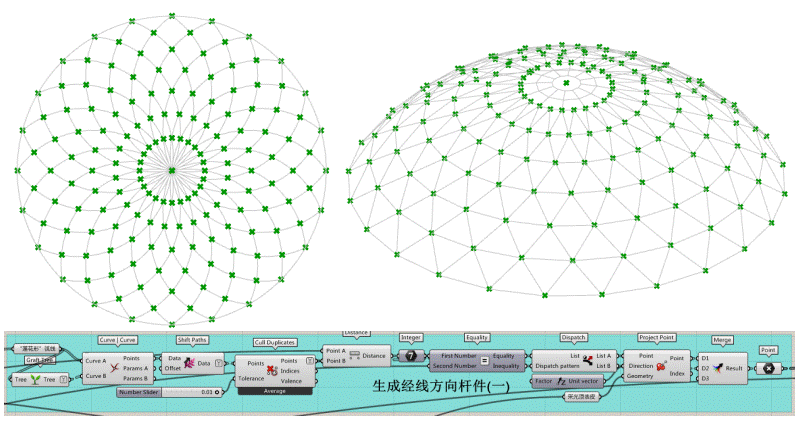

4.(1)求得“花瓣弧线”各个交点,并把交点投影到采光顶外表皮上,可获得经线、纬线方向的杆件节点。

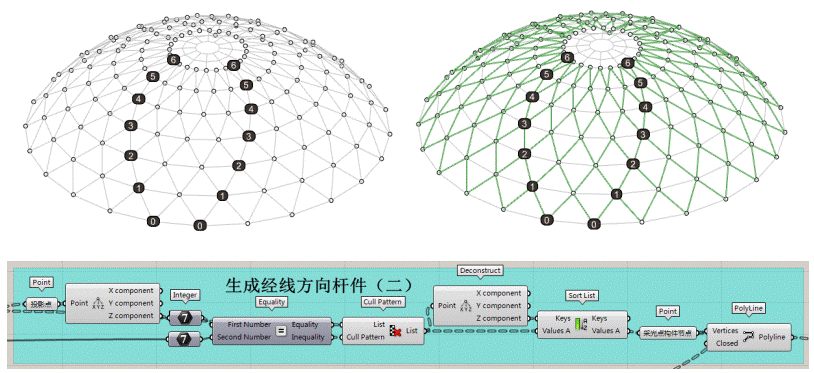

(2)删除中心最高点和重复的点,并通过数据处理,使每组数据的点按标高进行排列,通过每组点生成多段线,即得经线方向杆件。

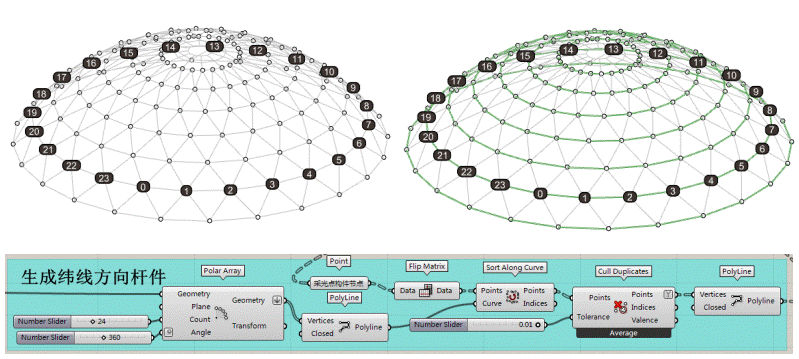

5.将经线方向上的点进行数据翻转处理(Flip Matrix),删除重合的点,并将点按照圆周顺序排列,连接每组点即可得到纬线方向的杆件。

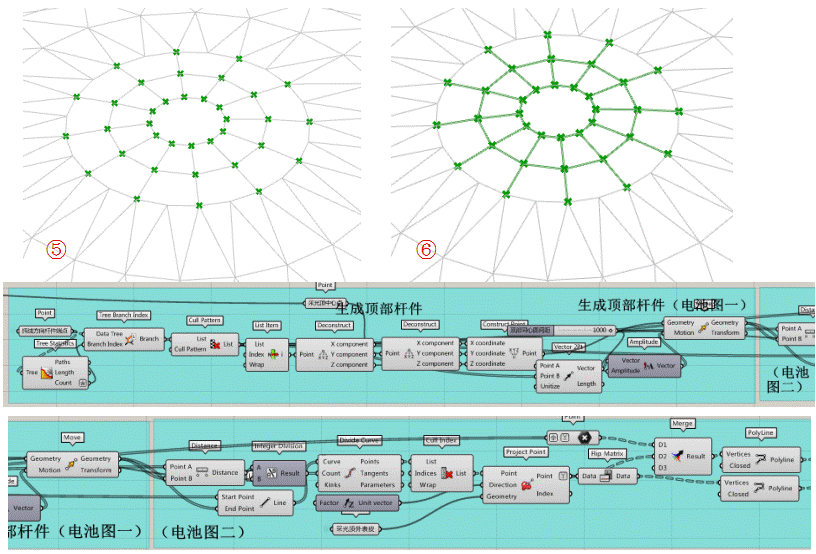

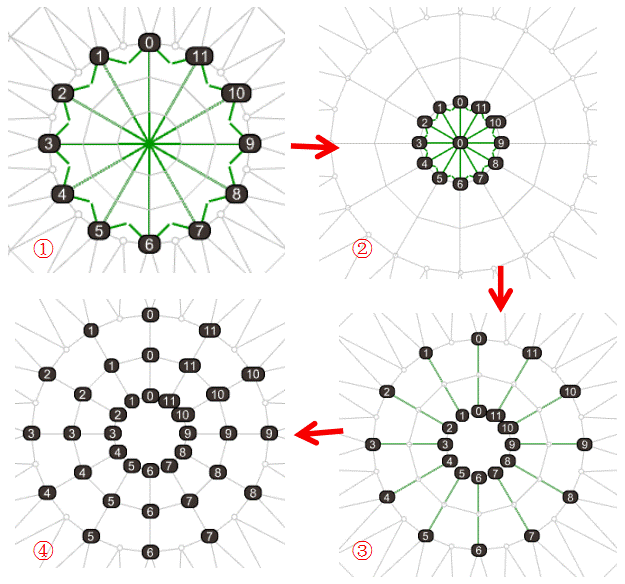

6.运用Tree Branch Index电池获取纬线方向上的点中标高最高的一组,再对这组数据用Cull Pattern电池每隔一个点删除一个点,得到A组点,创建与此A组点标高相同的采光顶中心O,将O点与A组点连接创建向量(相邻两个向量夹角30°),将0点沿向量移动距离L,获得B组点,连接B组点可的顶部构件的同心多边形的内多边。将A、B组点一一对应连接得到一组射线,取射线的等分点(C组点),控制两个等分点的间距不小L,并将B、C组点投影到采光顶外表皮,可得B’、C’组点。这样A、B’、C’就是顶部构件全部控制点,生成杆件的方法可参照经、纬线方向杆件的生成方法。

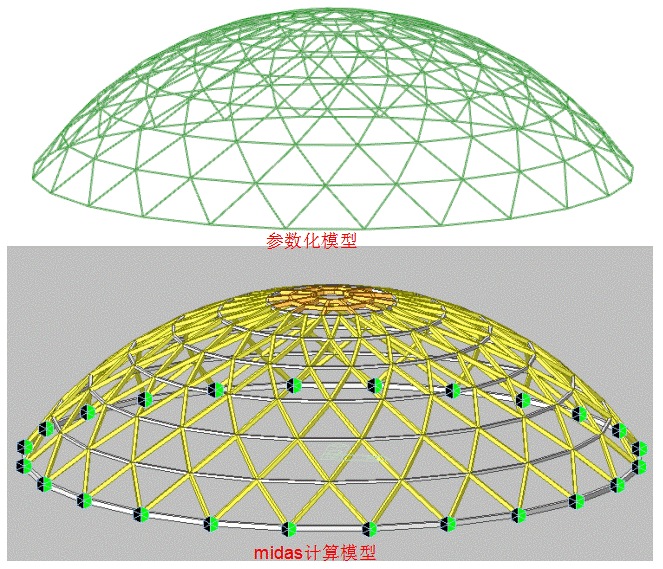

7.完成的整体参数化模型如下,可以导入midas计算软件进行结构计算啦!

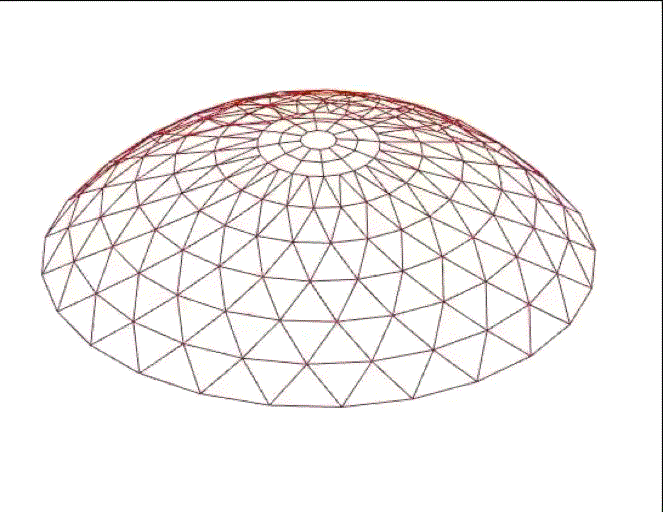

最后看看动图演示:
