[YJK][动力学] 逐步加大结构宽度结构周期的变化算例测算

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。

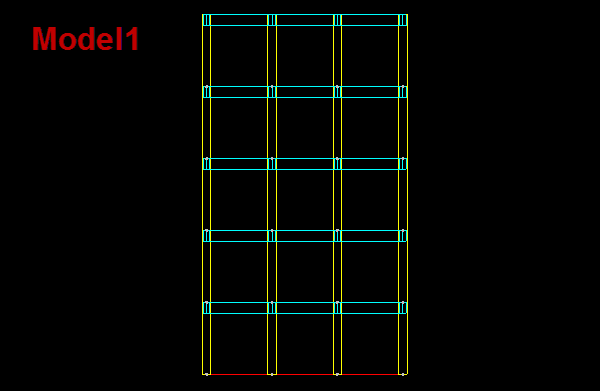

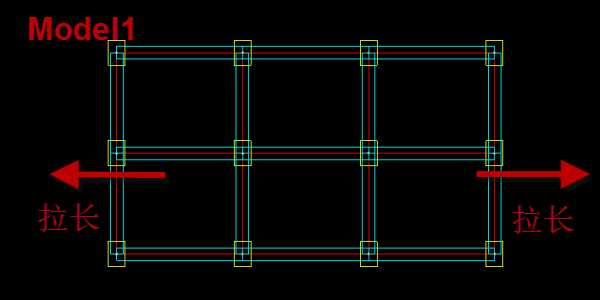

测算10组模型,模型1为2*3网格的5层框架结构,第一周期为X向平动,第二周期为Y向平动,第三周期为扭转。

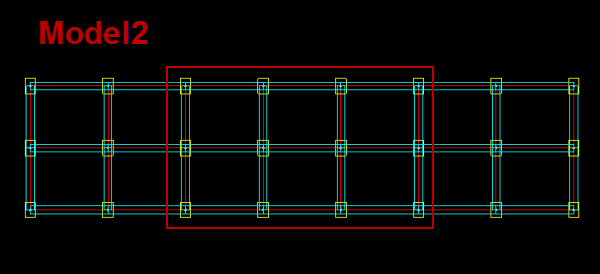

模型2~模型10,由模型1沿X向不断拉长形成,层数不变。

看看往两端加宽结构的各周期如何变化。

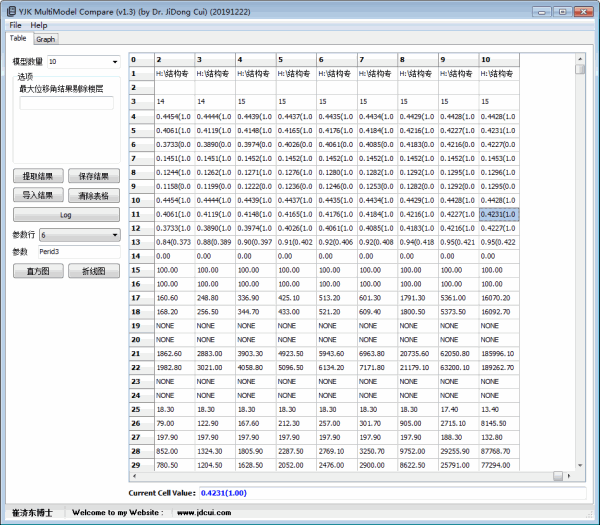

采用YJK MultiModel Compare提取各模型的结果。

绘制各模型的周期变化曲线。

第一周期 X向平动

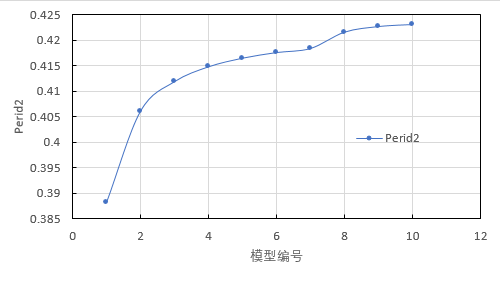

第二周期 Y向平动

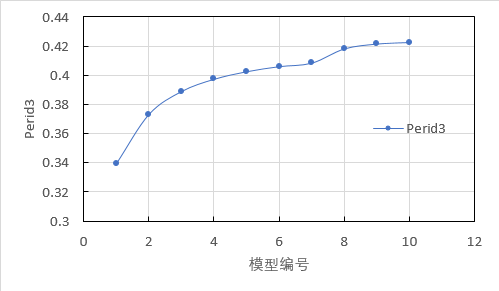

第三周期 扭转

可见,往X向不断加宽,第一周期不断减小,第二周期不断增加,扭转周期不断增加。

为什么会这样?其实 周期的增加或者减小其实与质量、刚度增加的相对比例有关。

这里给出了基本理论解释:[动力学][Structure Dynamics] 线性增加刚度K与质量M下单自由度(SDOF)结构的周期变化
