[优化][编程] 基于SAP2000二次开发的平面桁架优化案例 (Optimization of plane truss structure through secondary development of SAP2000)

实干、实践、积累、思考、创新。

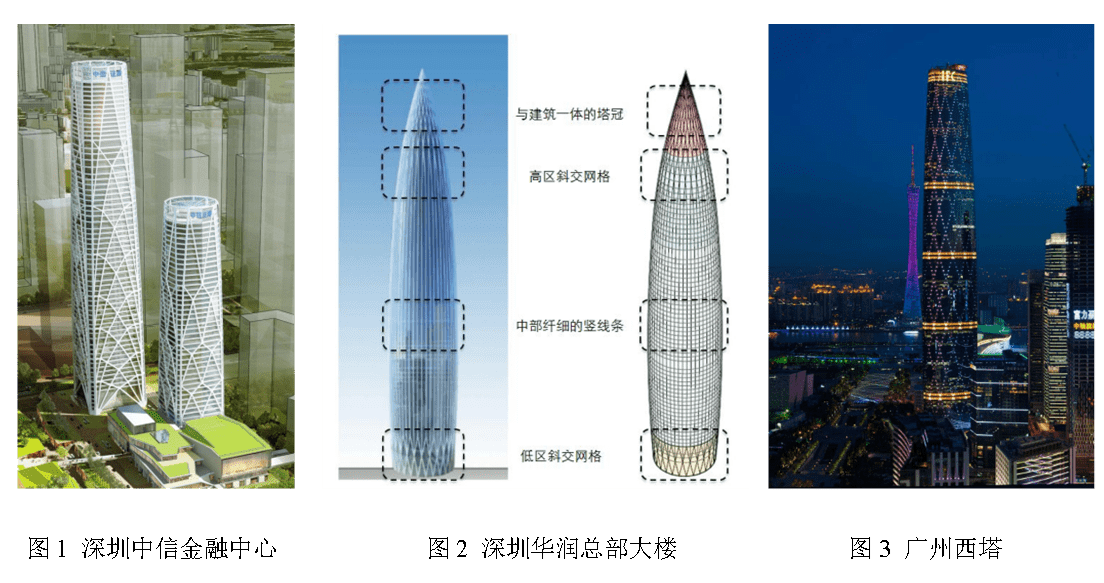

实际超高层工程案例中，外框常采用交叉支撑/交叉网格等形式加强外框刚度以形成强外框体系，例如深圳中信金融中心、深圳华润总部大厦、广州西塔等。为了初步探究交叉支撑点位置对外框刚度影响，基于简化平面模型以及SAP2000二次开发技术，采用枚举法对不同交叉点位置的桁架进行计算，以供参考。

1、平面桁架的简化模型

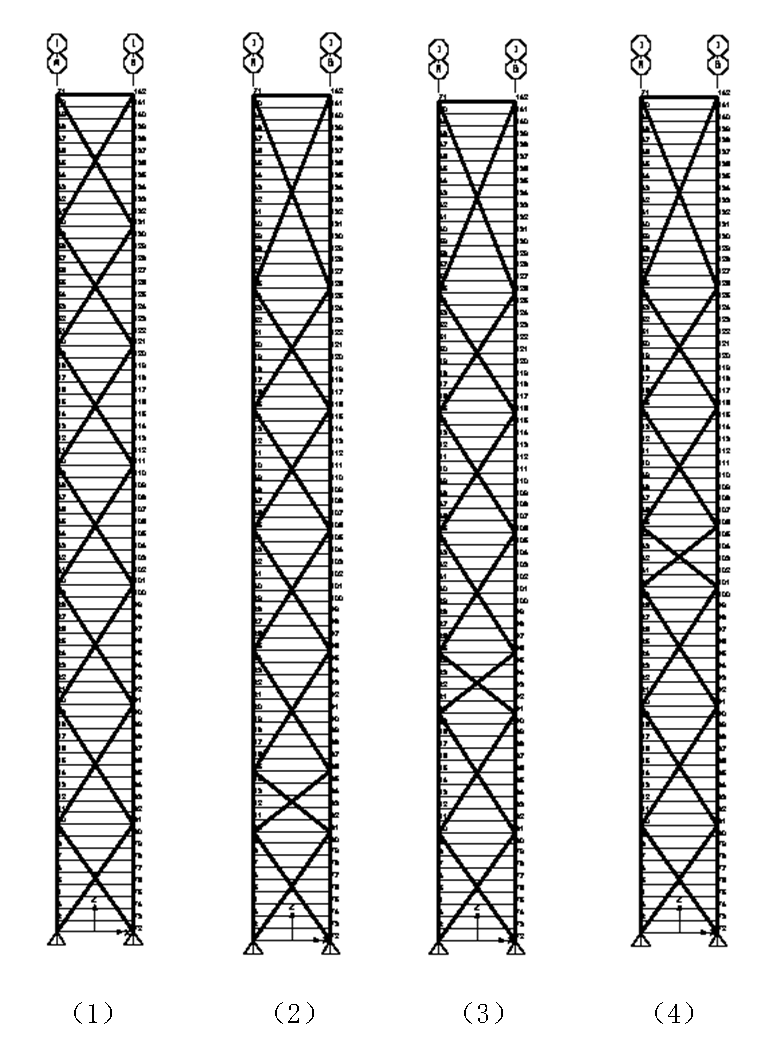

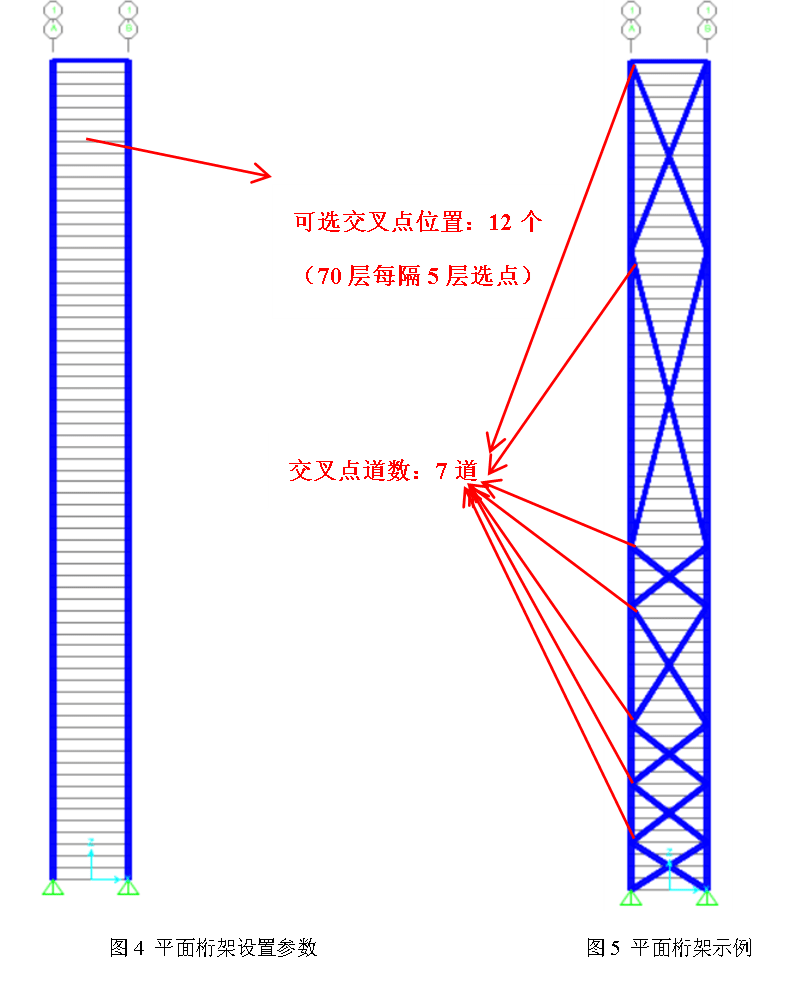

外框交叉支撑通常呈现疏密表现形式，简化模型通过可选交叉点位置大于交叉点道数模拟，各层水平荷载采用某项目指定风荷载。

表平面桁架构件尺寸：

柱	方钢管2000X2000X100X100
梁/支撑	方钢管1200X800X60X60

2、SAP2000二次开发技术+简化模型

SAP2000的API功能是以程序语言的形式与SAP2000相结合,实现建模、分析、结果输入输出的智能化，它使得用户可以通过编译好的程序自动建立、分析模型并获得指定的分析和设计结果，用户可用另一种程序和SAP2000通过API接口相结合实现互动。本文通过SAP2000二次开发技术对所有枚举桁架方案进行内力分析，输出桁架顶点位移，以此作为整体刚度判定标准。
