总结一下两类板的冲切：（1）柱对基础板的冲切（2）柱对楼板的冲切
（1）柱对基础板的冲切

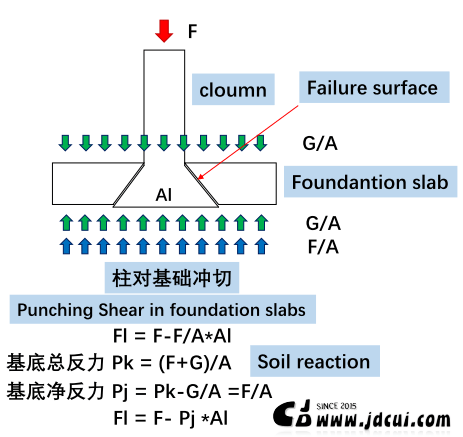

柱对基础板的冲切如下图所示。由图可见，柱对基础板的冲切，本质上是柱上部传来的力F对板的冲切，而G（基础板自身的重力及作用在板的力）是不引起冲切的（这里隐含一个假设G是均匀分布的，其引起的基础反力刚好和作用力抵消），因此，计算冲切的时候，是用柱的力F减去基底净反力（基底总反力减去G引起的部分）。
（2）柱对楼板的冲切

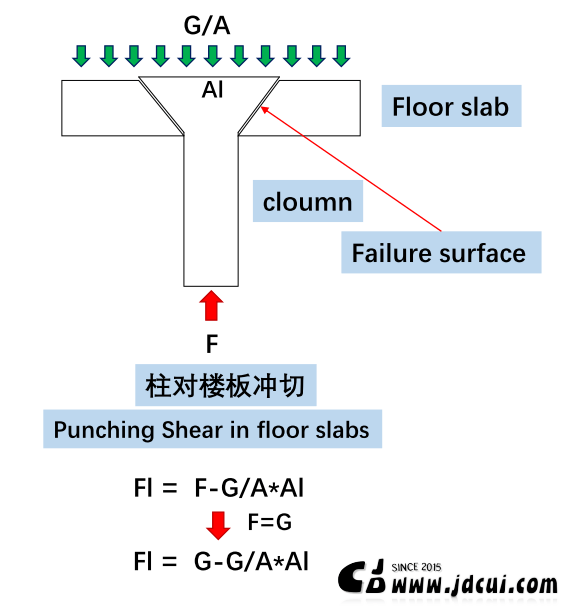

柱对楼板的冲切如下图所示。由图可见，柱对楼板的冲切也是柱的力F冲切楼板，本质上起作用的是板的自重加板上的荷载G，F可理解为反力，因为F和G本质上是静力平衡的。而在柱对基础板的冲切中，板的自重及板上的荷载G是不起作用的。
