[PERFORM-3D] Support Spring 支座弹簧单元建模提示“Too few or too many selected nodes”错误

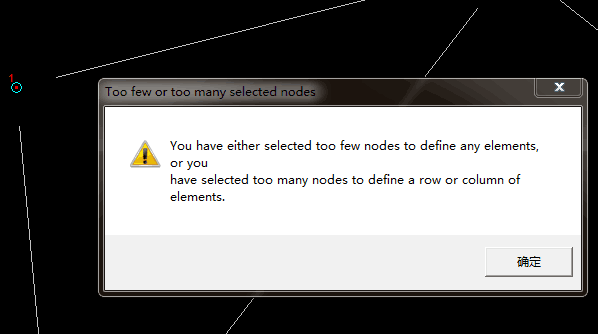

记录一个十分简单的小问题,主要原因是,近日多个读者在阅读《PERFORM-3D原理与实例》一书的第14章( “往复位移角加载模拟的两种方法”)时反映,按书中的介绍采用支座弹簧单元(Support Spring Element)进行往复位移加载的模拟,但在PERFORM3D中建立 支座弹簧单元(Support Spring)时报错,提示建模选择了太多或者太少节点(Too few or too many selected nodes),如 图1 所示。

图1(Figure 1)

奇怪,为何会这样。PERFORM-3D 中,Support Spring 单元只含有一个节点,太简单不过了。 :-)  。 经过测试,发现是在是小伙伴太粗心了,出现这个问题的原因是,这几位读者在建Support Spring单元时,选用了 Straight Line的方式(如 图2 所示),由于Straight Line需要指定两个点,而Support Spring单元又只能选到一个点,因此 Test后边提示报错。

图2(Figure 2)

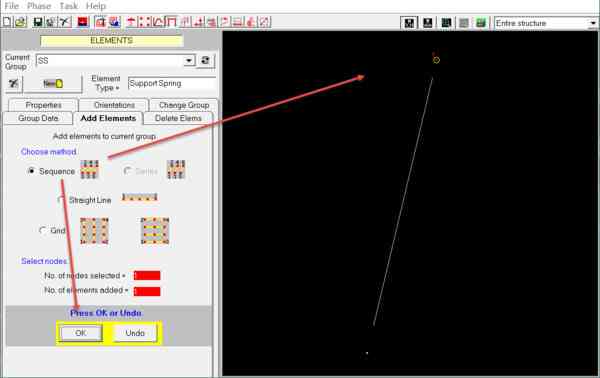

正确的打开方式是,选用Sequence的方式来建模,如 图3 所示,选择一个节点,再 Test 便不会报错。 :cry:

好吧。实在是一个十分简单的问题,由于多个读者都提问,于是我做个记录。希望对遇到这个问题,且又一下子脑筋转不过来的小伙伴有所帮助。

图3(Figure 3)


10 0

  • 注释 ( Comments )

  ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)

  ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

1 thought on “[PERFORM-3D] Support Spring 支座弹簧单元建模提示“Too few or too many selected nodes”错误

  1. llinzexin Reply

    这的确是个粗心问题哈,虽然我也遇到了,只不过用直线方式会有两个弹簧,但是好像对结果影响不大,不过如果结构复杂的话应该会有影响
