[结构][规范][笔记] 《高规》性能设计中的钢-混凝土组合剪力墙受剪截面公式

实干、实践、积累、思考,创新。 记录一下笔记,《高规》JGJ3-2010 3.11节 结构抗震性能设计中,给出了第4性能水准下钢-混凝土组合剪力墙的受剪截面验算公式(3.11.3-5),公式中Aa为剪力墙端部暗柱中型钢的截面面积。 那到底Aa是一端的截面面积还是两端截面面积总和呢?第4章没有给出。 虽然第4章没有给出,但是《高规》第11章“混合结构设计”的钢板混凝土剪力墙的受剪截面公式(11.4.12-5)中可以大概看出,公式(3.11.3-5)中的Aa按道理应该是剪力墙一端所配型钢的截面面积。 我们再看看《组合结构设计规范》JGJ 138-2016中型钢混凝土剪力墙的收件截面公式,可发现形式上与《高规》第11章(11.4.12-5)比较类似,对应的面积Aa1也是剪力墙一端所配型钢的截面面积,但在计算混凝土承担的剪力Vcw时,相关系数不同,比如组合结构规范的Vcw公式中,系数是0.32,且不用考虑构件的承载力抗震调整系数γRE。 可见,不同规范公式有差异,同一本规范公式也有所不同。 相关博文( Related Topics) [01] [工具][软件][规范] 广东省标准《高层建筑混凝土结构设计规范》反应谱计算工具 [02] [结构力学][结构设计] 两端固支梁弯矩为0点距端部的距离 [03] [抗震][结构设计][规范] 非抗震设计情况下混凝土柱的“轴压比”可达多大? [04] [结构设计][动力学] YJK中CQC振型组合地震力的复核 [05] [结构设计][楼梯] 混凝土楼梯施工图笔记 [06] [结构][设计][规范] 关于结构倾覆力矩计算公式的另一种理解 …

[YJK][盈建科][笔记] YJK无法输出数据库文件?

实干、积累、思考、创新。 处理数据,点击导出数据库文件,软件卡住,但最后发现无法导出dtlmodel.ydb及dtlCalc.ydb。 测试好久,发现另外一台电脑是OK的。 检查了软件版本问题,最后发现是因为文件名太长,路径名太长的原因。 相关话题 ( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] [08]. YJK(盈建科)显示截面功能测试 [09]. YJK(盈建科)中的删除功能 [10]. YJK出现构件非常规显示的解决办法 [11]. YJK异形墙的建模 [12]. [编程][工具][结构设计][超限设计]超限报告工具之——【结构整体指标】统计与报告生成软件 …

[笔记][非线性][OpenSees] 多个单轴二折线非线性本构并联后的滞回曲线是什么样子的?

实干、实践、积累、思考、创新。 两个单轴二折线随动强化本构并联叠加后滞回曲线是什么样子的呢?在讨论别的问题的时候突然遇到。一开始以为组合后还是二折线,后面仔细想想发现不对。那还是动手测试吧,看看多个单轴二折线随动强化本构并联叠加后滞回曲线是什么样子? 首先用 OSMatTest ( [Tool][软件] OSMatTest: OpenSees Material Test [OpenSees单轴材料测试工具] )生成几个二折线滞回,如下图所示。 2个二折线本构并联: 3个二折线本构并联: 4个二折线本构并联: 由上面的结果可见:大概率上,多个二折线并联后的滞回曲线不再是二折线,除非并联的各个本构的屈服位移相同;其中2个二折线本构并联后成为3折线,3个二折线本构并联后成为4折线,4个二折线本构并联后成5折线。 材料测试相关博文( Related Topics about Material Test) [01] [科研][软件][OpenSees] OSBWTest: OpenSees BoucWen Material Test ( OpenSees …

[Dynamics][动力学] 绝对加速度大还是相对加速度大?( Which value is greater? Absolute acceleration or relative acceleration?)

实干、积累、思考、创新。 今天和小伙伴讨论问题。突然说到绝对加速度和相对加速度。小伙伴潜意思认为绝对加速度大于相对加速度。 因为,一致激励地震动力方程分析的时候,有动力方程可知,实际计算获得是结构的相对加速度,结构的绝对加速度等于相对加速度加上地面加速度。这么一听,似乎绝对加速度比相对加速度要大。 是不是这样呢?以下用NSDOF(   [Tool][软件][Dynamics] NSDOF v2020: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2020)  )做几个线性单自由度系统的时程分析案例。 例子1: 例子2: 从上面两个例子看,结构的相对加速度和地面加速度不总是同向的,绝对加速度可以比相对加速度大,也可以比相对加速度小,与结构的刚度、阻尼等参数有关。 其实我们可以这么想:当结构无限刚的时候,结构相对加速度为0,绝度加速度等于地面加速度,当结构无限柔的时候,结构的相对加速度与地面加速度反向,绝对加速度等于0。因此,当结构刚度K介于0~∞之间时,绝对加速度可能大于相对加速度也可能小于相对加速度。如下图所示: 相关博文( Related Posts ) [01]. [Tool] SPECTR – …

[MATLAB][笔记] EEEP等效屈服点及延性计算

坚持实干、实践、积累、思考,创新。 小伙伴让写个EEEP(Equivalent Energy Elastic Plastic) 等效屈服点及延性分析程序,用MATLAB测试编写。改天找时间添加到 YPD([软件][科研][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序])软件。 相关博文( Related Topics) [01] [软件][科研][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序] …

[抗震][减震][笔记] 黏弹性阻尼器的减震性能曲线 Response Reduction Curve of Viscoelastic (VE) System

实干、实践、积累、思考、创新。 学习减隔震知识,研究各类阻尼器的减震性能曲线。做个笔记。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[混凝土][Concrete][笔记] 钢筋混凝土局部承压 (Local Compression of Reinforced Concrete)

实干、实践、积累、思考、创新。 (1)局部承压时,在局部承压面上产生较大的纵向压应力,随着离开局部受压面,压应力逐渐扩散到整个截面上,趋于均匀,扩散距离约为构件的截面高度h。 (2)在靠近局部受压面附近,还存在横向拉应力,使混凝土局部承压时发生纵向裂缝,进而发生劈裂破坏。随着李凯凯局部受压面的距离不断加大,横向拉应力变为压应力最后横向应力趋于零。 (3)局部受压的破坏形态与构件截面面积Ac及局部受压面积Al的比值有关。Ac/Al较小时,横向拉应力使得构件出现纵向裂缝,以劈裂破坏为主。 (4)混凝土局部承压的抗压强度高于全截面受压时候的轴心抗压强度,提高程度随Ac/Al的增大而增大,因为Ac/Al越大,相当于局部受压区受到受压区外的混凝土的约束越大,使得局部受压区处于“三向受压”状态上,这一强度的提高在公式上体现为局部承压的承载力计算公式多了个βl提高系数。βl=(Ab/Al)0.5,Ab为局部承压时的计算面积。 (5)防止局部承压的主要方法: a. 设置刚度较大的垫板,扩大局部受压面积; b. 提高混凝土强度; c. 配置间接钢筋。 (6)间接钢筋的作用是什么?前面提到了在靠近局部受压面附近,混凝土有横向拉应力,配置间接钢筋就是承担这些拉应力,限制裂缝开展,同时也相当于增强混凝土的“套箍”约束作用。 (7)配置间接钢筋的局部受压承载力计算公式上,间接钢筋的作用通过将间接钢筋折算为竖向钢筋的方式来计算。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[钢结构][笔记] 钢梁的局部稳定与腹板加劲肋 (Local Stability of Steel Beam and Web Stiffeners)

实干、实践、积累、思考、创新。 (1)对于轧制型钢梁,由于翼缘及腹板的厚度相对较大,一般没有局部稳定问题。焊接板梁则通常需要验算板件的局部稳定。 (2)工字钢翼缘的局部稳定通常通过宽厚比来保证,宽厚比的限值的取值一般根据以下两种方法来确定:a.(等稳定条件)板件的屈曲不早于构件的整体屈曲 b.板件的屈曲临界应力等于材料的屈服应力。 (3)腹板的局部稳定可通过高厚比来保证,当高厚比无法满足要求时或梁顶存在加大局部荷载时,通过设置加劲肋来保证梁的局部稳定性。从这个角度来说,腹板加劲肋是与梁腹板的曲屈相关的,这是腹板加劲肋的第1次出现,此处设置腹板加劲肋是防止腹板的屈曲。 (4)钢梁腹板加劲肋包括:横向加劲肋、纵向加劲肋、短加劲肋、支撑加劲肋。各类加劲肋的设置均有不同的功能及侧重点。横向加劲肋主要用于提高腹板的抗剪曲屈能力,纵向加劲肋主要用于提高腹板的抗弯曲屈能力,短加劲肋则主要用于防止腹板的局压曲屈。支撑加劲肋当然是用于处理存在较大集中荷载的位置,防止腹板出现类似柱的受压曲屈,如支座位置或者存在较大集中荷载的其他位置。 (5)规范中曲屈后强度利用指的是钢梁腹板的曲屈后强度的利用,不是别的其他位置的曲屈后强度利用。那么为何是考虑腹板的曲屈后强度,而不说考虑翼缘板的曲屈后强度利用?又为何钢梁存在考虑腹板屈曲后强度这一说,为何压杆件屈曲没有曲屈后强度利用一说?简单说是因为,四边支承的薄板的屈曲与普通压杆的屈曲特性不同,普通压杆屈曲就破坏了,屈曲荷载通常就是破坏荷载及峰值荷载,而四边支承的薄板屈曲出现了所谓的张力场,屈曲后依然可以继续承载,不至于立刻破坏,除非四边的支承破坏。 (6)考虑腹板曲屈后强度,钢梁的抗剪承载力可以提高,而抗弯承载力呢?而梁的抗弯承载力会有所减少(PS. 为何是这样,可以思考一下)。腹板曲屈后依然可以继续承受更大的荷载,因此,允许腹板屈曲可一定程度充分利用材料。我国钢结构设计规范规定,承受静力荷载和间接承受动力荷载的组合梁,宜考虑屈曲后强度进行设计,以节省材料。比如,让梁的翼缘尽量厚一点,充分提高抗弯能力,同时腹板尽量设计得薄一点(高厚比大一点),屈曲也没关系。 (7)对于考虑腹板曲屈后强度进行设计的钢梁,需对梁的各控制截面进行同时考虑抗弯、抗剪的基于屈服面的承载力设计(具体公式可看规范,比较复杂)。当无法满足的时候,需要设置腹板加劲肋,以提高腹板的曲屈后强度。这理腹板加劲肋是第2次出现,这里加劲肋与前面高厚比不满足时候设置加劲肋的概念不太相同。前者设置加劲肋是为了不让钢梁腹板曲屈,后者设置加劲肋是为了提高梁腹板曲屈后的强度,充分发挥腹板屈曲后的材料利用。 (8)对于考虑腹板曲屈后强度设计的梁,在腹板高厚比一定的情况下,设置横向加劲肋和减小横向加劲肋的间距,均可提高腹板的曲屈后抗剪承载能力。横向加劲肋对提高腹板的屈服后抗弯承载力没作用。 。。。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[钢结构][笔记][Steel Structures] 檩条的受力特点 (The Characteristics of Purlins)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 檩条的主要作用 (1)支撑于屋架上,传递屋面荷载到屋架上。 (2)部分檩条兼做屋架侧向支撑作用。 檩条的受力特点: (1)当仅传递屋面荷载时,檩条主要是双向受弯构件 (2)当檩条兼做屋架侧向支撑时,檩条则是压弯构件。但是需要注意的是,让檩条做侧向支撑,必须加斜杆等构件构成平面几何不变体系。 檩条的计算: (1)檩条的荷载包括 屋面重量,檩条自重,雪荷载,施工检修荷载,风荷载,积灰荷载。 (2)檩条截面在屋面坡向刚度较弱,当檩条跨度较大时,尝设置檩条侧向支撑,如拉条等。 (3)通常需要验算 抗弯强度,整体稳定,挠度。实际上建模计算时候,都采用程序计算,抗弯,抗剪,整体稳定,挠度,长细比,抗扭都会算。 其他: 檩条布置间距,主要考虑屋面材料性能及尺寸规格。同时,檩条尽可能布置在屋架上弦杆节点处,使得上弦杆主要受轴向力。 兼做侧向支撑的檩条应该布置在屋架节点处。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[编程][笔记] .NET Framework、.NET Core 、XAMARIN和 .NET Standard 的概念

实干、实践、积累、思考、创新。 .NET 框架是微软搞出来的一个大家族。以下这幅图可以解释各个名词中的关系。 .NET Framework 、.NET Core及XAMARIN都是一个 .NET平台或者说 .NET开发框架。 最早微软先推出来的是 .NET Framework这个开发框架,主要用于windows平台下的开发。.NET Framework 是个框架,下面又包含许多库,用于不同的应用模型,包括 ASP.NET, Win Forms 及 WPF。 由于.NET Framework 主要是用于windows平台,而无法适用于跨平台的需求,于是微软又搞出了个.NET Core的框架,其中一个主要目的就是为了跨平台,支持 Windows, mac及Linux等操作系统,同时也是开源的。 同样,.NET Core下又包含很多库,用于不同的应用程序模型,其中ASP.NET Core用于web开发,UWP则是用于开发windows 10的应用。 同理,随着移动端的发展,移动端应用越来越广,于是财大气粗的微软,又搞出了 …

[结构设计][笔记] 多塔带裙房结构的设计

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。 笔记:多塔带裙房结构的设计 或者 多塔连体结构设计要注意的事项。 (1)振型分解法,振型是否选够 (2)振型分解反应谱自身的局限性,需补充时程法 (3)一般情况应分塔及分裙房包络设计,裙楼单独设计时候需要注意剪力的取值。 学习永无止境……   注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you …

[结构][设计][YJK][笔记] 记录一个盈建科软件应用问题

模型从YJK转到 Midas,再从Midas 转回YJK,一些复杂的组合截面,材料可能会识别错误。 如下图,Midas中的钢管混凝土截面,导入到YJK后,材料定义为 钢,YJK则将该构件视为全截面都为钢,应修改为混凝土。否则用钢量就错误了。模型也不对。 检查模型 必须 注意这些地方。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like …

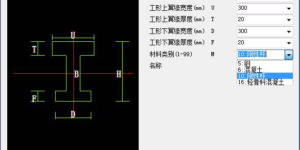

[笔记][YJK][设计][结构] 记录一个盈建科模型转换问题

模型从YJK转到 Midas,再从Midas 转回YJK,进入前处理直接报错,退出程序。 YJK版本为 1.9.1。后降低版本到1.8.3,可弹出错误的问题,发现是工字形截面材料用了 刚性杆,截面参数定义错误。检查模型 必须 注意刚性杆都用在了什么地方。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like …

[笔记][YJK][设计][结构] YJK简化模型楼板导荷注意问题

上图的简化方式建的楼板,板2 和 板1的楼板荷载会重复,多算一个板1的荷载。至少需要设置一个梁将板1边线和板2边线连接,如下图所示。这个在建简化模型的时候需要注意。 PS. 幸亏 常博士 指出问题。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this …

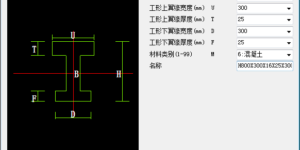

[笔记][YJK][设计] 盈建科提示截面错误

YJK前处理提示 截面参数 错误,工字型钢截面不能指定为混凝土材料。 居然看这么多次没看出来。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give …

【弹塑性分析笔记】 ABAQUS弹塑性楼板损伤结果解读

结构弹塑性分析可以较好地反映结构的薄弱部位。大震弹塑性分析和小震设计、中大震拟静力分析具有一定的可比性。如图是YJK的拟静力楼板应力分析结果及ABAQUS大震分析的损伤结果,弹塑性分析反映了结构的薄弱部位。

ABAQUS超高层结构大震弹塑性时程分析笔记

ABAQUS 做整体分析比较花时间,计算也需要花很多时间,因此,每个过程均需要十分细心,因为错了从来时间成本太大。 不管是前处理建模,还是后处理分析,还有超限文本撰写,都应该是建立在对结构理解的基础上,不能论文一个操作员,能简化,能提高效率的地方就要提高效率,尽量把更多时间用在把握和理解结构机理、结构特性、建立结构概念基础上。
