[结构][规范][笔记] 《高规》性能设计中的钢-混凝土组合剪力墙受剪截面公式

实干、实践、积累、思考,创新。

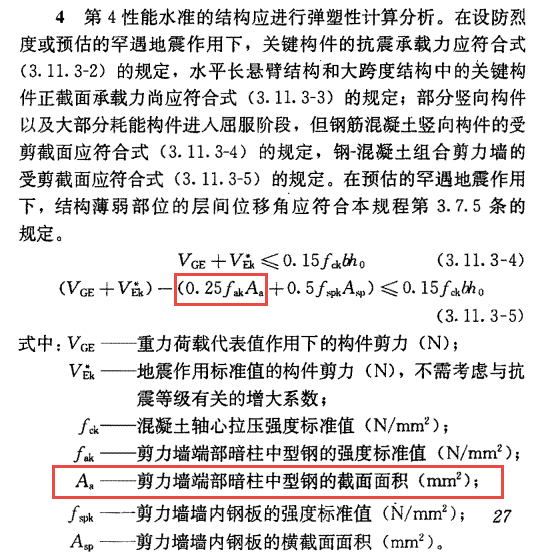

记录一下笔记,《高规》JGJ3-2010 3.11节 结构抗震性能设计中,给出了第4性能水准下钢-混凝土组合剪力墙的受剪截面验算公式(3.11.3-5),公式中Aa为剪力墙端部暗柱中型钢的截面面积。

那到底Aa是一端的截面面积还是两端截面面积总和呢?第4章没有给出。

虽然第4章没有给出,但是《高规》第11章“混合结构设计”的钢板混凝土剪力墙的受剪截面公式(11.4.12-5)中可以大概看出,公式(3.11.3-5)中的Aa按道理应该是剪力墙一端所配型钢的截面面积。

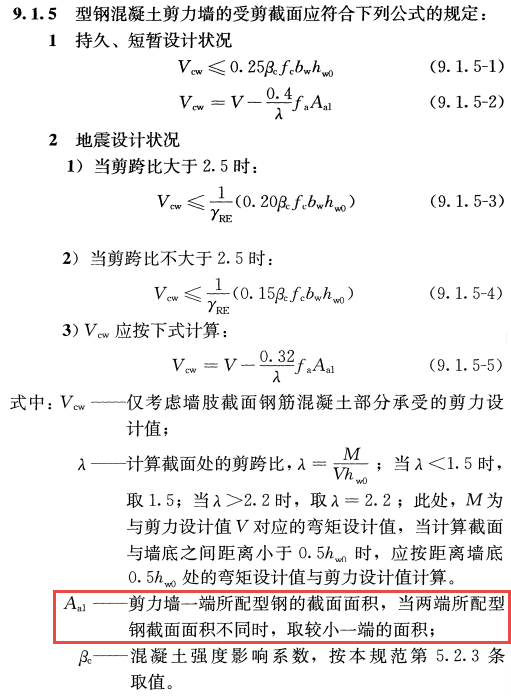

我们再看看《组合结构设计规范》JGJ 138-2016中型钢混凝土剪力墙的收件截面公式,可发现形式上与《高规》第11章(11.4.12-5)比较类似,对应的面积Aa1也是剪力墙一端所配型钢的截面面积,但在计算混凝土承担的剪力Vcw时,相关系数不同,比如组合结构规范的Vcw公式中,系数是0.32,且不用考虑构件的承载力抗震调整系数γRE

可见,不同规范公式有差异,同一本规范公式也有所不同。
