[笔记][结构][设计] 核心筒斜墙收进转换区设计要点 (Inclined wall transfer zone of corewall)

实干、实践、积累、思考,创新。

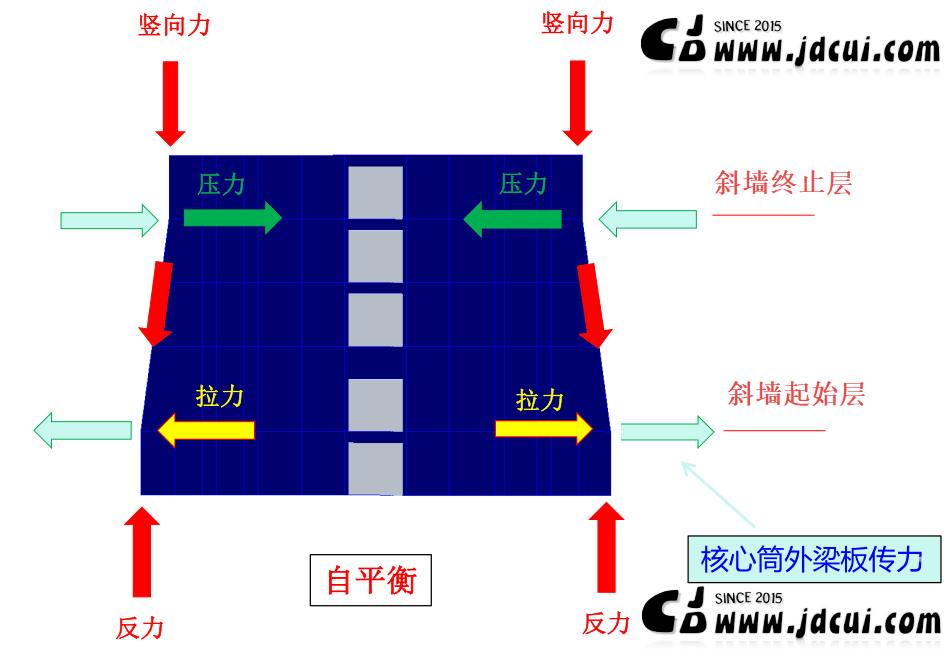

典型核心筒斜墙转换区的受力如上图所示。

在斜墙斜率取值合理的情况下,斜墙的竖向力的水平力分量通常主要通过起止层楼板、剪力墙及连梁自平衡抵抗。核心筒外梁板分担的力实质上是非常小的。

斜墙起始层,核心筒内受拉,核心筒外受压。

斜墙终止层,核心筒内受压,核心筒外受拉。

斜墙中间楼层,通常不分担水平力。

通常情况,斜墙起始层楼板受力较大,终止层受力较小。

由于起止层楼板的重要,因此,通常起止层楼板需要加厚,配筋需要加强。

沿斜墙方向,由于拉力需要靠内墙及连梁形成的自平衡体系抵抗,因此需要复核连梁及内墙的水平拉力,如果拉力较大,需要加强,比如在关键传力连梁上设置贯通剪力墙的钢骨。

斜墙主要是竖向荷载传递上特殊,因此需特别关注竖向荷载下斜墙区域的受力特性(楼板应力、斜墙位移、连梁拉力、内墙抗剪、斜墙面外受力)。
