[midas2Abaqus][Abaqus] Abaqus框架直接积分地震响应时程分析(midas2Abaqus测试算例)

实干、实践、积累、思考、创新。

  • 模型(Model

一个6层的小框架,不带楼板,梁截面H600X300X20X20,柱子箱型截面BOX 600X40。材料Q345。仅考虑结构本身自重。采用Abaqus做一个弹性时程分析,分析方法为直接积分。(PS.  请忽略结构合理性,仅用于测试。)模型的与博文 [Midas][ETABS] 框架时程分析对比(ETABS vs. midas Gen)的模型一致,图 1 为 midas Gen 中的模型显示结果。地震如 图 2 所示。

图 1 框架模型示意图

图 2 地震波示意图

  • Midas2Abaqus Model

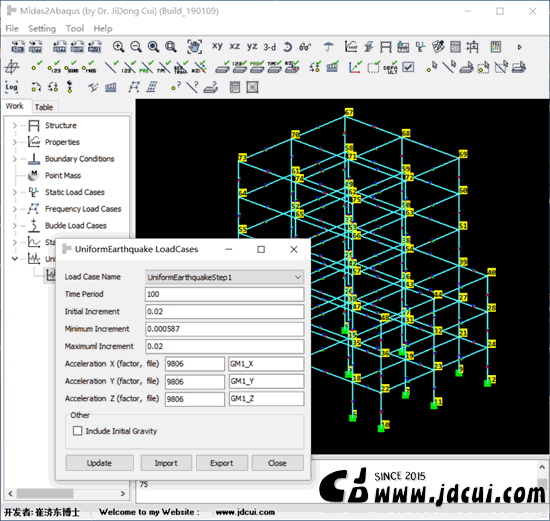

为了进行Abaqus分析,采用 Midas2Abaqus 软件进行模型转换,Midas2Abaqus模型如下。在Midas2Abaqus补充设置相关的参数,如工况参数等,即可导出Abaqus INP 模型,用于后续的Abaqus分析。

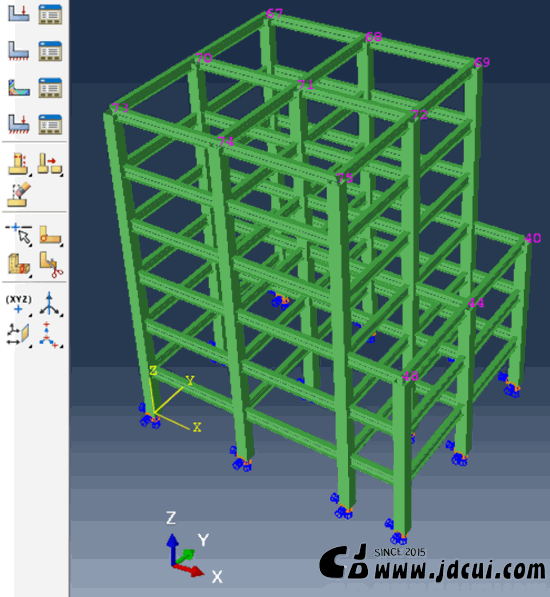

  • Abaqus Model

  • midas Gen vs. Abaqus

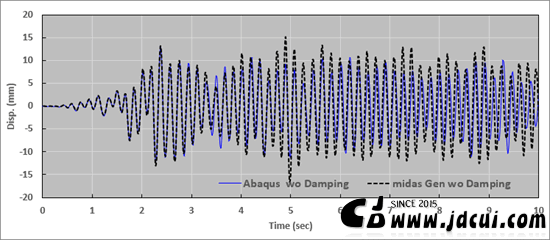

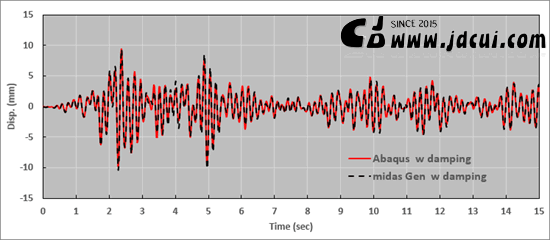

对比时程分析作用下,顶点 72 X方向的位移结果。



综上,两个软件的计算结果基本一致,有差异的其中一个原因是 两个软件采用的直接积分法不一样。
