[Midas][ETABS] 框架时程分析对比(ETABS vs. midas Gen)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。

不需要什么理由。做做两个软件的对比分析。

  • 模型(Model

一个6层的小框架,不带楼板,梁截面H600X300X20X20,柱子箱型截面BOX 600X40。材料Q345。仅考虑结构本身自重。采用midas Gen及ETABS 2016做一个弹性时程分析,并对比。(PS.  请忽略结构合理性,仅用于测试。)ETABS 和 midas Gen模型如图1所示,相应的地震波如图2所示。

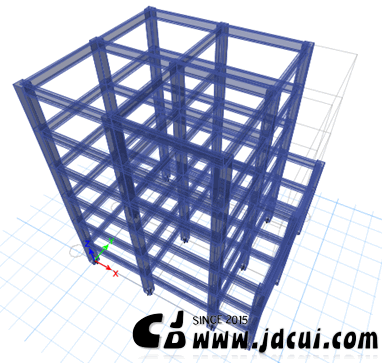

(a)ETABS model

(b)midas Gen model

图 1 框架模型示意图

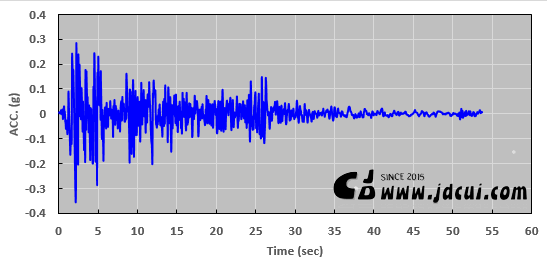

图 2 地震波示意图



  • 质量与周期(Mass and Periods

质量和周期均基本一致。

ETABS 2016 Model Mass (N-s2/mm

STORY MASSX MASSY MASSZ
Story6 22.6074 22.6074 22.6074
Story5 32.1024 32.1024 32.1024
Story4 32.1024 32.1024 32.1024
Story3 39.0919 39.0919 39.0919
Story2 42.2569 42.2569 42.2569
Story1 42.2569 42.2569 42.2569
Base 12.6601 12.6601 12.6601
SUM 223.078 223.078 223.078

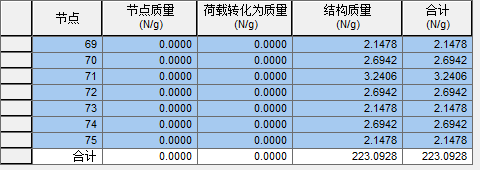

midas Gen Model Mass (N-s2/mm

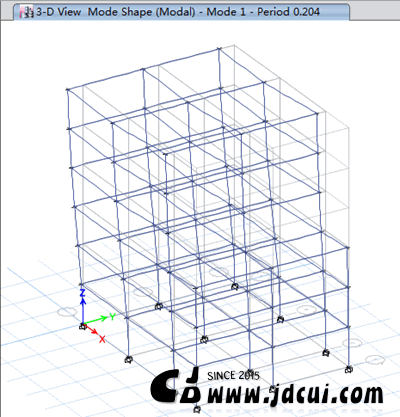

 (a)ETABS Mode 1 ( Period: 0.204s)

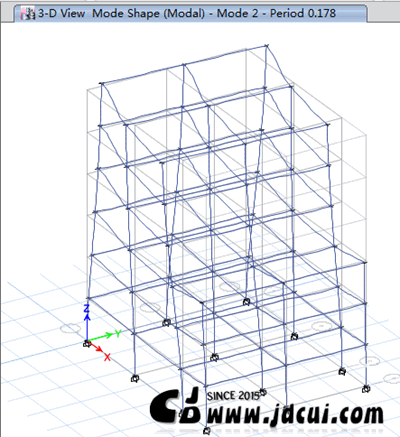

(2)ETABS Mode 2 ( Period: 0.178s)

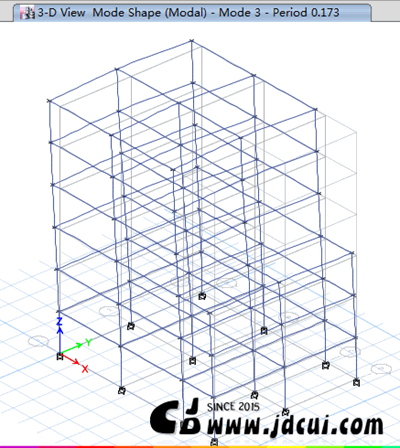

(3)ETABS Mode 3 ( Period: 0.173s)

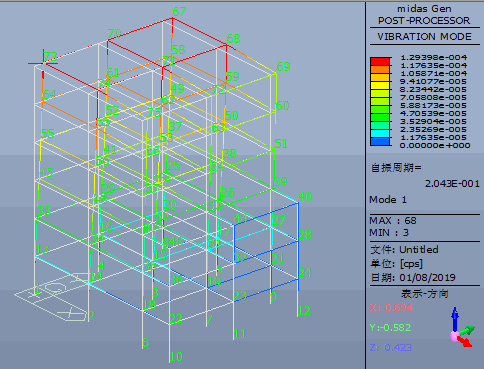

(4)midas Gen Mode 1 ( Period: 0.2043s)

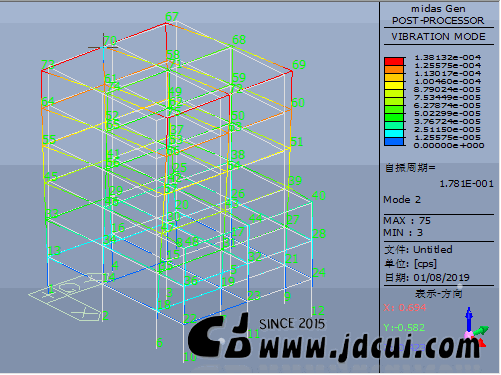

(5)midas Gen Mode 2 ( Period: 0.2043s)

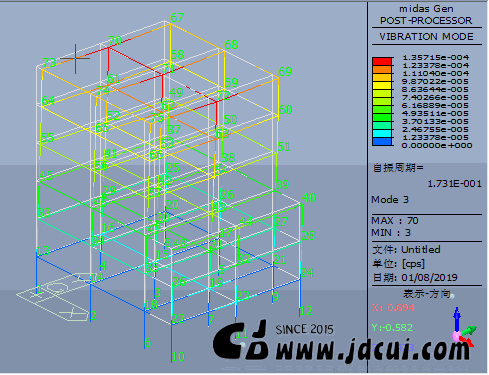

(6)midas Gen Mode 2 ( Period: 0.2043s)

【模态及周期对比】

  • 节点位移(Node Displacement

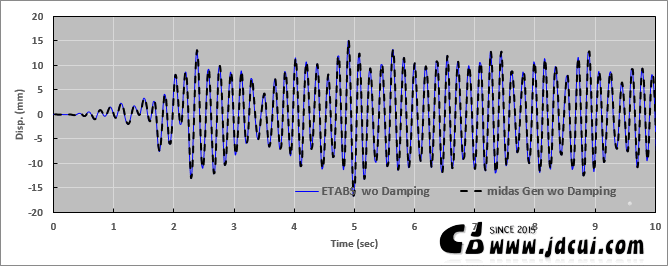

无阻尼体系,顶点72的位移结果对比:

带阻尼体系,顶点72的位移结果对比:

可见时程结果一致。

  • 小结(TIPS

(1)必须承认,ETABS 软件显示效果,配色等,的确是逼格更高,更高大上。但是真的好卡啊。。。。。。卡出翔了。。。。midas 真的流畅,图形一点都不卡。

(2)对于动力分析,结果要对得上,无非是单元,质量、刚度,动力分析方法、阻尼一致。比如框架单元是否考虑剪切,是否考虑梁端刚域、质量统计考虑的部位,是否考虑竖向质量、采用的分析方法是否一致,是模态时程分析还是直接积分时程分析,阻尼是模态阻尼,还是瑞丽阻尼,是否考虑材料最等。

(3)必须仔细检查各个部位,在清晰理解各个软件的基础上使用软件,很重要。别瞎搞。
