[软件][XTRACT] CAD 2 XTRACT插件复杂圆弧开洞隧道截面建模实例 [Example of modeling complex circular arc tunnel section]

实干、实践、积累、思考、创新。


小伙伴用CAD 2 XTRACT 建隧道截面(圆弧形开洞的复杂截面),过程中遇到一些问题,最后解决了,做个记录。

没想到 CAD2XTRACT 插件 ([Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]   )用处这么多。

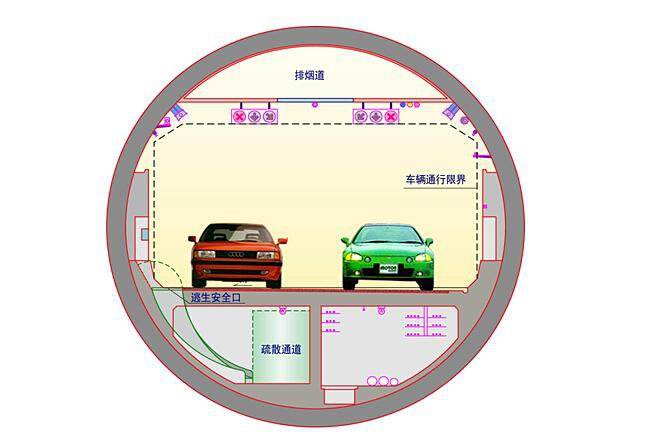

隧道断面如下图所示,图片来源位于网络(若涉及版权,请联系删除)

图片来源位于网络(若涉及版权,请联系删除)

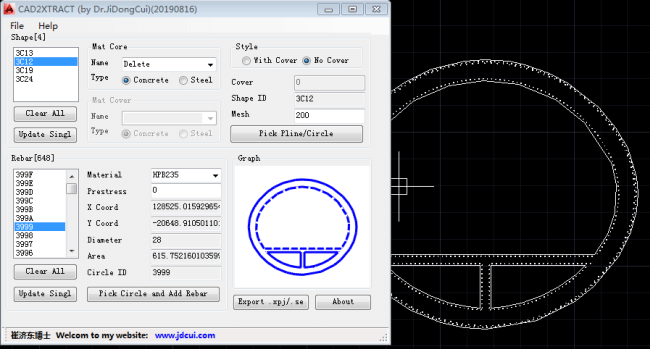

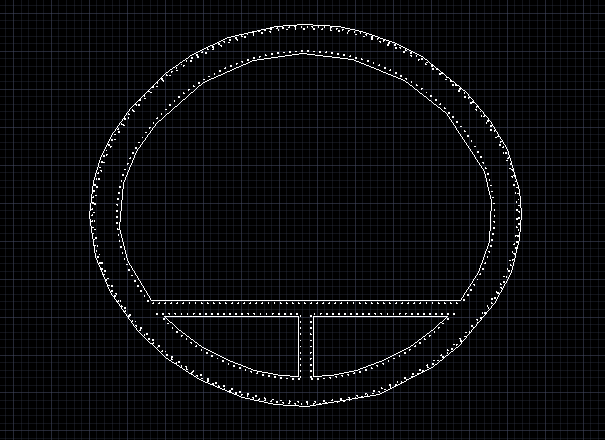

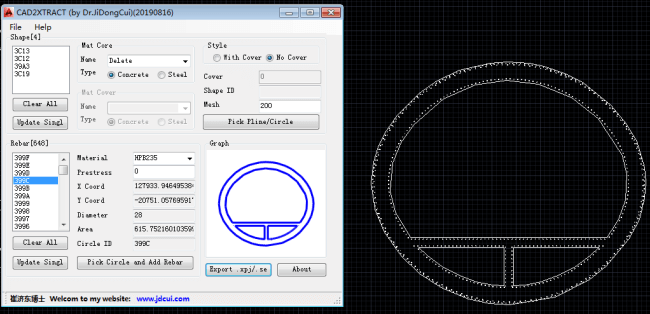

在Autocad中绘制出断面,然后用插件建模,如下图。
