[ETABS][组合截面] ETABS中通过截面设计器定义的组合截面 (ETABS v9 and ETABS 201x) (ETABS Section Designer)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。

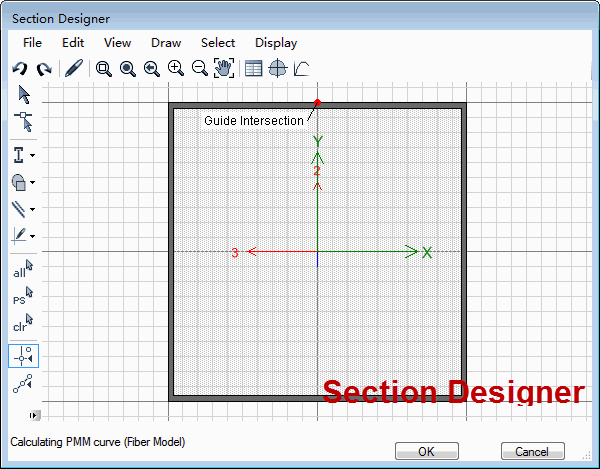

测算ETABS中的截面设计器(Section Designer),钢管混凝土截面。

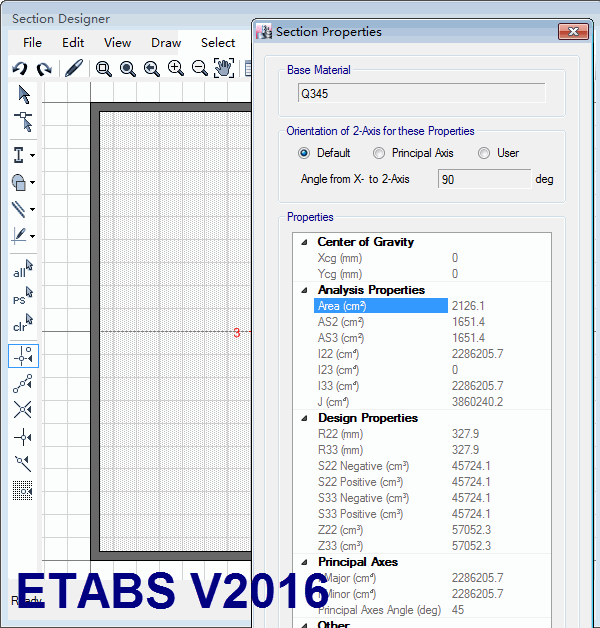

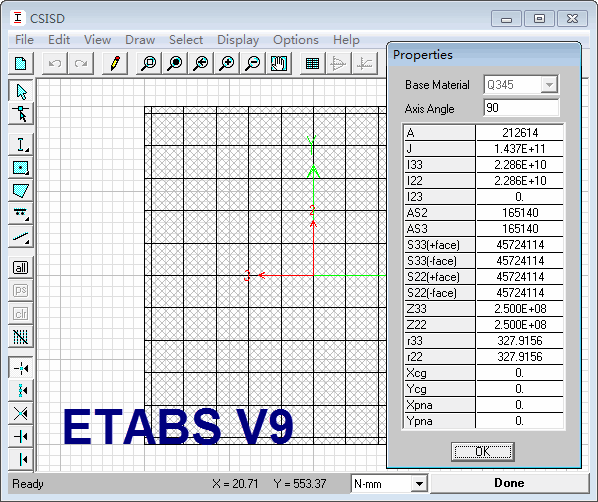

ETABS V9 及 ETABS 2016的测算结果如下:

可以发现,除了J之外,其他参数均一致。

此外,Section Designer中给出的截面参数均是基于Base材料的刚度,基于刚度等效的方法反算出来的。

由于是基于刚度等效计算,那对于组合截面,基于这些参数进行重力及质量计算必然不等效,就需要质量及重量修正系数。而这个修正系数在ETABS中是内部计算的,尽管在ETABS V9及 ETABS v2016中的处理略有不同。在ETABS 2016中不需要再重复指定了。


1 0
