2D Truss by Matlab [Matlab 2D桁架有限元]

好久没用过MATLAB了,最近发现MATLAB的界面都和以前的不一样了。于是装个2014版本来学习一下,顺便复习一下有限元。

用MATLAB做个最简单的2D桁架分析并与SAP2000对比。

桁架信息:

弹性模量 E :200000

截面面积 A :4535

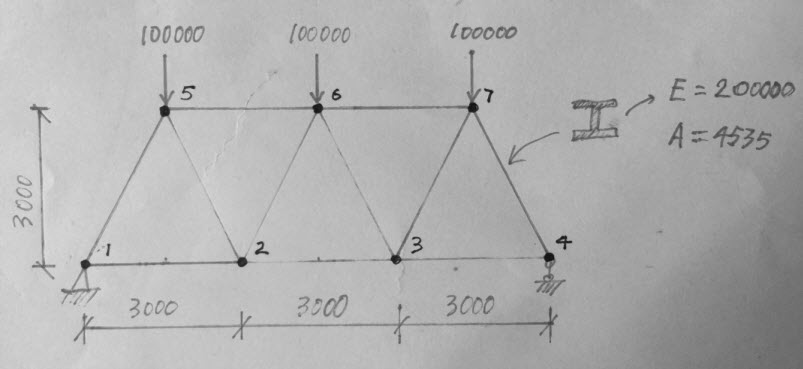

Truss2DModel

MATLAB计算结果:

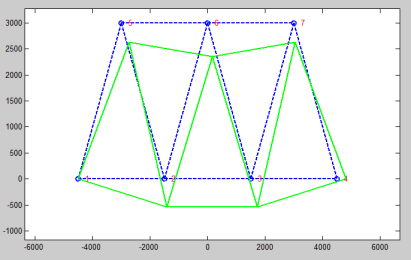

MATLAB-2DTruss

SAP2000计算结果:

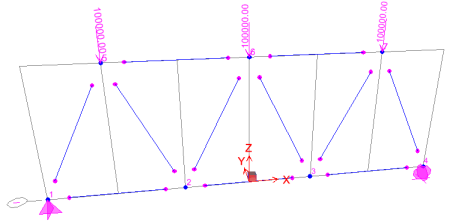

SAP2000-2DTruss



结果对比:

Displacement Results Comparison
DOF MATLAB SAP2000
1 0 0
2 0 0
3 0.2481 0.248071
4 -1.586 -1.586026
5 0.6615 0.661521
6 -1.586 -1.586026
7 0.9096 0.909592
8 0 0
9 0.7856 0.785557
10 -1.0862 -1.086157
11 0.4548 0.454796
12 -1.9205 -1.920515
13 0.124 0.124035
14 -1.0862 -1.086157

从上面的节点位移对比可知,MATLAB和SAP2000计算结果是一致的。

时间冲忙,就整理到这里吧,发现就这么简单的整理一下,备忘一下都会花很多时间。

PS. 希望后面可以继续有时间和激情整理MATLAB用于有限元的一些小东西,希望可以整理成资料放上来和大家分享,对于初学者就很有用了。
