[工具][试验] CFHLA单向往复滞回曲线分析——案例1

实干、实践、积累、思考、创新。


小伙伴使用新版CFHLA ( [试验][工具][更新] CFHLA v2022: Cyclic/Fatigue Loading Hysteresis Loop Analysis [单向往复与疲劳滞回曲线分析工具 2022版] ) 进行试验数据分析,遇到问题,说无法正确划分滞回环,其实是参数没设置对,2022版本的CFHLA增加了峰值力范围检测及停顿点修正等功能,可以处理绝大多数的试验数据,这里用这个例子解释一下。(PS. 新版这个功能也是专门为了解决小伙伴的问题而花了很长时间增加的。

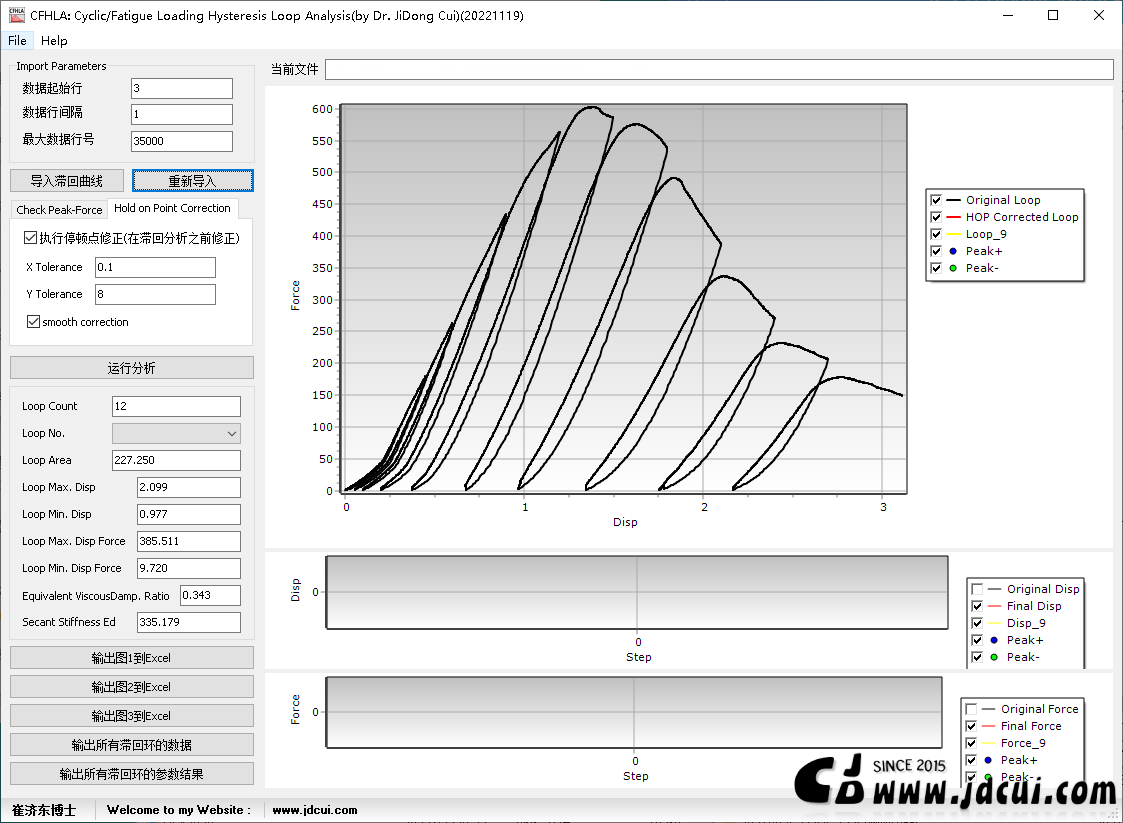

将滞回曲线导入CFHLA,显示如下图所示

按默认参数,直接运行分析,结果如下图。由图可见,默认情况下,滞回曲线的峰值点识别失败,滞回环划分失败。

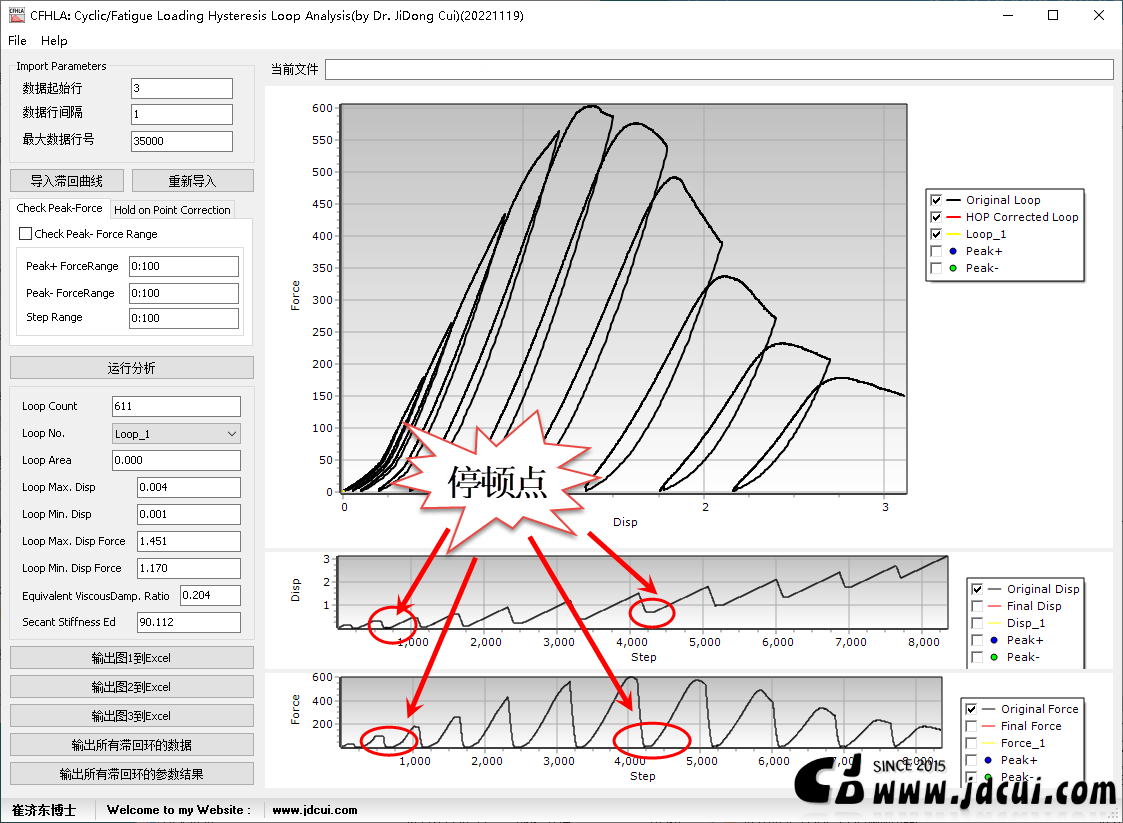

经仔细检查,主要原因是试验曲线存在非常多的停顿点,如下图所示。过密的点及停顿点会影响整个环的分析。

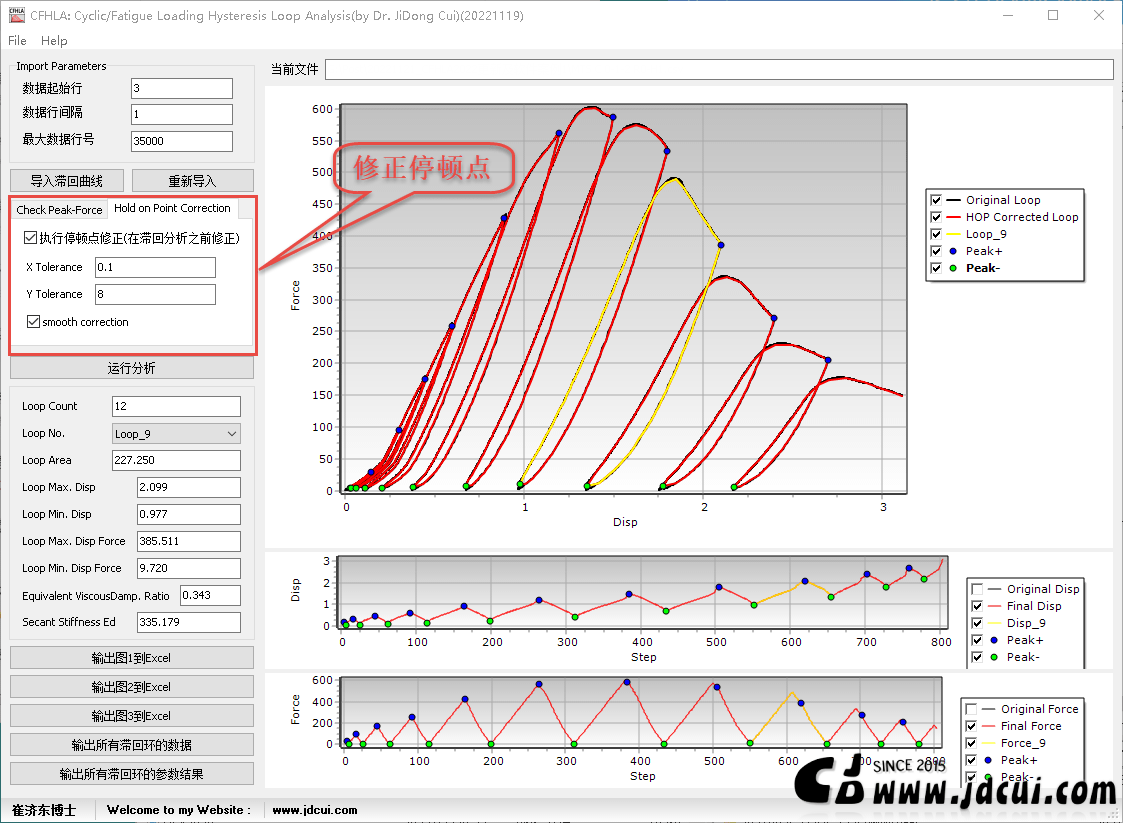

利用CFHLA的停顿点修正功能,设置相关的停顿点修正参数,然后再次进行分析,结果如下图所示。

由图可见,修正停顿点后,滞回环划分正确,特征点也识别正确了。
