[试验][工具][更新] HLA v2023: Hysteretic Loop Analysis Program [HLA滞回曲线分析工具 2023版]

实干、实践、积累、思考、创新。


  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

主要是针对做构件试验的研究生及科研人员做的,软件可支持对称的滞回曲线不对称的滞回曲线进行分析,获得各圈滞回曲线的割线刚度、等效黏滞阻尼系数、耗能系数,等常用的做构件滞回性能评估的参数。程序非常方便做构件试验的同学使用,只要将试验的滞回曲线导入程序进行分析,可输出常用的分析参数,可直接输出 EXCEL图表,用户导入数据,进行分析后可选择输出EXCEL图表,输出EXCEL后可以对格式稍微做些调整,即可直接用于论文;另外还可以将各圈滞回环曲线输出到文本,更加方便使用者进行数据分析。

等效黏滞阻尼比、耗能系数及割线刚度增加了完全规范算法的数据结果输出,同时改进了软件界面风格,增加了表格显示、增加了参数提示、增加了鼠标坐标显示等等,软件更加易用。

2023版又增加了对滞回曲线划分的新算法,包括byForcebyDisp两类,可处理更加复杂的滞回曲线。

  • 程序使用 ( Steps to use)

(1)导入滞回曲线(Import hysteretic loop.

(2)计算滞回曲线的常用参数,包括:

a: 各个滞回环的面积,面积比,及总能量 ( Loop Energy , Loop Energy Ratio, Total Energy )

b: 割线刚度 (Secant Stiffness)

c: 等效黏滞阻尼系数 ( Equivalent Viscous Damping Ratio )

d: 能量耗散系数 ( Energy Dissipation Coeff )

e: 残余变形 ( Residual Disp)

(以上分析可同时适用于对称的滞回曲线不对称的滞回曲线,并分正负半圈进行给出结果,比如你做的是T形剪力墙滞回或其他非对称滞回试验 也是适用的。)

(Press the Analyze button,and the hysteretic loop will be decomposed into separate loops, from which the hysteresis loop area, secant stiffness, equivalent viscous damping coefficient are obtained.)

(3)可获得分解的滞回环。

Press the Analyze button,and the hysteretic loop will be decomposed into separate loops.

(4)可将单圈滞回环曲线输出到文本文件,以供用户后续分析。

(5)将结果保存成文本(Export the analysis results in text file.

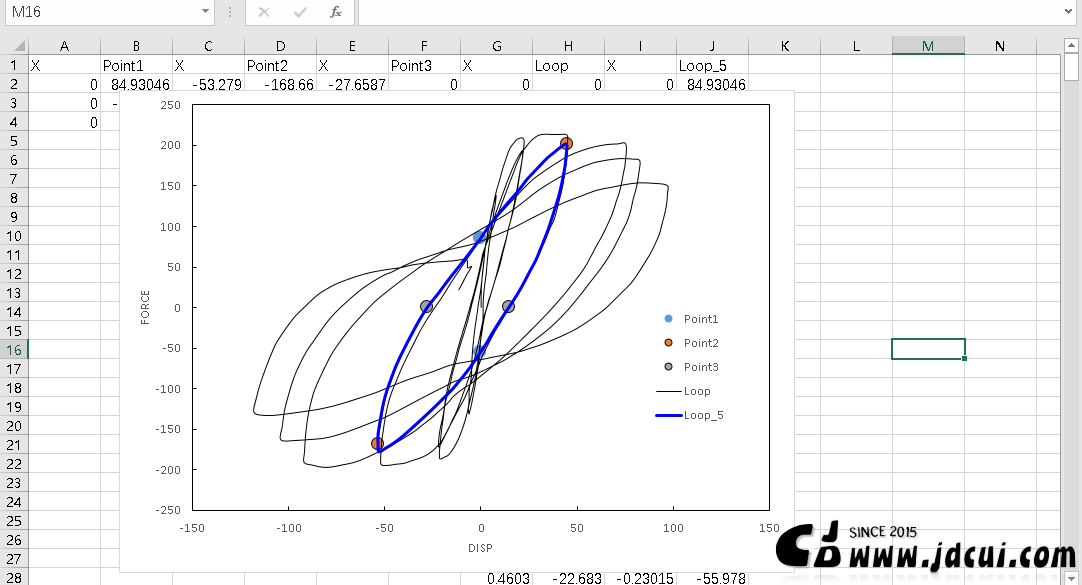

(6)将图形直接输出为Excel表(Export the plot to EXCEL.

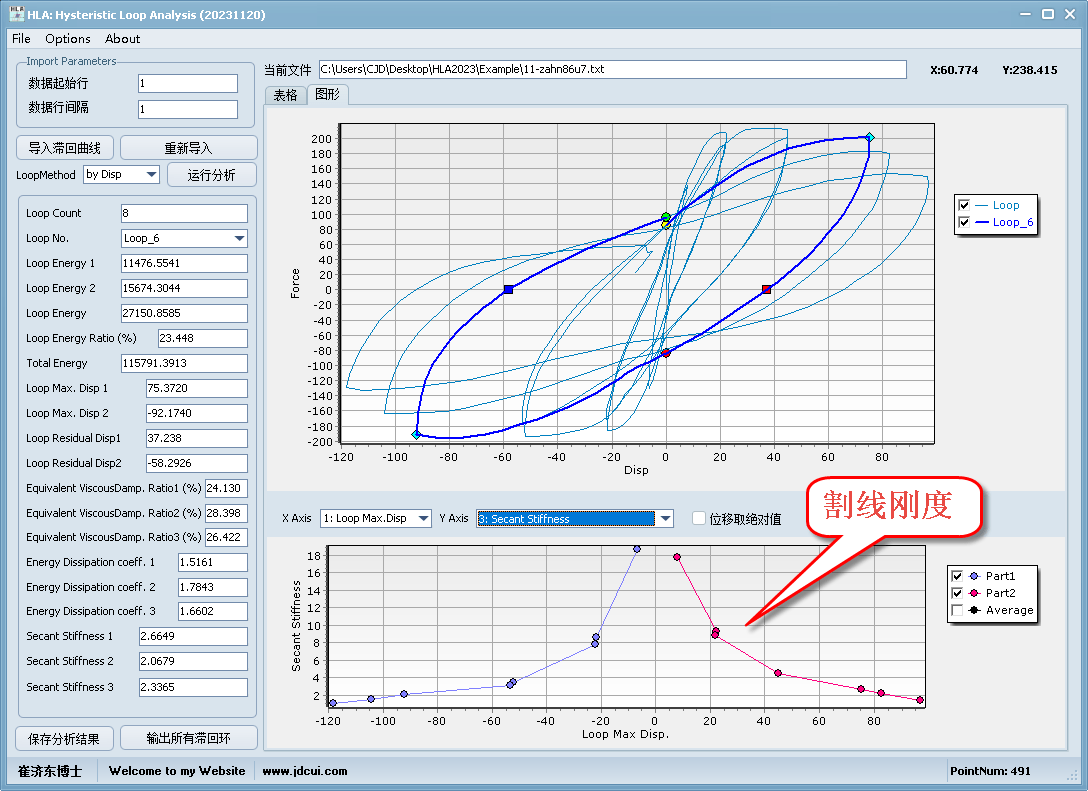

  • 程序界面 ( Program Interface )

  • 程序下载 ( Program Download )

如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不低于 200RMB,捐助后在评论区留下您的评论,软件会通客服QQ给你发送,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!捐助的小伙伴可以通过客服号进行后续相关研究问题及软件使用问题答疑。)

客服qq1: QQ:3014479529

  • 引用格式 ( Cite this work )

  研究者可以像下面这样引用本文的研究工作:

崔济东, “HLA: 滞回环分析程序”, http://www.jdcui.com/?p=22143.

  Researchers should cite this work as follows:

Cui JiDong, “HLA: Hysteretic Loop Analysis Program”,http://www.jdcui.com/?p=11828.
