Modeling beam hinge by Release in Abaqus [Abaqus中通过释放转角自由度模拟梁的铰接]

Abaqus / Standard中可以通过弯矩释放模拟梁单元的端部铰接。

做个简单笔记。

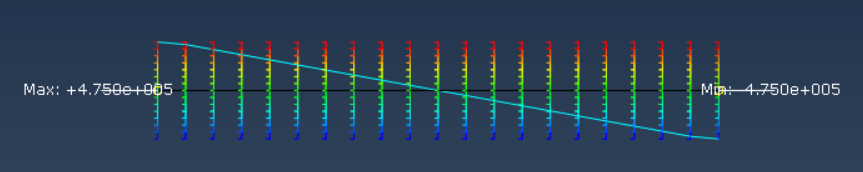

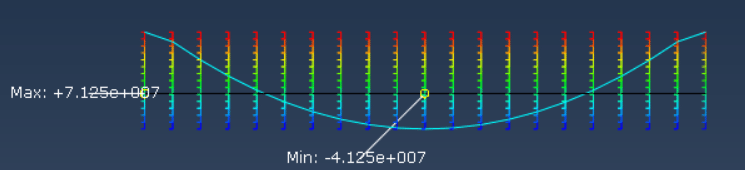

如下图所示，为两端固接，受均布的梁的弯矩图 和 剪力图。

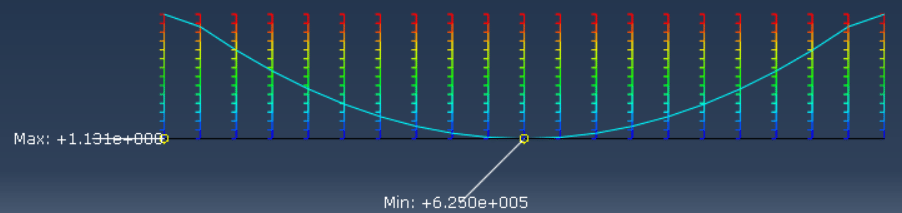

将中间节点一端梁的转动自由度释放后的弯矩和剪力如下图所示。

由上图可见，释放转动自由度后，跨中的弯矩为零了。

模拟的时候注意，不要同时释放节点连接的所有单元的转动自由度，不然就会出现对角线刚度为零的错误哦。

---
