[结构分析][Abaqus] Pushover Analysis by Abaqus [Abaqus Pushover 分析]

大半年前做的分析(20171208),时间过得真快,有点忘记了。当时太忙忘记整理。不过既然题目写了下来,那就还是大概整理一下吧。当时写的小软件还在,所以,有些小程序这个好,相当于对一些东西的备忘,笔记。以下是采用ABAQUS进行pushover分析的简单步骤:

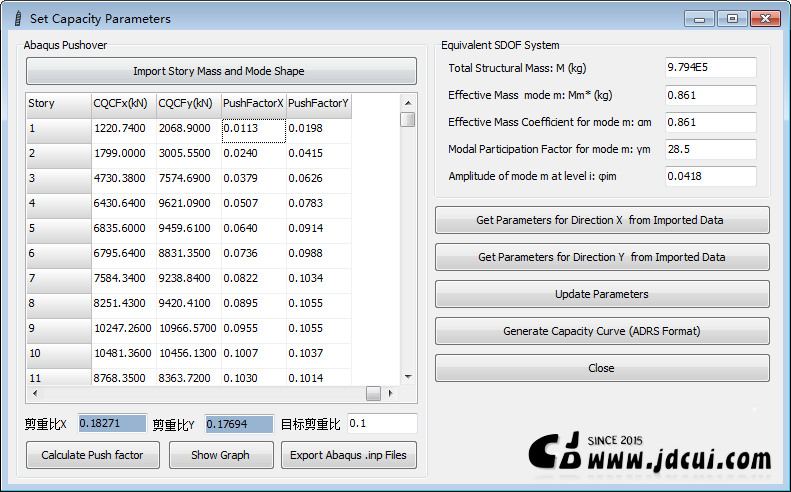

(1)打开程序([01]  [工具][结构分析][编程][Abaqus] Pushover Performance Point Solution Program [Pushover 分析性能点求解程序][Based on ATC 40]),导入振型参数,输出ABAQUS pushover分析用的 .inp 参数文件

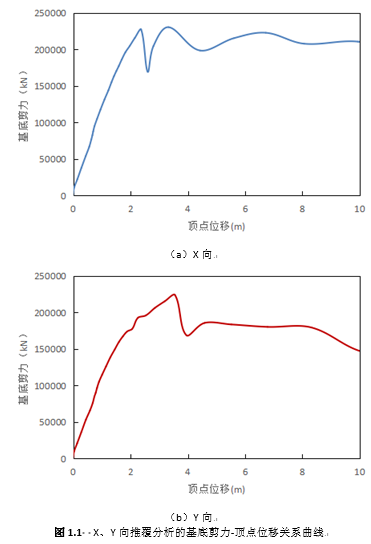

(2)进行Abaqus Push Over分析,获得X、Y两个方向塔楼的基底剪力-顶点位移曲线

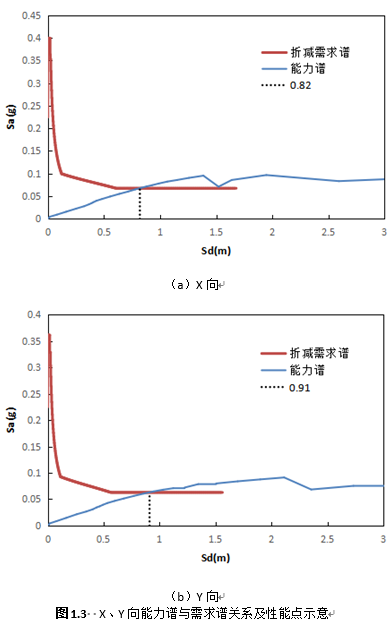

(3)导入相关参数,用程序迭代求解性能点,并输出相关参数,整理成报告

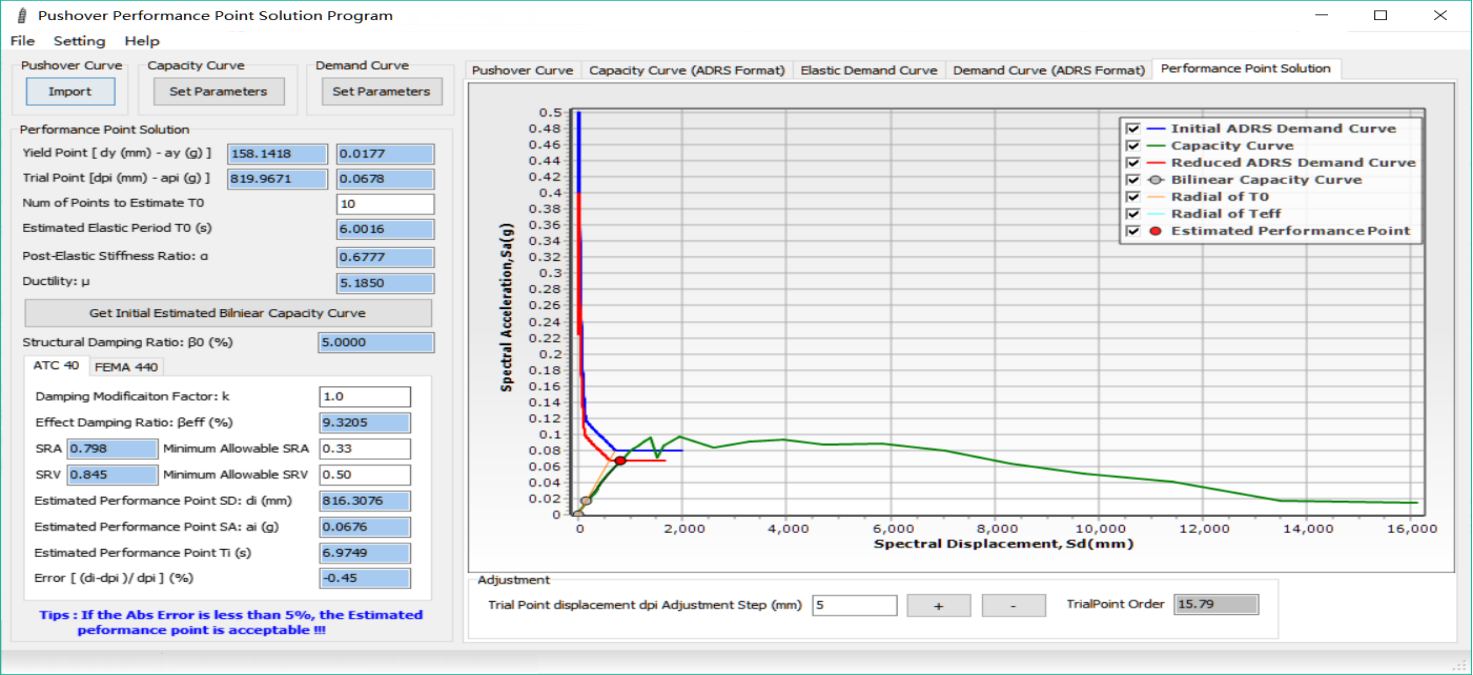

(a)X向性能点求解过程

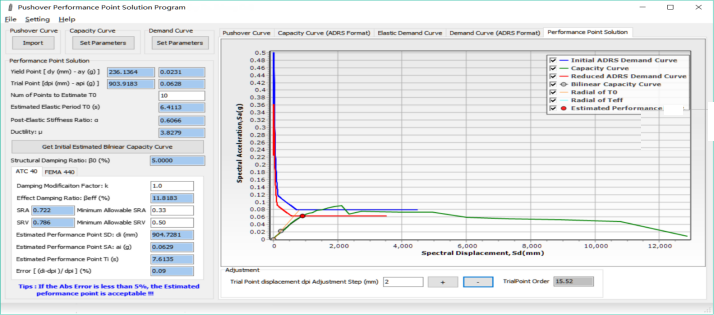

(b)Y向性能点求解过程

1.1 X、Y向性能点处结构指标

X向 Y向
剪力V(KN) 154835 148871
剪重比 3.64% 3.50%
顶点位移(m) 1.33 1.44
加载时刻(s) 15.8 15.5
最大位移角 1/258 1/231

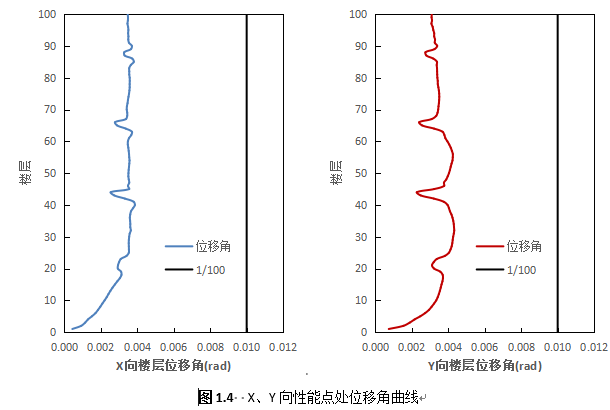

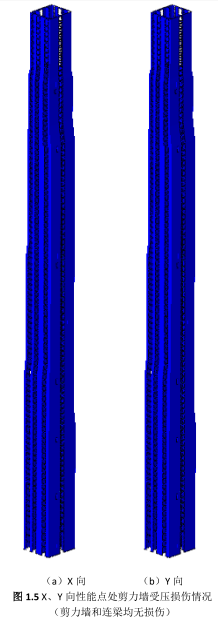

(4)获得性能点处结构的损伤情况及位移角情况

Anyway 高层超高层,做pushover分析意义不大,不过这里不讨论这个。
