[工程][资料][笔记] CAD三维建模在工程中的应用案例 [Application Case of CAD 3D Modeling in Engineering]

实干、实践、积累、思考、创新。


以下内容由团队成员 吴金诚(WJC) 整理分享。

作为一名结构工程师,CAD大概是我们最熟悉的软件了。然而我们大多数时候都是用CAD来画二维的平面图、立面图以及剖面图,需要看图者有一点的空间想象能力才能想象出结构的三维形象,特别是对于一些复杂的连接节点,要想准确的想象出各构件的连接关系,更是不容易。

相对CAD画二维图,我们对CAD三维画图了解的比较少,用的也不多。但其实CAD三维画图在我们工作中是一个很好用的功能。首先,对于一些复杂节点和结构,我们可以先用CAD建出它的三维模型,然后生成三维轴侧图。相对二维平面图,有三维效果的轴测图更加立体、形象的表现了结构实体,让施工人员更加容易的体会到设计师的意图。当然,市面上也有很多三维建模软件,但对于三维图,很多时候都是通过截图或建模电子文件的形式在各专业之间交流配合。而CAD画的三维轴侧图本质上还是由二维的线绘制的,可以作为二维图纸的一个补充,在蓝图打印出来。CAD三维画图另外一个好用的功能就是有限元分析时的建模。很多有限元分析软件自带的建模功能操作上可能不太方便,操作者可能也不太熟悉。CAD对大多数人会更加熟悉,其三维建模功能也很容易操作,基本能满足工程中的节点建模。因此,我们可以通过CAD将节点的三维模型建好,再导入有限元分析软件进行计算。

也就是说,我们通过CAD建的三维模型,既可以生成立体、形象的轴测图,也同时完成了有限元分析时的建模工作。下面分享一些我在工作和学习中画的一些节点和结构的三维轴侧图,仅供学习,不得用于实际工程

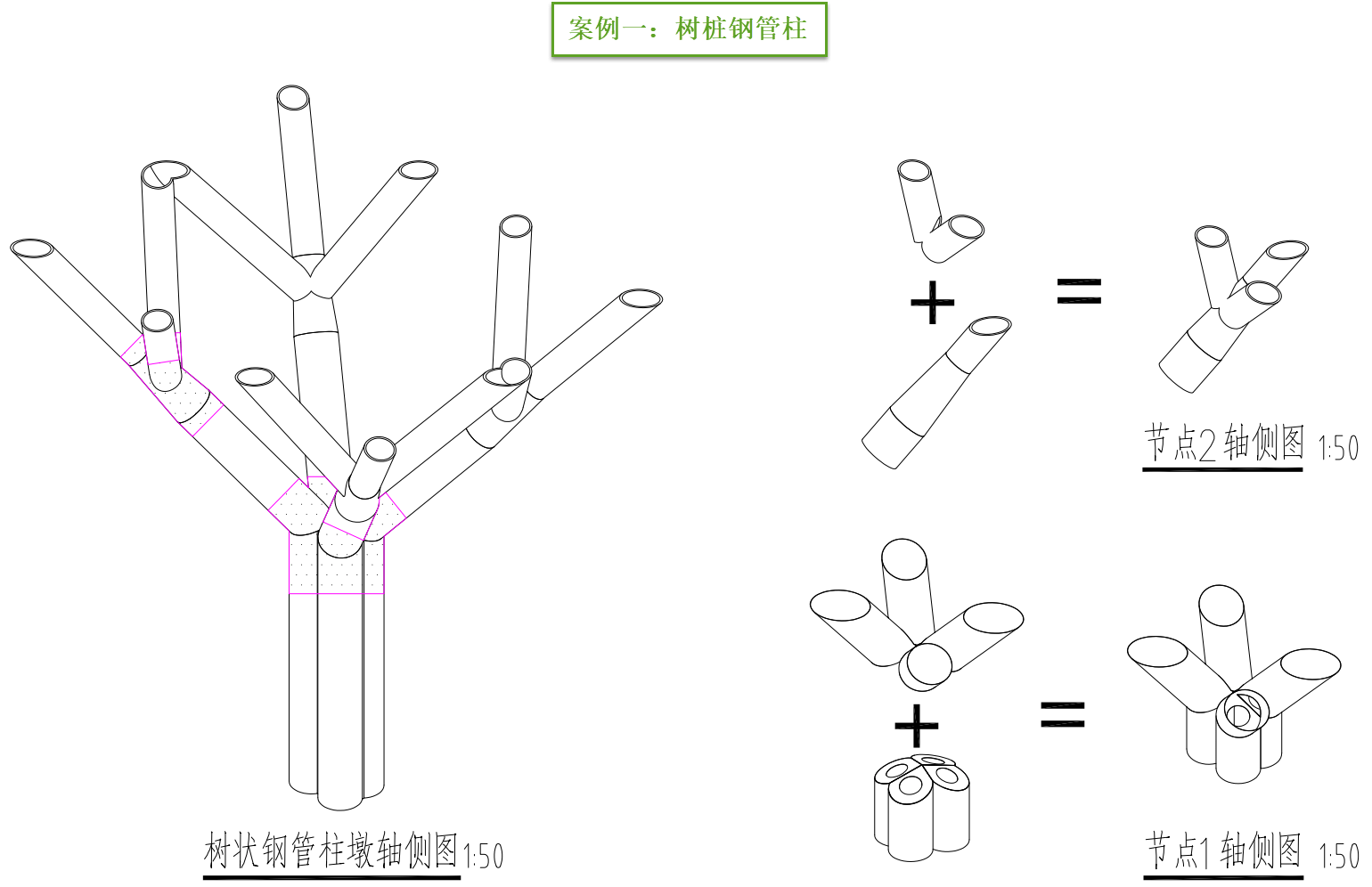

案例1 – 树桩钢管柱

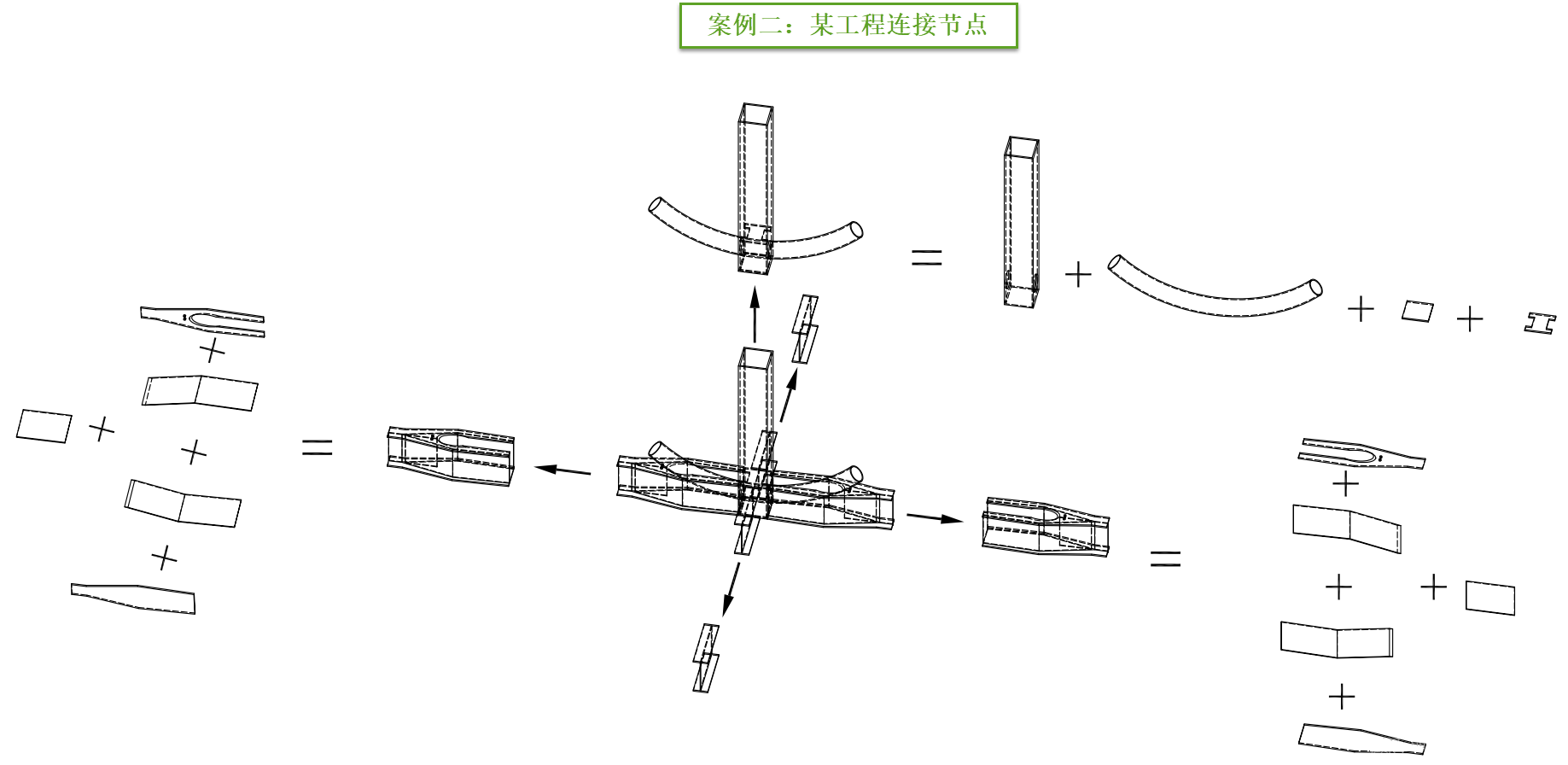

案例2-某工程转换柱节点

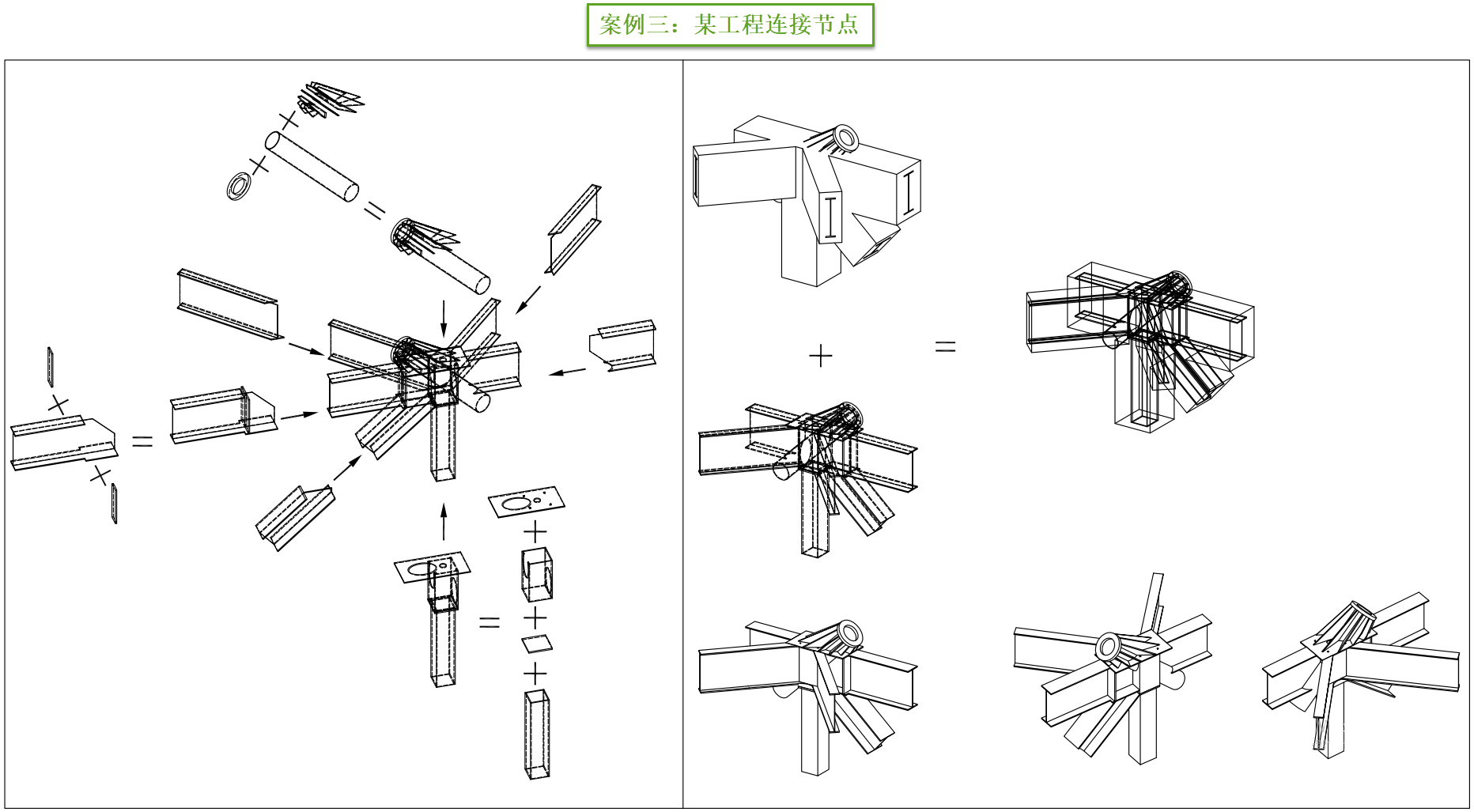

案例3-某工程连接节点

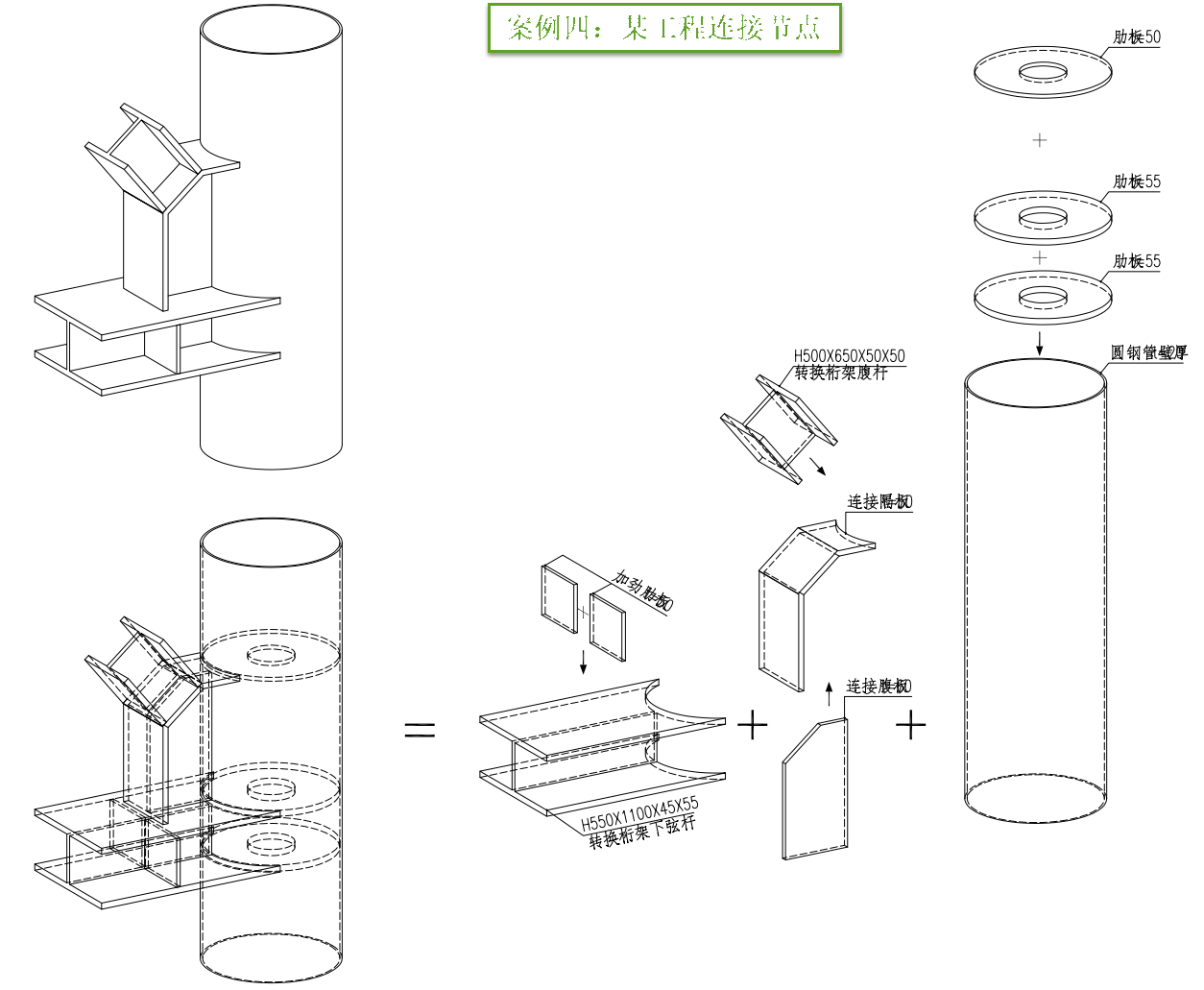

案例4-某工程连接节点

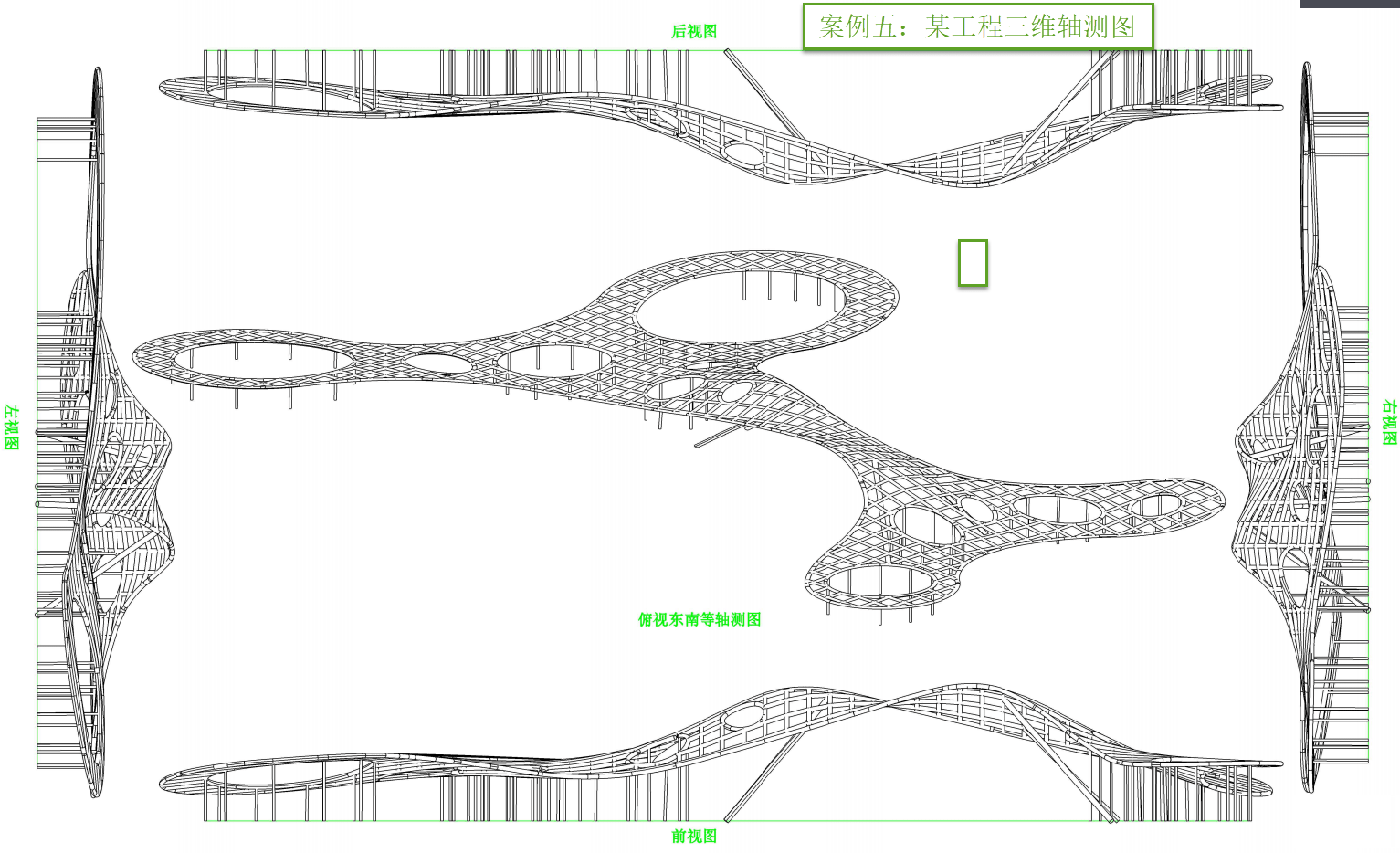

案例5-某工程三维轴测图
