[图][FEM][笔记][Abaqus] 某托柱转换节点有限元分析

实干、实践、积累、思考、创新。


最近做的某转换节点的几个不同方案尝试。

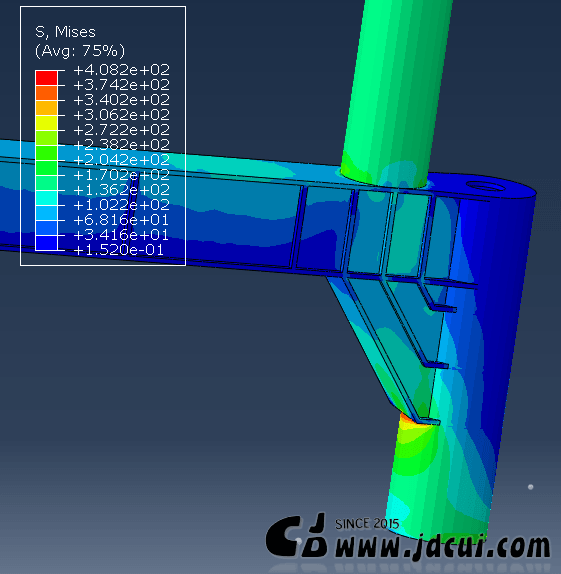

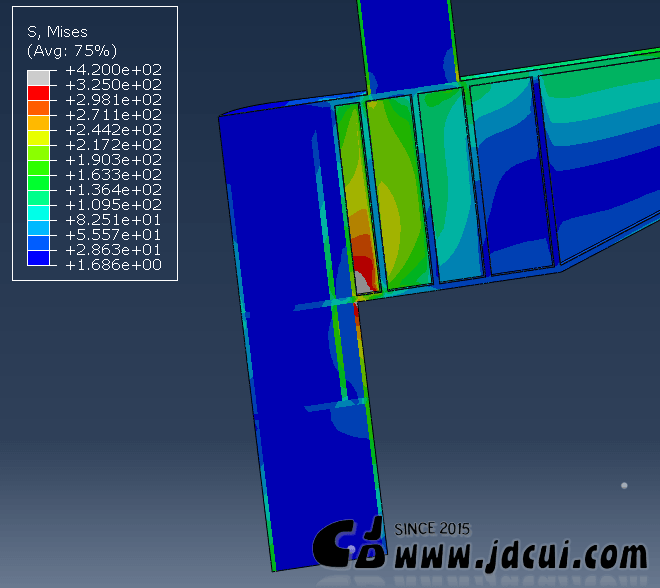

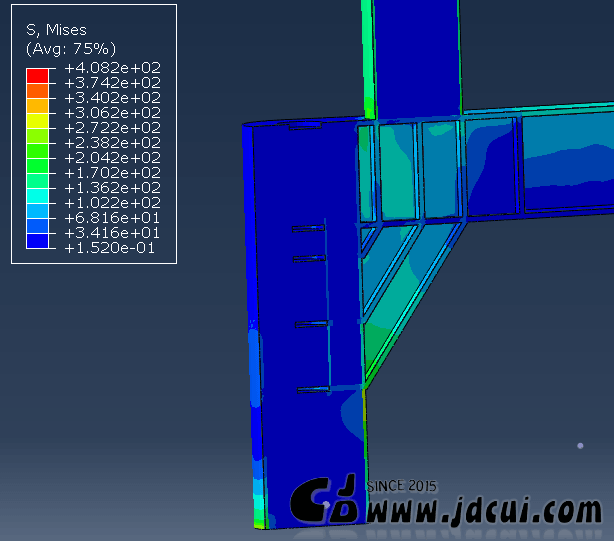

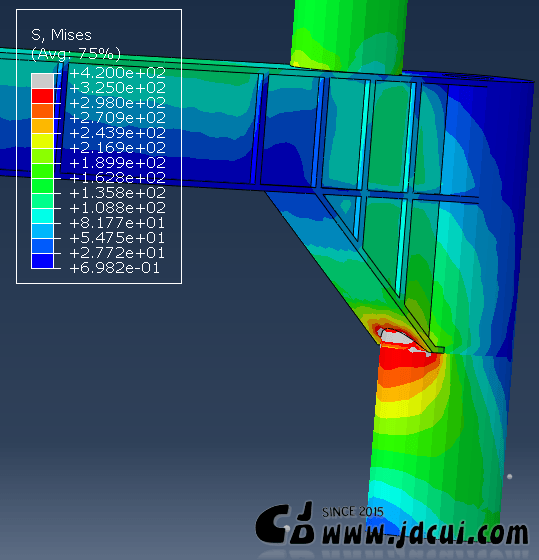

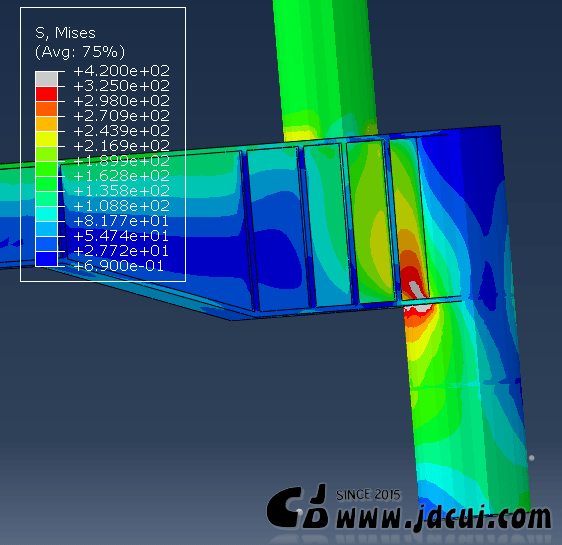

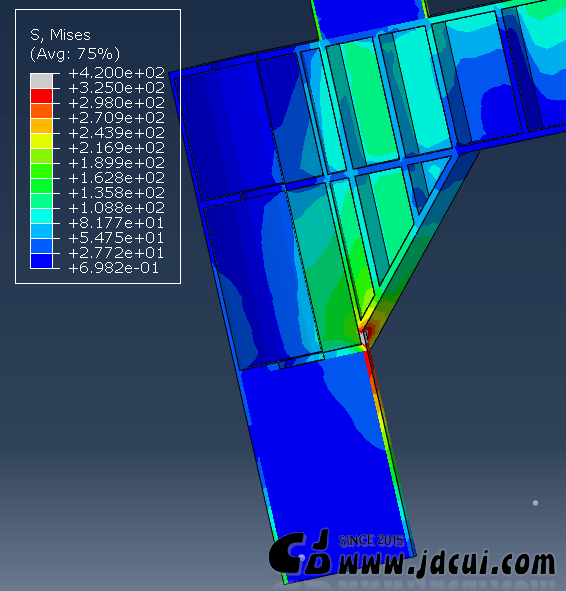

通过分析这些FEM,还是能加深对节点传力的理解。

截些图记录吧,忙起来,就用“图”的方式记录。

PS: 一个特别的感悟是,就是在YJK中设想的简化模型,可能与实际模型可能差别很大,得实体有限元分析一下,会更清晰。得具体实际分析。
