基于ETABS二次开发的超高层核心筒墙厚优化 案例(一)
1. 工程概况

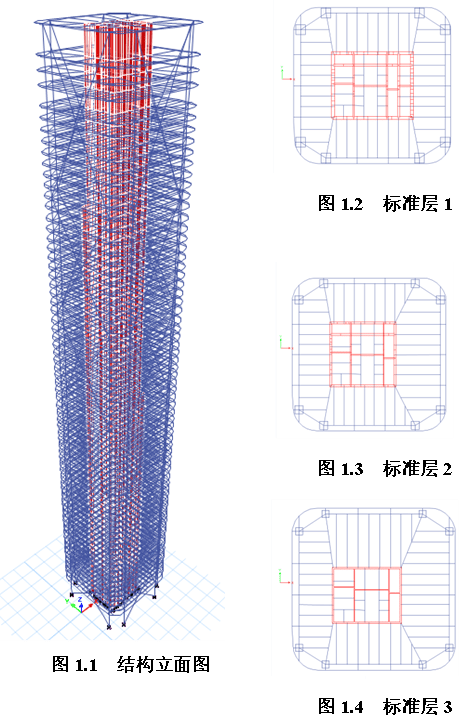

分享案例为某项目方案测算阶段，项目位于高烈度区(设防烈度8度半)，结构高度接近300m，结构体系采用巨柱+型钢混凝土核心筒+斜撑，核心筒作为主要抗侧力构件，其墙厚直接影响结构的抗震性能以及经济性。对于高烈度区项目，结构减重尤为关键，本文基于ETABS二次开发+优化算法给出一种在满足设计要求前提下减小结构自重的解决方案。
2. 核心筒优化结果

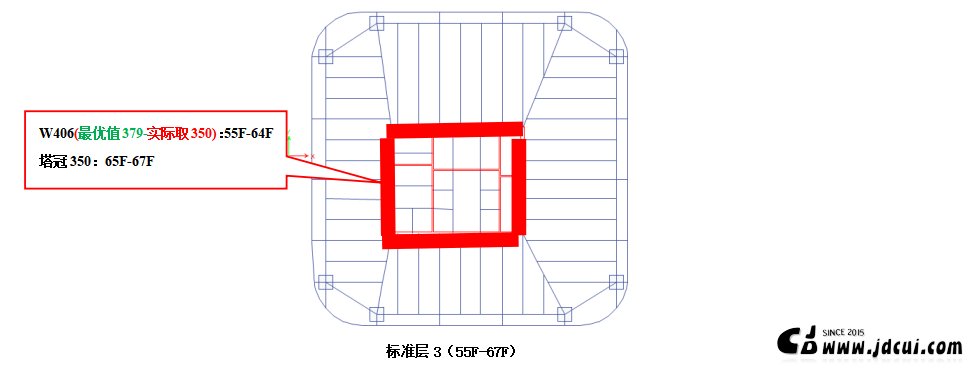

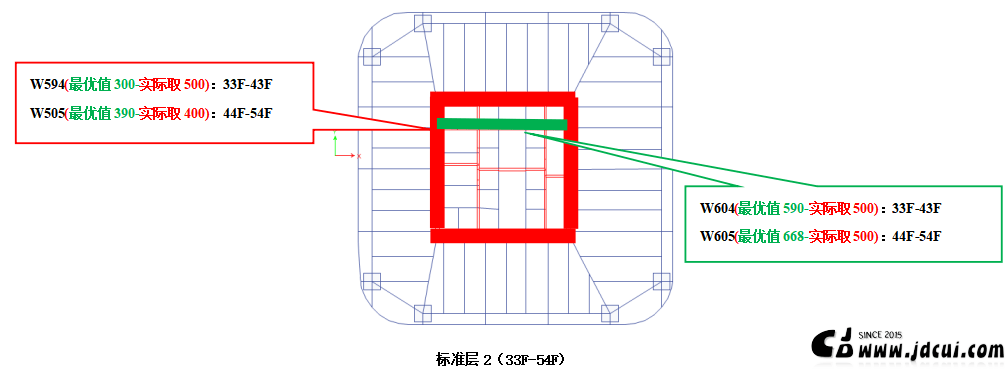

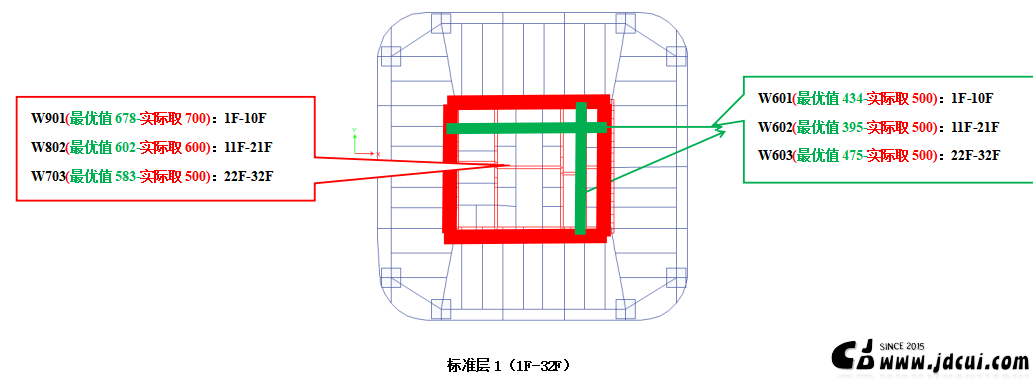

项目核心筒竖向存在一定收进，墙体根据其平面位置以及高度设为变量，优化过程可描述如下：
- 优化目标：结构自重最小
- 约束函数：结构最大层间位移角1/450
- 设计变量：核心筒墙厚
| 结构软件 | 优化前（YJK） | 优化后（YJK） |
| 结构总质量(t) | 200433 | 187156 |
| 结构周期(s) | 4.78 | 4.97 |
| 最大层间位移角 | 1/452（X）1/470（Y） | 1/449（X）1/462（Y） |
3. 初步结论
1、核心筒墙厚优化后，在满足结构最大层间位移角前提下，结构自重减小约7%，提升结构整体经济性；
2、核心筒墙厚优化后，结构顶点位移虽有所增加，但是结构楼层刚度分布更均匀；对于高烈度的超高层结构，核心筒楼层刚度分布的精细化设计十分关键，ETABS二次开发+优化算法为此类问题提供一种思路。
