Modal analysis of a frame using Abaqus (Abaqus框架模态分析)

Abaqus框架结构模态分析练习。(This is a small example to outline the steps required to do a simple modal analysis of a frame structure using Abaqus.)

  • 算例(Example

ProblemDescription_Blog

  • Abaqus有限元模拟(FEM Analysis with Abaqus

利用Abaqus进行分析,具体步骤如下:

(1)设置工作路径并创建数据库(Set Work Directory and Create Model Database

(2)创建部件(Create Part

本例通过分别创建 梁的部件  和 柱的部件,然后在Assembly中通过编辑操作组合的方式,建立整个空间三维框架部件。

Beam Part
Beam_Part

Column Part

Column_Part

Frame Part ( Combine beam part and column part to generate the 3D Frame part in the Assembly Module)

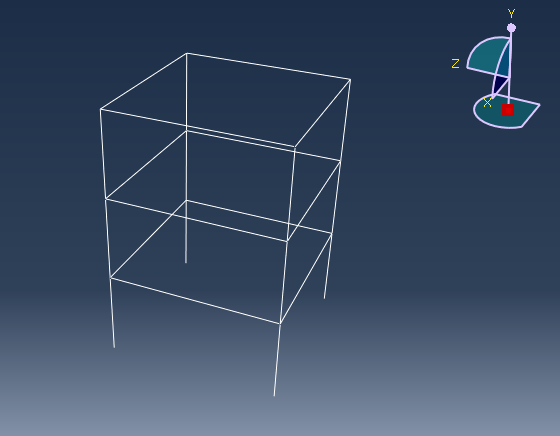

Frame_Part

具体也可以创建部件的时候通过基准面的操作直接建立空间三维的部件。

(3)创建材料 (Create Material

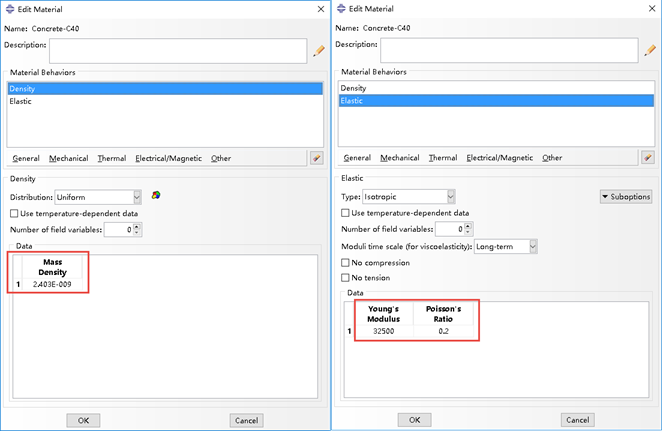

新建材料,指定密度和弹性属性。Create material and fill out the Property of Density and Elastic.

Material

(4)创建截面并赋予截面 (Create Section and Assign Section in Property Module

创建截面轮廓 (Create section profile for beam and column section)

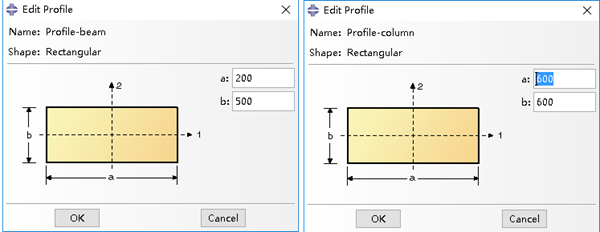

SectionProfileDefinition

创建截面(Create section with profile and material)

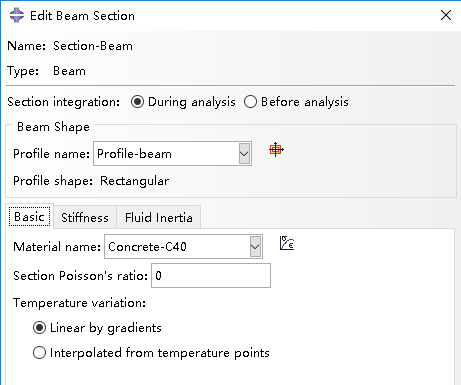

BeamSecion

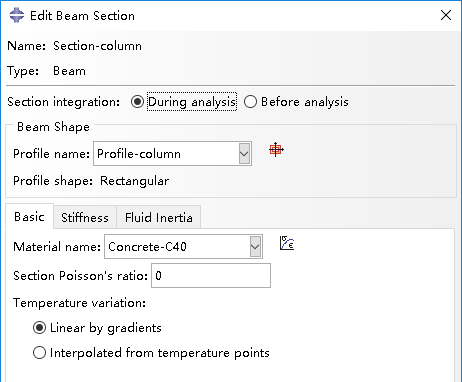

ColumnSecion

指定梁的方向 (Assign Beam Rotation),赋予截面(Assign section to element)

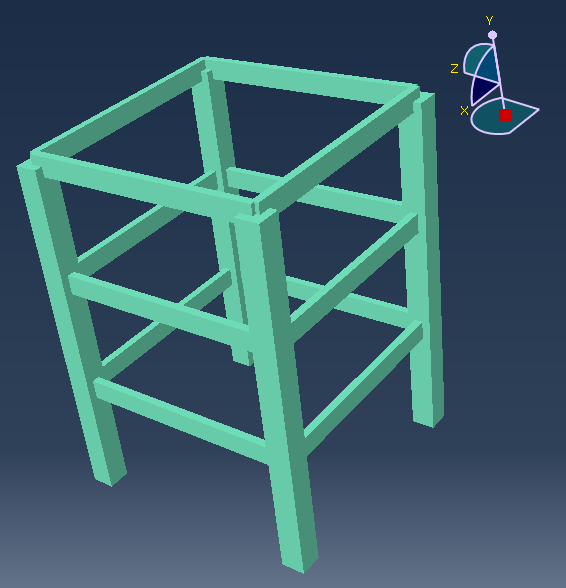

Frame

(5)创建组件 (Create Assembly

(6)创建模态分析步(Create Step for Modal Analysis

分析步类型为线性摄动 (Linear perturbation),子类为频率分析(Frequency)

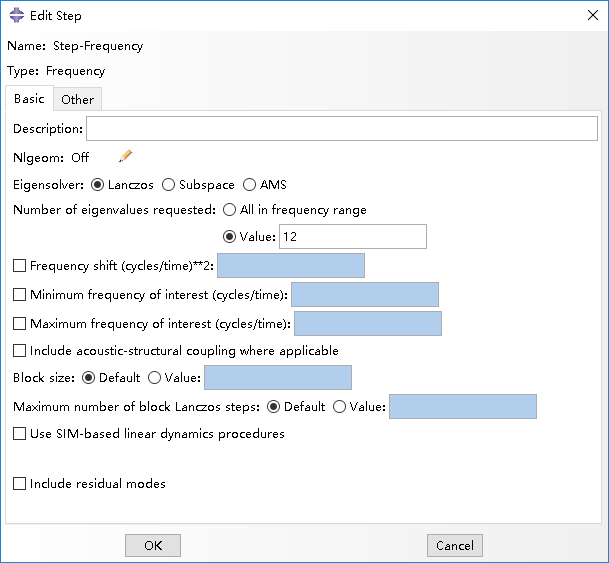

ModalAnalysisStep

(6)定义荷载和边界条件(Define load and boundary condition

支座固定约束。

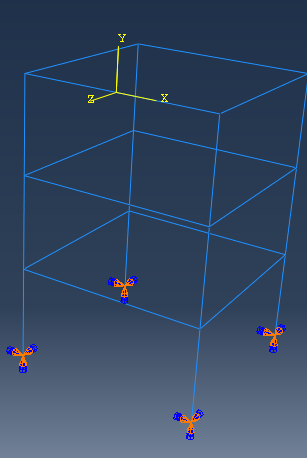

Support

(7)布置种子和划分网格(Seed Part and Mesh

每个构件一个单元。(Seed part by number)

SeedPart

本例选用欧拉梁单元B33。

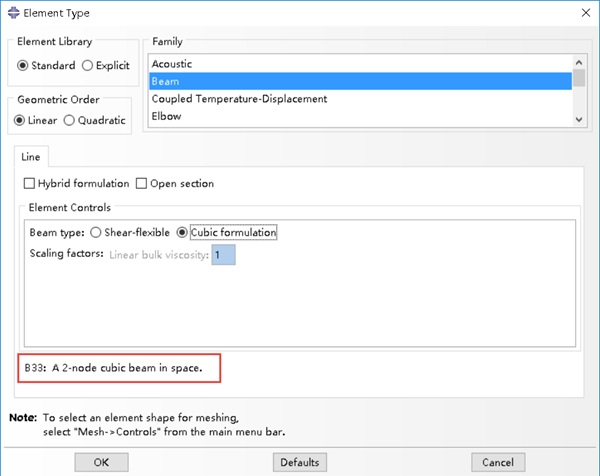

ElementType_B33

划分单元(Mesh)

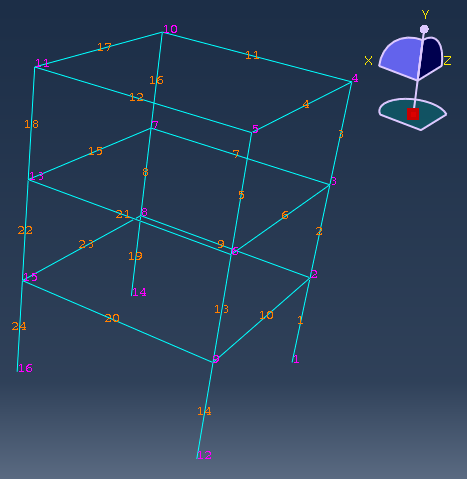

ElementandNodeAfterMesh

(8)创建任务并提交分析(Create Job and submit to run analysis

(9)查看结果(Check Results

  • 查看分析结果(Check Results

Mode1

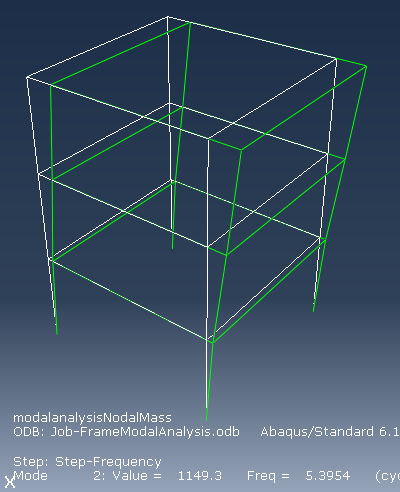

Mode2

Mode3

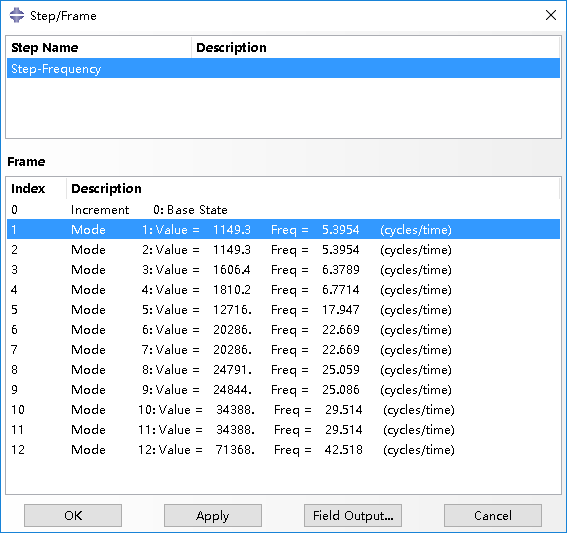

FreqResult

  • 与SAP2000结果对比(Comparison with SAP2000 results

SAP2000中建立欧拉梁单元模型:

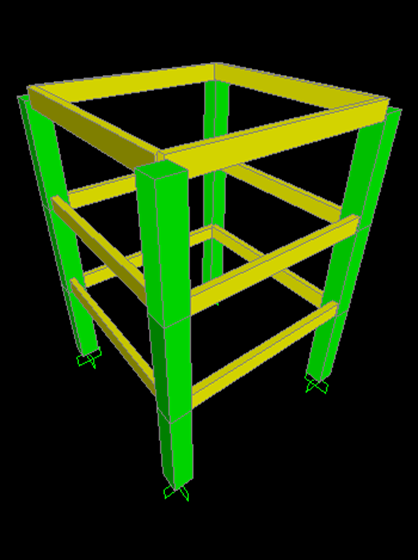

SAP2000MODEL

SAP2000 Results

SAP2000Freq

从以上对比可见,SAP2000的分析结果与ABAQUS的分析结果存在严重差异,尤其是高阶模态。

造成这种现象的原因是SAP2000使用节点集中质量(Nodal Mass),且仅仅考虑平动质量(Translational Mass),而ABAQUS中的B33梁单元使用的是一致质量(Consistent mass )。

  • 调整模型(Modify Model

将材料的密度设置为0,并通过Abaqus中的节点质量单元输入三个平动质量,并进行分析。

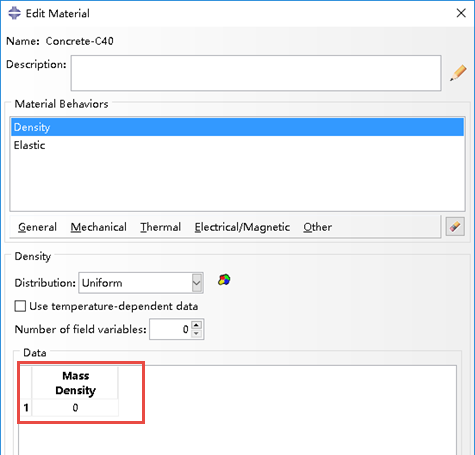

ZeroDensity

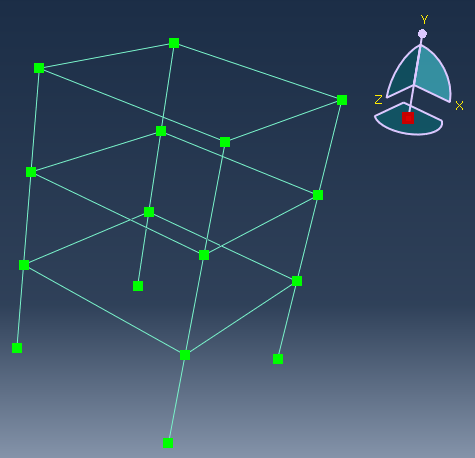

ModewithNodeMass

  • 调整后与SAP2000结果对比(Comparison with SAP2000 results after modification

调整后的Abaqus分析结果 (Abaqus results after modification):

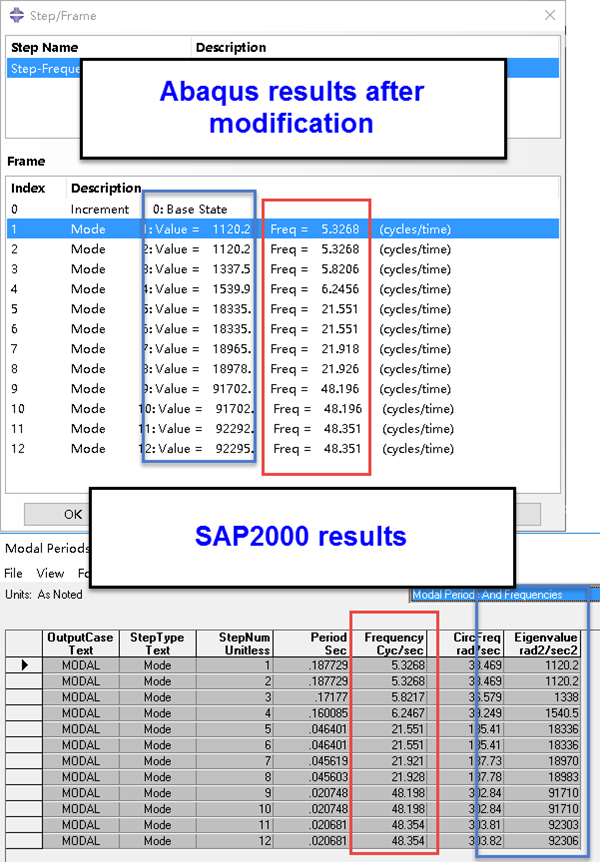

FreqafterModification

调整后,两个软件分析结果完全一致。

  • 注释 ( Comments )

(大家一起学习有限元!!!! 如有错漏,欢迎批评指正。Email : jidong_cui@163.com)

If  you have found any problem about this post, please don’t hesitate to contact me directly.  Email : jidong_cui@163.com)
