Array parameters in ANSYS (ANSYS中的数组参数)

  • ANSYS中的数组参数(Array parameters in ANSYS

ANSYS中的数组参数是APDL语言中十分重要的参数,在定义材料参数、施加荷载及定义分析工况等时候都会用到数组来储存数据。

ANSYS中的Array参数包括三种类型:数组(ARRAY),字符串(CHAR),表格(TABLE)。

Array参数又可以从维度上分为 (ANSYS arrays can be):

一维(列):One-dimensional (a single column)
一维(行,列):Two-dimensional (rows and columns)
三维(行,列,平面):Three-dimensional (rows, columns, and planes)

以下通过几个命令流来学习数组(ARRAY)类型的数组参数。

  • ANSYS中的ARRAY型数组参数(ARRAY type array parameters in ANSYS)

(1)定义一个2X4列的数组,并给每一列数组赋值

*DIM,A,ARRAY,2,4
A(1,1)=1,2
A(1,2)=3,4
A(1,3)=5,6
A(1,4)=7,8

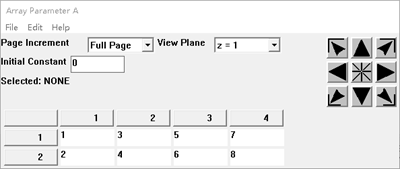

E1

(2)定义一个4X1的数组,并赋值

*DIM,B,ARRAY,4,1
B(1,1)=1,2,3,4

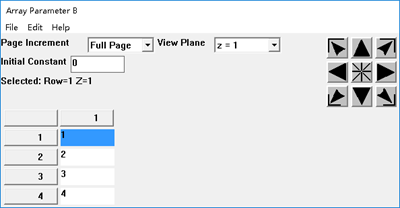

E2

(3)定义一个2X3X2的数组,并赋值

*DIM,D,ARRAY,2,3,2
D(2,1,1)=1
D(1,2,1)=3,4
D(1,3,1)=5,6
D(1,1,2)=7,8
D(1,2,2)=9,10
D(1,3,2)=11,12

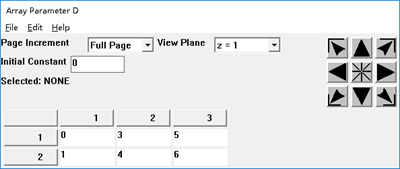

E3-1

E3-2

(4)数组的访问

A11=A(1,1)
A24=A(2,4)

D111 = D(1,1,1)
D211 = D(2,1,1)
D221 = D(2,2,1)

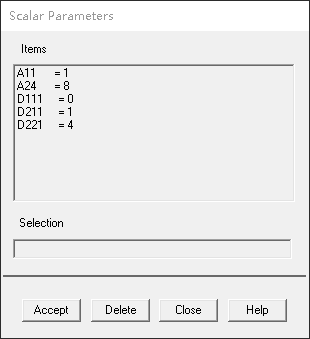

E4

从以上例子可见,ANSYS中的ARRAY数组是按列来赋值的。
