Earthquake acceleration time history analysis in Abaqus (Abaqus地震加速度时程分析)

采用Abaqus的Standard求解器做个弹性框架结构的地震时程分析小例子,框架模型取用前面博文《Modal analysis of a frame using Abaqus (Abaqus框架模态分析)》模态分析中的框架结构,如下图所示。

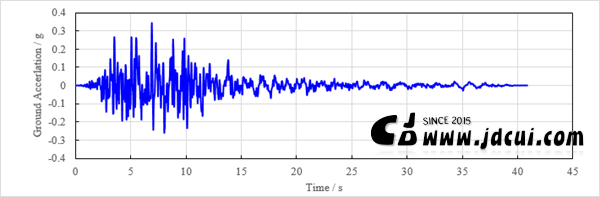

时程分析暂不讨论阻尼的作用,不考虑框架荷载和重力,输入单向地震波如下图所示,其中地震波按基底加速度进行输入。

提取Abaqus的顶点的位移时程结果,并与ETABS和SAP2000的分析结果进行对比。

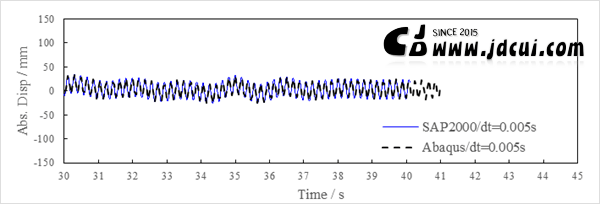

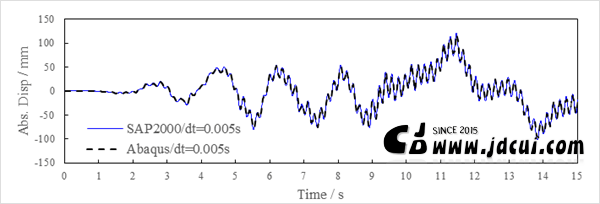

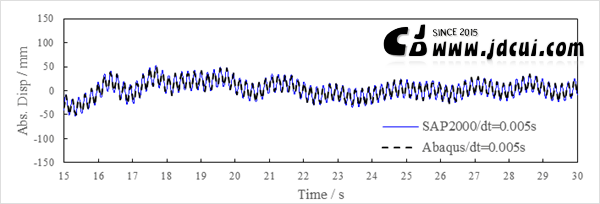

与SAP2000对比结果:

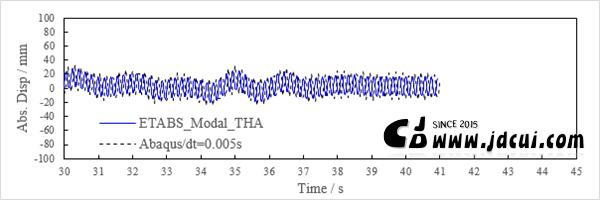

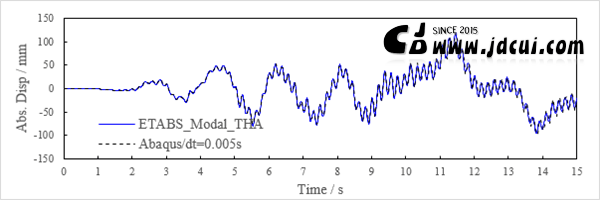

与ETABS对比结果:

由以上的对比结果可见:ABAQUS和SAP2000的分析结果几乎没差异,ABAQUS和ETABS的分析结果在前20S吻合较好,后20s有些许差异。造成这个现象的主要原因是,ABAQUS和SAP2000分析时均采用的是基于Hilber-Hughes-Taylor(HHT)的直接积分方法, 而ETABS采用的模态时程分析方法。 🙂  🙂  🙂


You already voted!
  • 注释 ( Comments )

  ( 如果你发现有错误,请给出指出,欢迎批评指正,给我评论,或给我发邮件,我的邮箱:jidong_cui@163.com . 如果你喜欢这篇博文,请在上面给我 点个赞 吧! 🙂  🙂  :-)

  ( If  you have any problem about this post, please don’t hesitate to contact me directly.  Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the button above! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

15 thoughts on “Earthquake acceleration time history analysis in Abaqus (Abaqus地震加速度时程分析)

  1. 周欣宇 Reply

    崔老师您好,由于刚刚接触抗震这方面,很多地方不太理解。所以有个问题想请教一下:为什么在您分析中没有考虑重力。

    • CJD Post authorReply

      例子主要测试一致地震激励如何加载,重力不是必须的,有质量即可。重力的施加是另外的话题。

  2. yanlijuan Reply

    崔博士好,我用abaqus做加速度时程分析结果楼层位移太大,但加一个初始速度位移就降下来了,请教一下这是什么原因呢?还有这样操作可以吗?谢谢~~

  3. bean Reply

    请问,如何保证计算中模型不跑偏,或者模型跑偏后怎么把模型矫正回来?谢谢

  4. sky Reply

    你好!可不可以帮助我给我一个abaqus做弹塑性分析的例子呢,或者说推荐一本书,看过你的p3d,现在回p3d做 不会abaqus,想多向您学习一些

  5. Zhou Reply

    我根据您的地震动小软件计算了参数,在abaqus模拟中,比如区分多遇0.03333g和罕遇0.19g,这个参数在哪设置?
    我只知道添加地震波在边界幅值里。

  6. Zhou Reply

    您好,想请问地震动峰值加速度在abaqus模拟中在哪里添加控制?

    • CJD Post authorReply

      你是说调整峰值加速度吗?要自己调整,或者在INP中设置缩放系数。

      • yanlijuan Reply

        请问abaqus峰值加速度调整是在荷载中对幅值输入相应比例系数来实现的吧?

    • CJD Post authorReply

      I am very sorry about that.
      I have not finished it yet·
      So the .cae file does not yet exists.

  7. 杨建峰 Reply

    优秀!
    难得的人才,希望能够学习和交流。 😛

    • CJD Post authorReply

      谢谢,大家一起交流学习。共同进步兄弟。:-P
