[优化][ABAQUS][Midas2Abaqus] Topology Optimization of a clamped-clamped beam by Abaqus [两端固支梁拓扑优化分析算例]

做个简单的优化小例子,后续有时间继续再做深入研究吧。这些都是拓扑优化届最初级最初级的小例子。很多书本都可以看到。

先从最简单的拓扑优化开始。后续陆续分享一些实际工程的优化案例,贴近工程的一些优化思路及软件开发应用案例。

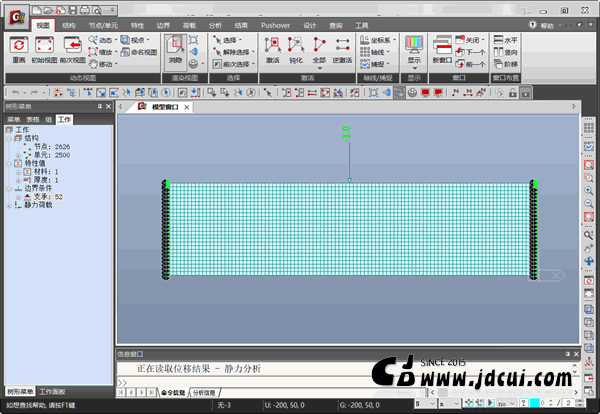

【1】Midas Gen Model

【2】Midas2Abaqus Model

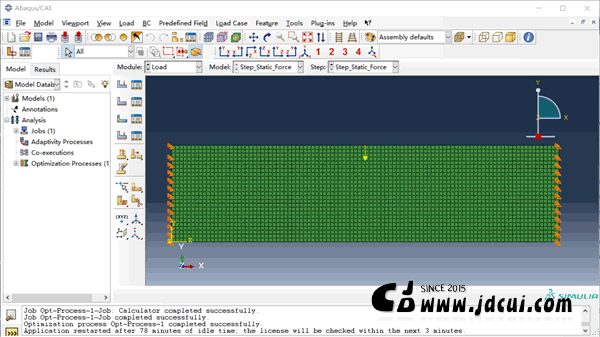

【3】Abaqus Model

【4】Optimization Results

优化目标:刚度最大化。

约束条件:体积优化 50%。

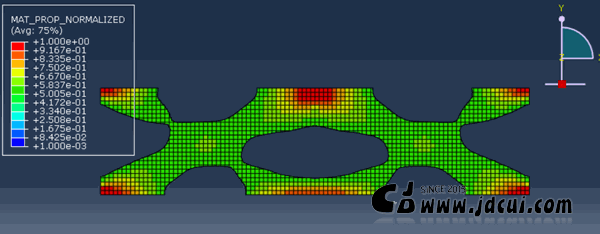

(1) Step 5

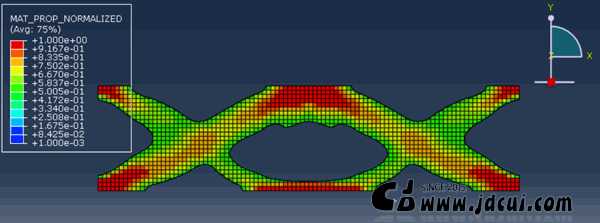

(2) Step 10

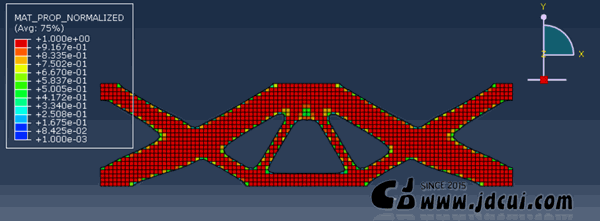

(3) Step 25

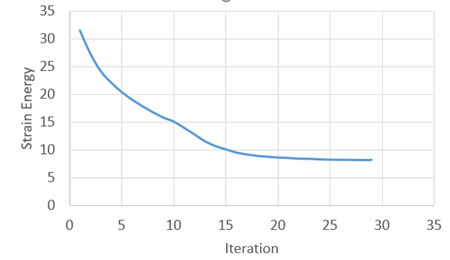

(4) Strain Energy

到25步后,结构基本稳定。可以看出优化后的结构的轮廓。

后续再继续深入研究。
