[软件][试验] SawtoothRemove滞回曲线锯齿修正工具——案例2

实干、实践、积累、思考,创新。


这是SawtoothRemove的修正案例2。

用小伙伴的试验数据做的 SawtoothRemove([软件][试验][研究] SawtoothRemove: Remove the Sawtooth Patterns in Your Test Data [剔除试验数据中的锯齿]案例。直接上图,看修正过程和结果。

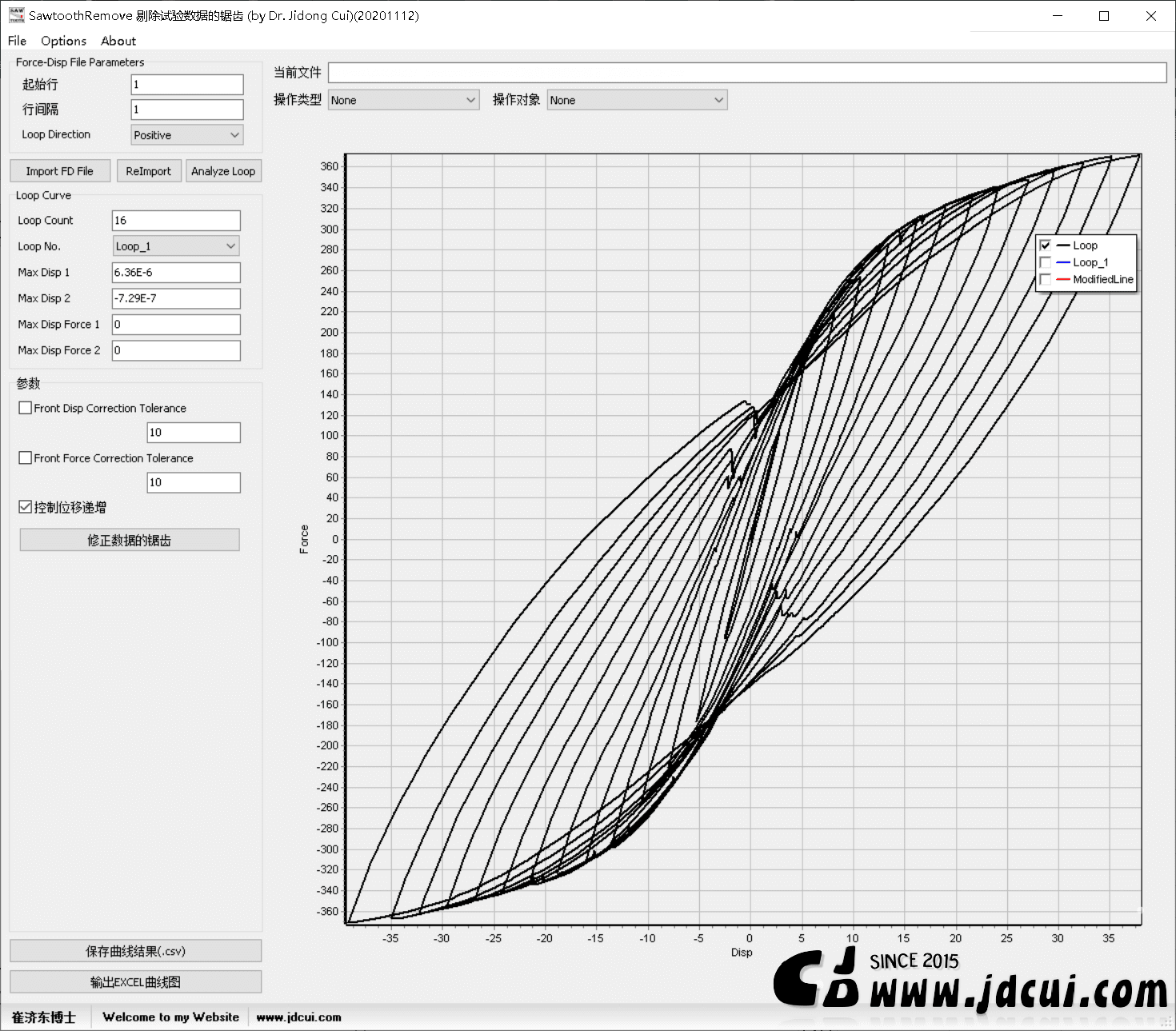

(1)将滞回曲线数据导入SawtoothRemove,从下图可以看见,滞回曲线有非常多的局部跳动,这种跳动也可以理解为一种锯齿。

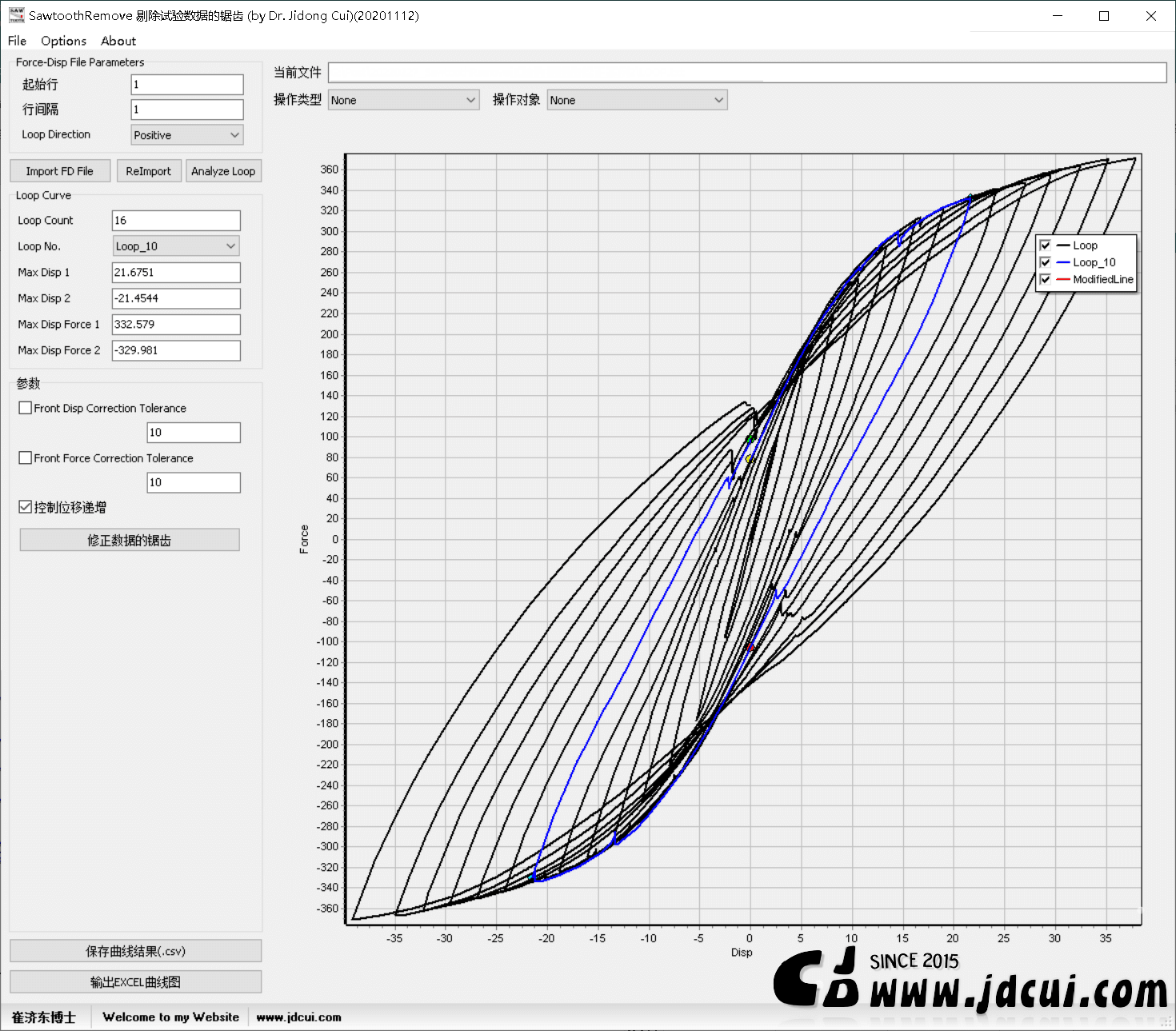

(2)点击Analyze Loop分析滞回环,分析完毕我们可以在LOOP No.下拉菜单中查看各个滞回环,各个滞回环会在右边的绘图面板中显示。

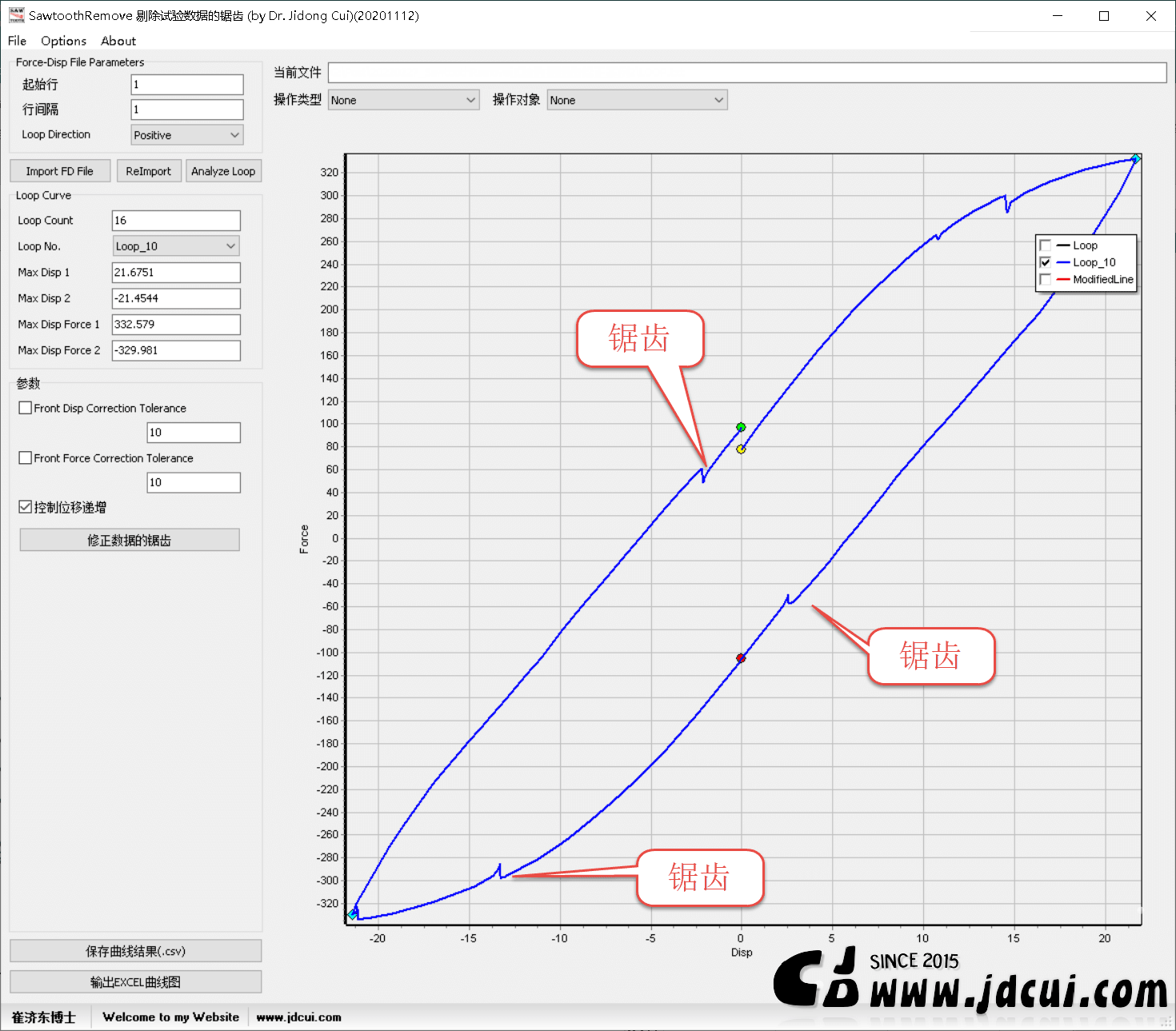

(3)可以单独显示某个滞回环曲线,可以发现单个滞回环曲线有非常多的锯齿。

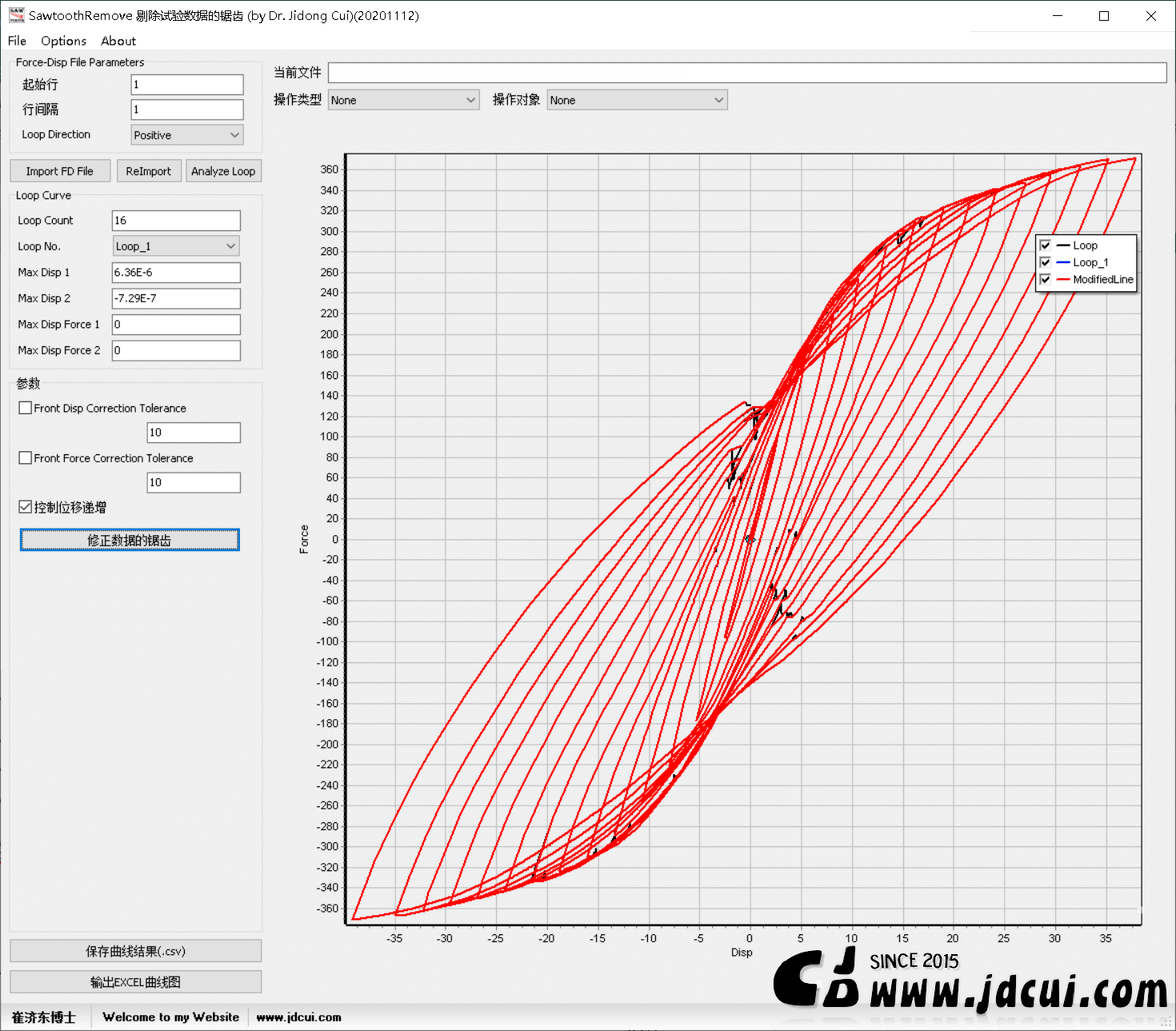

(4)直接点击 “修正数据的锯齿” 按钮,可一键修正锯齿,如下图所示,修正的曲线如红色所示,变得非常平滑,原来的锯齿修正了。

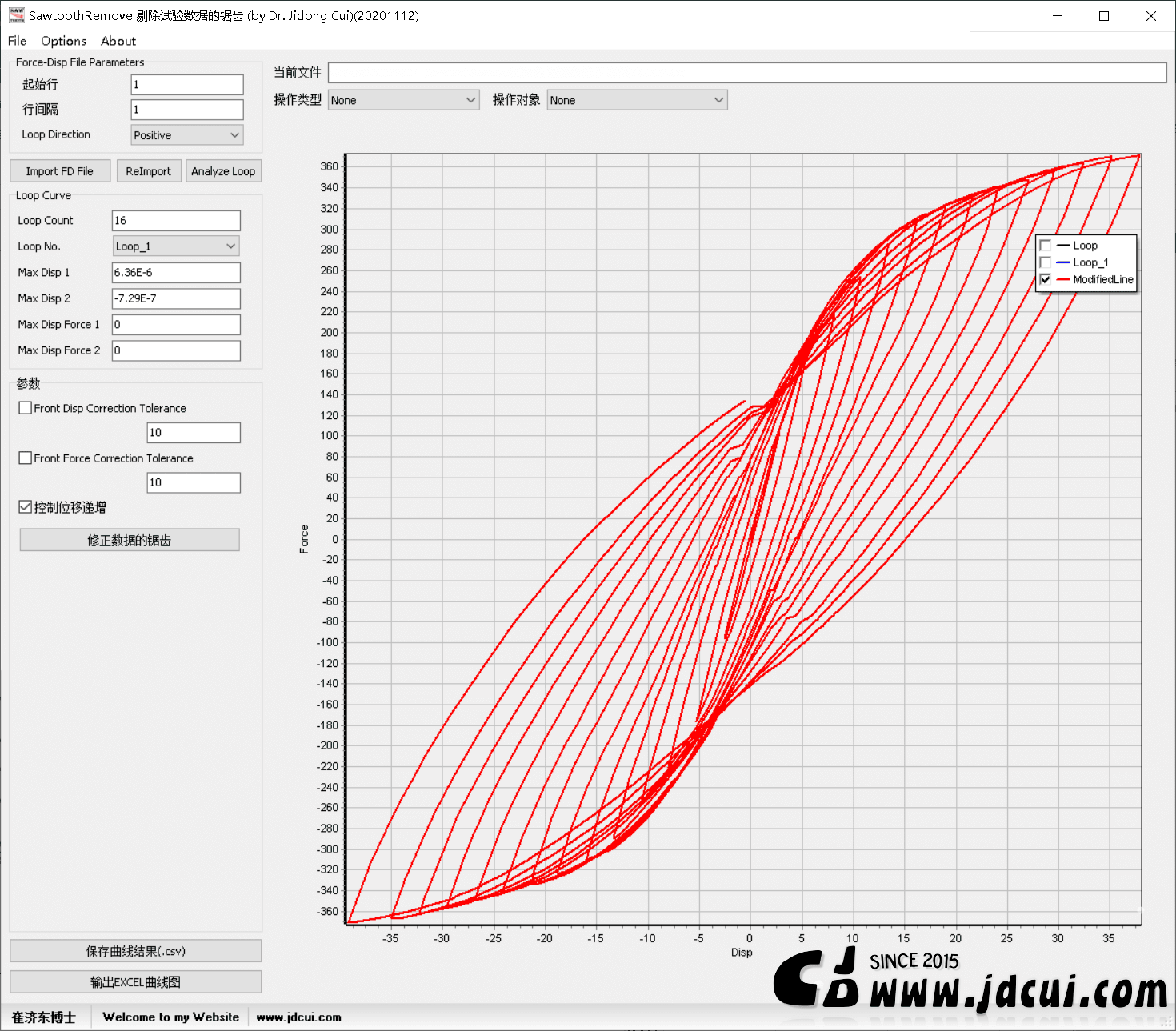

(5)可单独显示修正后的曲线,如下图。

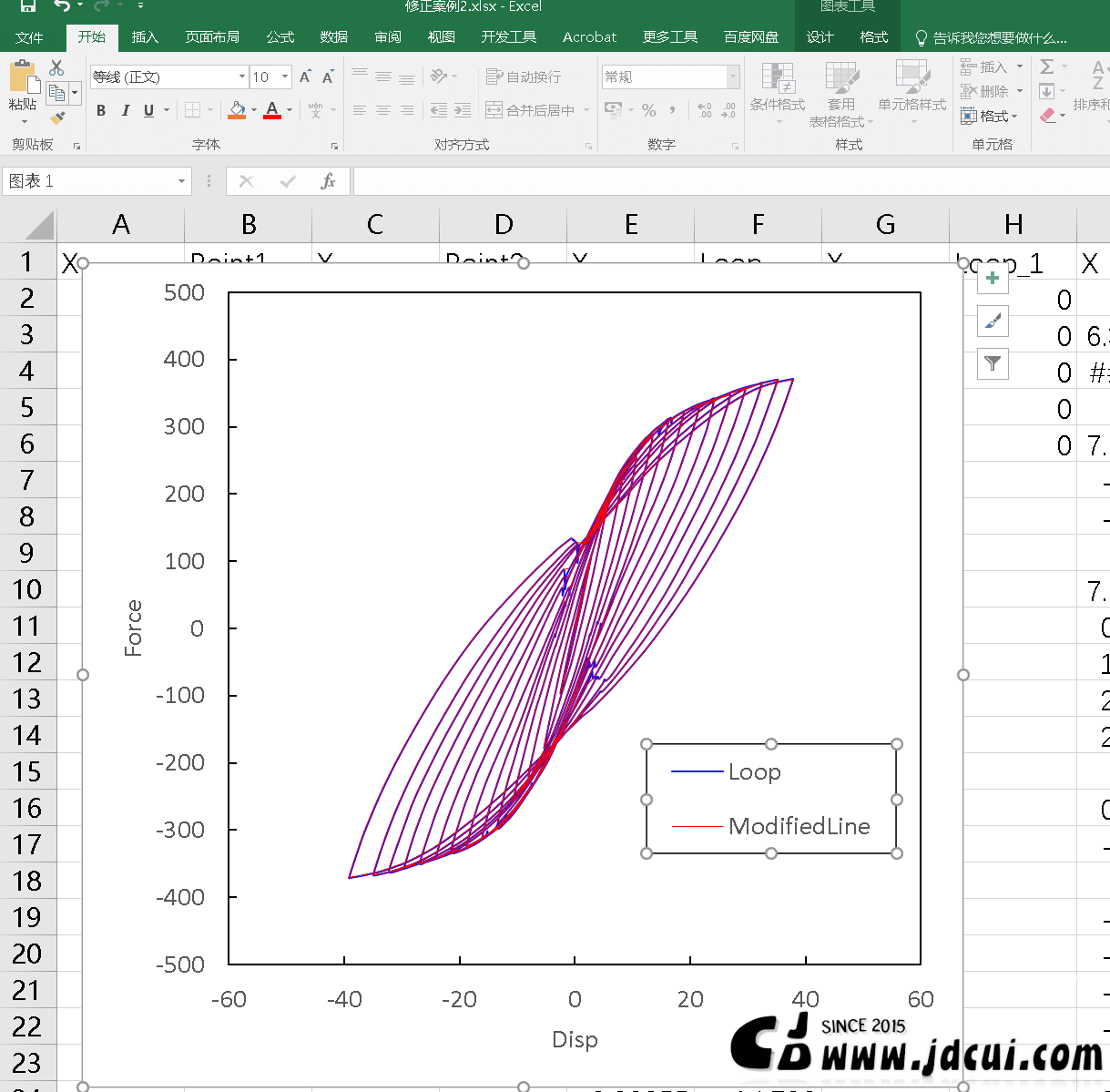

(6) 最后点击 “输出EXCEL曲线图” ,可将曲线图直接输出到EXEL表,方便使用者进行后续数据的处理。

  • 另外网站还提供了其他几款用于修正试验数据的工具,感兴趣的小伙伴可以看看:

NoiseRemoval:http://www.jdcui.com/?p=15046 该程序主要作用是,修正试验数据中的噪声,适合那些许多波动试验数据曲线。

OutlierRemoval:http://www.jdcui.com/?p=14365 该程序主要作用是,剔除数据中的异常点,毛刺点,跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。

Loop Modifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。

SawtoothRemove: http://www.jdcui.com/?p=15493 该程序主要用于去除滞回曲线数据中的锯齿。
