[工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例7 (局部区域平滑修正)(精)

实干、实践、积累、思考、创新。


V2022版本的DataSmoothing 软件(  [工具][试验][更新] DataSmoothing v2022: A Program for Test Data Smoothing [试验数据曲线平滑+降噪工具] ) 增加了曲线局部范围平滑修正的功能,这是一个非常强大的功能,这个功能花了我非常多时间,主要解决对于部分数据,仅需局部平滑优化,而不需要全局平滑修正的问题。这里通过一个简单的案例进行演示说明。

STEP 1:

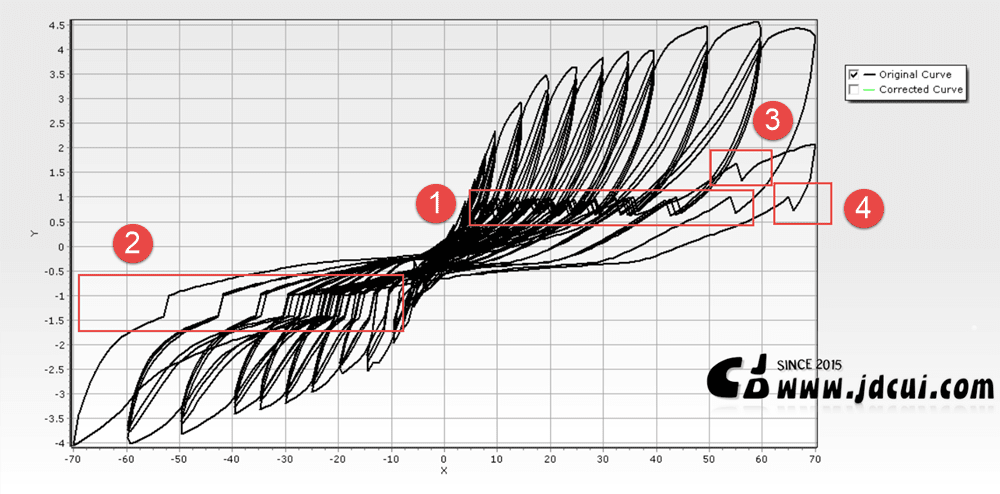

初始曲线如下图所示,整个曲线在4个区域存在一些不平滑的锯齿,在其他地方曲线都是比较正常的。

STEP 2:

将曲线导入 DataSmoothing,如下图所示。

STEP 3:

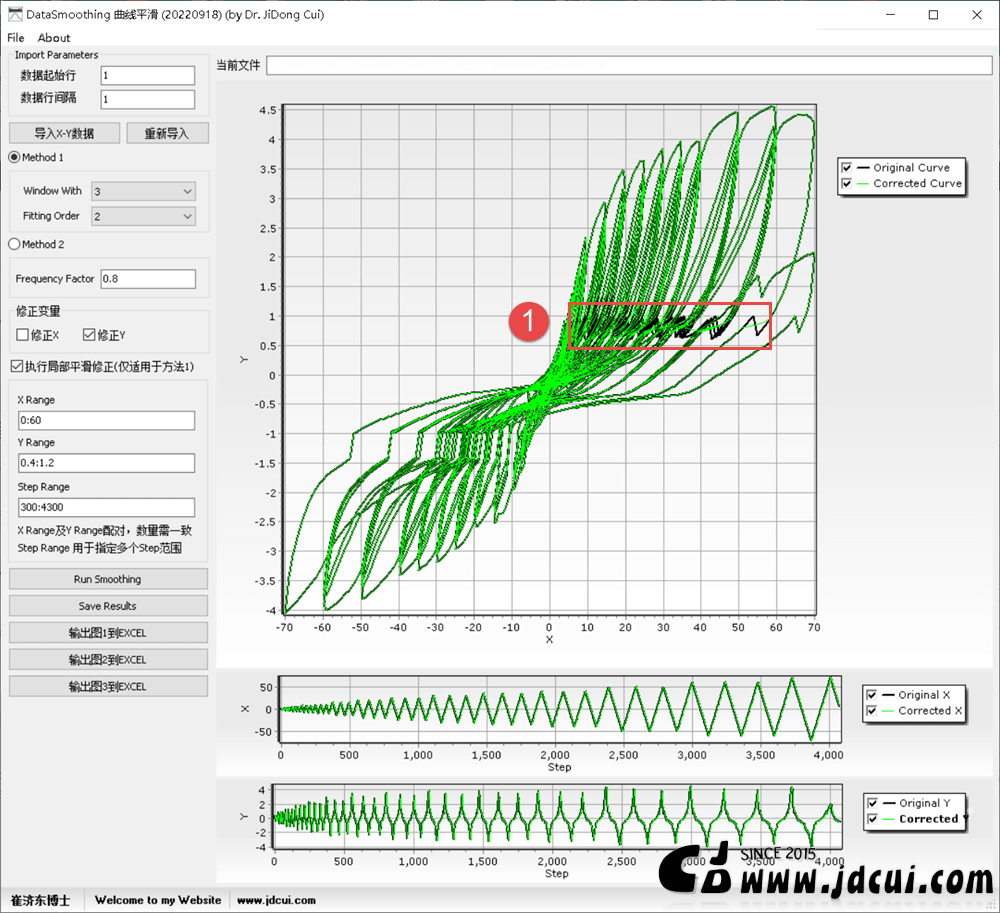

为了演示软件的局部修正功能。我们先设置参数,仅仅修正区域1,修正效果入下图所示。绿色是修正的曲线,由图可见,软件仅仅对区域1曲线进行了平滑修正,原先的锯齿被平滑修正了,而在其他地方数据维持原样。

STEP 4:

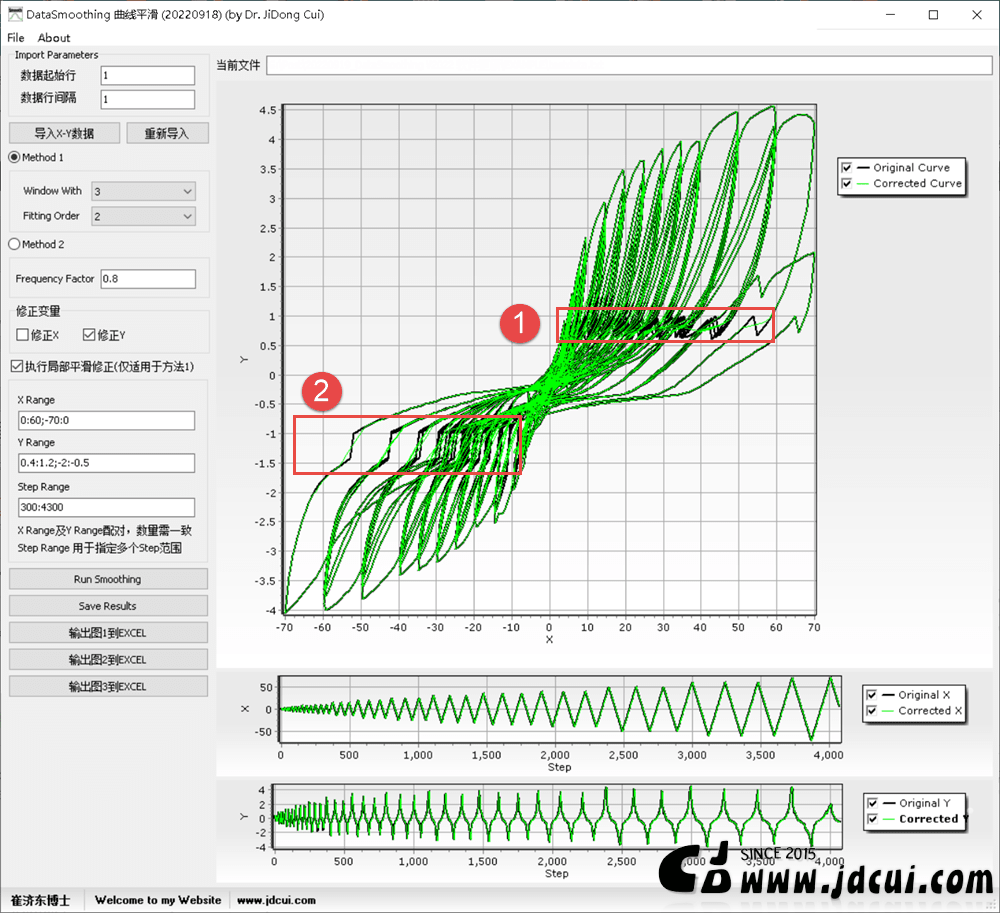

我们进一步设置参数,同时修正区域1区域2,修正效果入下图所示。由图可见,绿色是修正的曲线,在区域1区域2试验曲线均得到了平滑,其余位置并未做处理。

STEP 5:

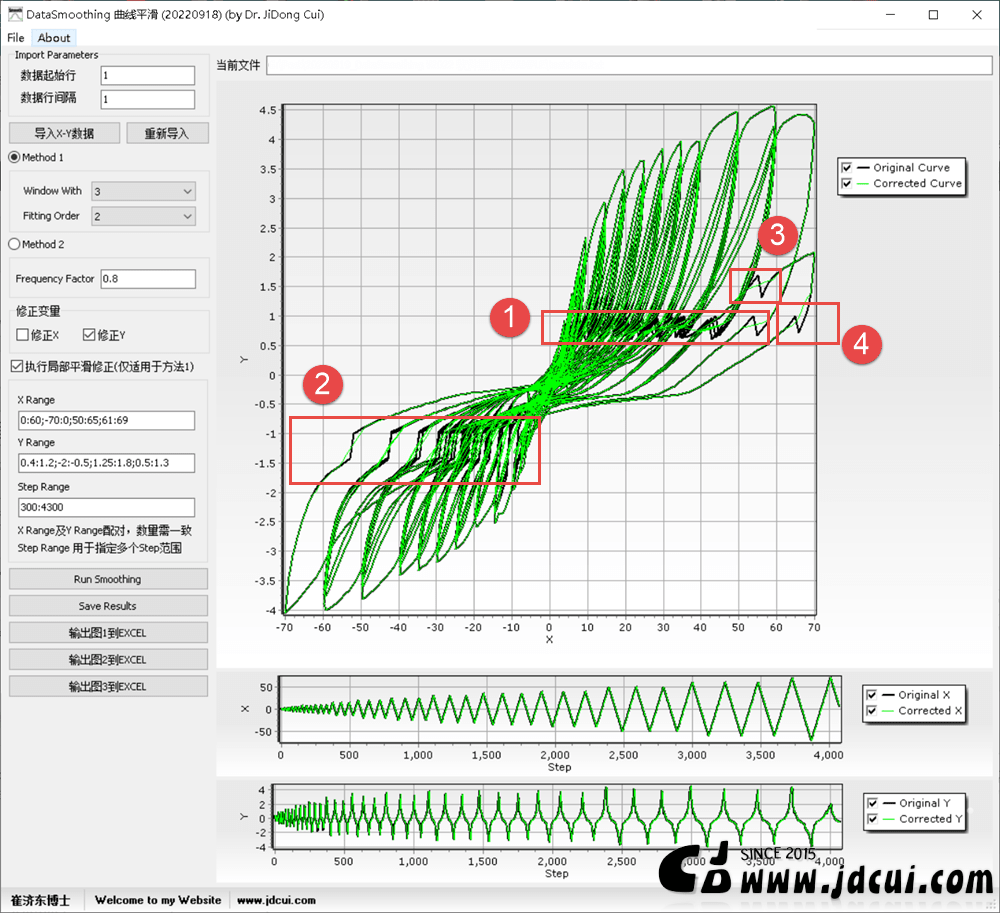

我们进一步设置参数,同时对区域1、区域2、区域3、区域4进行修正,修正效果入下图所示。由图可见,4个区域试验曲线均得到了平滑,原来的锯齿均基本消失。

STEP 6:

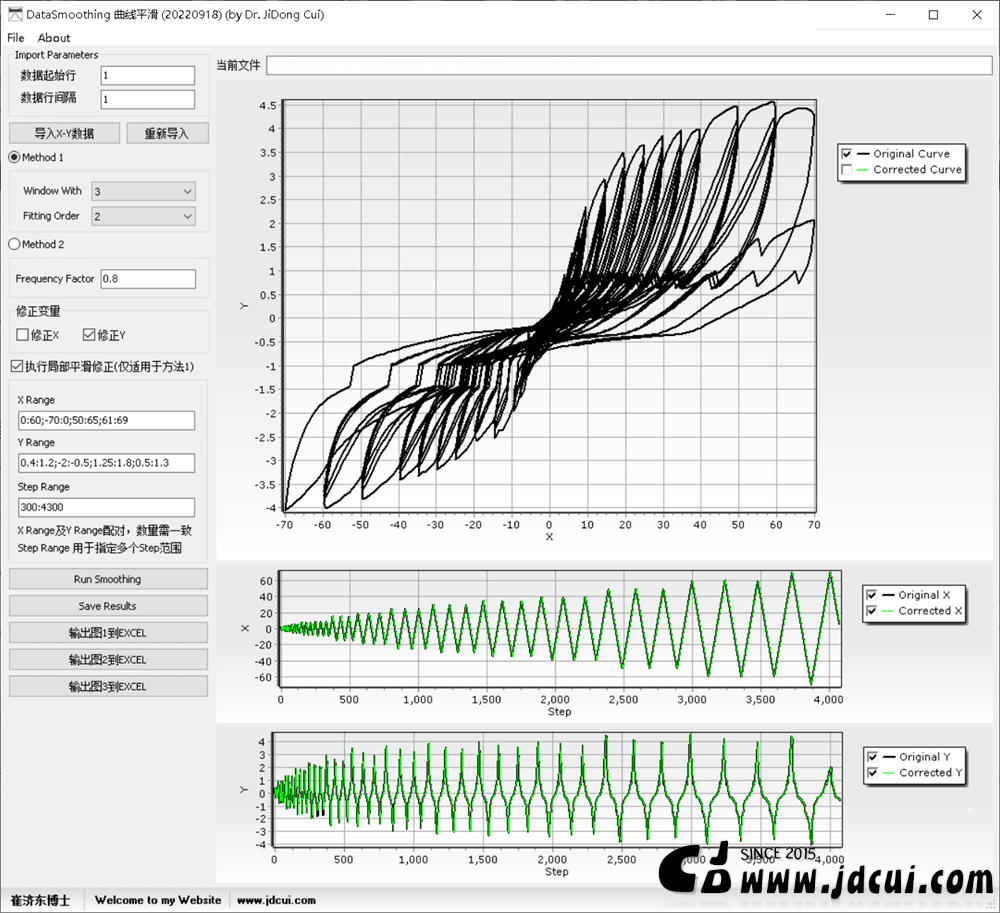

修正完毕,利用软件输出EXCEL图表的功能,将修正前后的滞后曲线导出EXCEL图表,如下图所示。

通过上述例子可见,DataSmoothing V2022局部曲线平滑修功能强大,适用于较为复杂的曲线局部优化。

  • DataSmoothing  的软件案例 ( Application Examples)

[01]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1

[02]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2

[03]  [工具][试验][编程] DataSmoothing + OutlierRemoval 试验滞回曲线修正与平滑案例

[04]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例3

[05]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例4 (隔震支座竖向荷载-位移滞回曲线)

[06]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例5

[07]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例6

[08]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例7 (局部区域平滑修正)

  • 另外网站还提供了其他几款用于修正试验数据的工具,感兴趣的小伙伴可以看看

NoiseRemoval:http://www.jdcui.com/?p=15046 该程序主要作用是,修正试验数据中的噪声,适合那些许多波动试验数据曲线。

OutlierRemoval:http://www.jdcui.com/?p=14365 该程序主要作用是,剔除数据中的异常点,毛刺点,跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。

Loop Modifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。

SawtoothRemove: http://www.jdcui.com/?p=15493 该程序主要用于去除滞回曲线数据中的锯齿。
